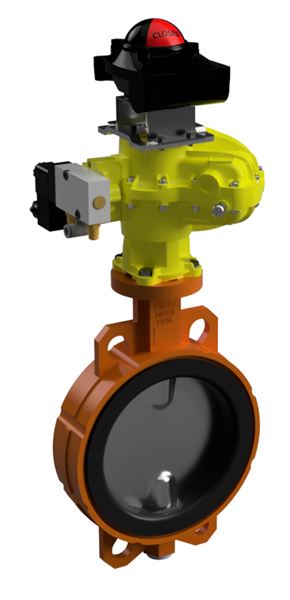

Komplett pneumatisk aktuert dreiespjeld med magnetventil og endebryterboks. 5 års garanti / 4 millioner operasjoner. Her får du det beste av begge verdener. Ventilen har påvulket tetning, med spjeld i Duplex. Aktuatoren har kun èn bevegelig del, og er en av markedets mest robuste aktuator når det kommer til operasjonssykler.
| Dimensjonsområde (DN) | 40 - 800 |
|---|---|
| Trykklasse (PN) | 6 - 25 |
| Hovedmateriale | Seigjern |
| Artikkelnummer | Utførelse/Type | DN | PN | Strømforsyning | Antall | |
|---|---|---|---|---|---|---|
| AT 131861 | Ventiler | 50 | Forespørsel | Tilbud | ||
| AT 131862 | Ventiler | 65 | Forespørsel | Tilbud | ||
| AT 131863 | Ventiler | 80 | 16 | Forespørsel | Tilbud | |
| AT 131864 | Ventiler | 100 | 16 | Forespørsel | Tilbud | |
| AT 131865 | Ventiler | 125 | 16 | Forespørsel | Tilbud | |
| AT 131866 | Ventiler | 150 | 16 | Forespørsel | Tilbud | |
| AT 131867 | Ventiler | 200 | 16 | Forespørsel | Tilbud | |
| AT 131868 | Ventiler | 250 | 16 | Forespørsel | Tilbud |
Brukes hovedsakelig der ventiler skal opereres hyppig.
- Sjøvann
- Vann/Glykol
- Varmt vann
- Syrer
- Lut
- Estere
- Ketoner
PSB.2 Roterende spjeldventiler
PSB.2 Roterende spjeldventiler
Dreiespjeldventil AT2313B, med hus av seigjern og fastvulkanisert tetning av EPDM samt spjeld i Duplex.
AT - Armatec
23 - Dreiespjeld
13 - Wafer, med spjeld i Duplex og liner i EPDM
B - Ny versjon
XXX - Dimensjon
DA - Dobbeltvirkende
MEK - Mekaniske endebrytere
24DC - 24VDC styrespenning
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
Produktmerking: Modell, DN, flens, materiale på hus, setemateriale, spjeldmateriale, PS, TS, PT, testdato, serienummer, standard og AT-nummer.
REACH dato: 2023-06-14
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Hus | Aluminium |
| 2 | Vinge | Rustfritt stål |
| 3 | Fjær | Stål |
Dimensjonsområde (DN): 40 - 800
Komplett dreiespjeld som kommer klart til å settes inn i rørgaten.
Vedlikeholdsfrie dreiespjeld med sentrisk disk, delt spindel, helt hus med fastvulkanisert gummitetning som eliminerer risikoen for korrosjon, beskytter ventilhuset innvendig mot korrosjon og fungerer som flenspakning. Produksjonsprosessen sikrer utmerket tetning og forlenget levetid ettersom slitasje på tetningen elimineres. Spjeldets profil er avgjørende for å oppnå gode Kv-verdier som på sikt gir minimerte energitap. Ventilen er tett uavhengig flow-retning.
Hovedmateriale: Seigjern
Hovedmaterialets kode: Støpejern GJS-400-15 (GGG40)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Rustfritt stål duplex (1.4462)
Temperatur (°C): -20 - 110
Trykklasse (PN): 6 - 25
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010910 - Butterfly ventil (spjeldventil)
Produktfarge: RAL 2000 - Gul oransje
| Varenummer | KVS | Tilkobling i henhold til ISO 5211 | Mål på spindel | Nødvendig dreiemoment (Nm) |
|---|---|---|---|---|
| 129422 | 95 | F07 | 9x9mm | 4 |
| 129423 | 95 | F07 | 9x9mm | 6 |
| 129424 | 231 | F07 | 9x9mm | 10 |
| 129425 | 491 | F07 | 9x9mm | 16 |
| 129426 | 690 | F07 | 11x11mm | 29 |
| 129427 | 1450 | F07 | 14x14mm | 45 |
| 129428 | 1945 | F07 | 14x14mm | 65 |
| 129429 | 4095 | F07 | 17x17mm | 141 |
| 129430 | 6085 | F10 | 22x22mm | 276 |
| 129431 | 9570 | F10 | 22x22mm | 394 |
| 129432 |
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Mulige monteringsposisjonsnotater: Ventilen skal ikke monteres med spindelen pekende nedover, ettersom dette kan føre til lekkasje på sikt.
Ventilen skal ikke monteres med spindelen pekende nedover, ettersom dette kan føre til lekkasje på sikt.
Ventilen skal monteres mellom flenser, uten pakninger, og der det er mulig med spindelen i horisontal posisjon. Unngå å montere ventilen med spindelen pekende nedover. Ved ensidig montering skal bolter og muttere ikke trekkes til med høyere tiltrekkingsmoment enn det som er angitt i tabellen i den aktuelle standarden. Ventilen bør vedlikeholdes regelmessig for å unngå ansamling av smuss som kan føre til lekkasje.
