Lautastakaiskuventtiilit sopivat takaisinvirtauksen estoon monille eri väliaineille ja moniin eri käyttöympäristöihin.
| Tuotevalikoima | Lautastakaiskuventtiilit AT 1176- |
|---|---|
| DN | 50 |
| PN | 40 |
| Lämpötila (°C) | -200 - 500 |
| Liitäntä | Laipallinen EN1092 |

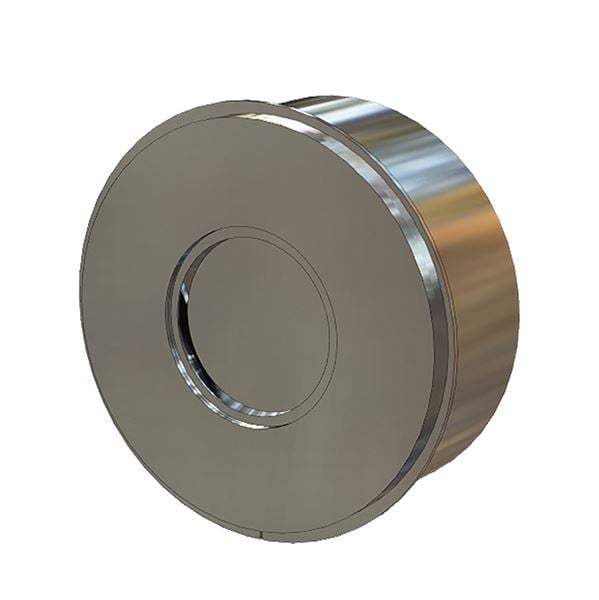

AT1176 DN50
Laippojen väliin
Alkuperämaa: DE Saksa
Tullikoodi: 84813091
Nettopaino (kg): 1.3
Bruttopaino (kg): 1.3
DN: 50
Mitta A (mm): 40
Mitta B (mm): 108
Mitta C (mm): 96
PN: 40
Liitäntöjen lukumäärä: 2
Liitäntä 1: Laipallinen EN1092
Liitäntä 1 -erittely: PN40
Liitäntä 2: Laipallinen EN1092
Liitäntä 2 - erittely: PN40
Lämpötila (°C): -200 - 500
Suoritustapa: Venttiilit
Suoritus: Metalli-metalli-tiivistys
Vuotoluokka: Rate D acc. to EN 12266-1:2012
Väliaine: Merivesi, Syövyttävät nesteet, Happi
KVS: 40
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Lukumäärä |
|---|---|---|---|---|---|
| AT 1176-15 | Metalli-metalli-tiivistys | 15 | 40 | -200 - 500 | |
| AT 1176-25 | Metalli-metalli-tiivistys | 25 | 40 | -200 - 500 | |
| AT 1176-40 | Metalli-metalli-tiivistys | 40 | 40 | -200 - 500 | |
| AT 1176-50 | Metalli-metalli-tiivistys | 50 | 40 | -200 - 500 | |
| AT 1176V25 | Pehmeä tiiviste Viton | 25 | 40 | -15 - 200 |
Tuote data sheet (PDF-Tiedosto, 651 kB)
Paineen lämpötilakaavio (PDF-Tiedosto, 455 kB)
