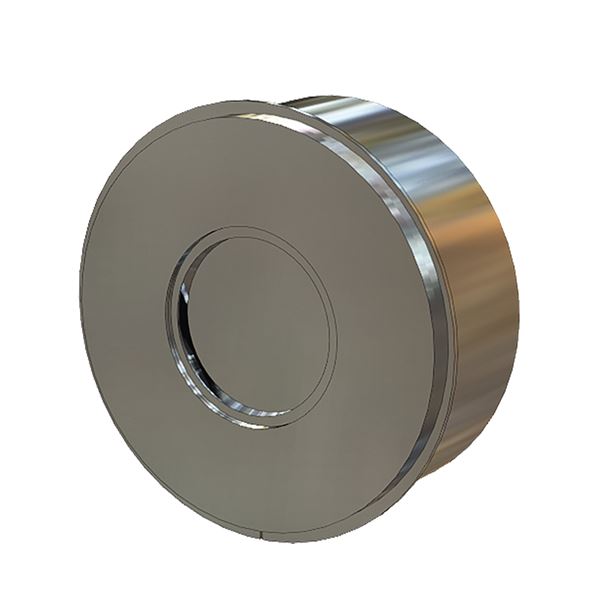

Lautastakaiskuventtiilit AT 1176-

Lautastakaiskuventtiilit sopivat takaisinvirtauksen estoon monille eri väliaineille ja moniin eri käyttöympäristöihin.

Mitta-alue (DN)	15 - 200
PN	6 - 40
Lämpötila (°C)	-200 - 500
Materiaali pääosin	Ruostumaton teräs

Täyttää vaatimuksen Accepteras

Vaihtoehdot
Tuotetiedot
Lataus
Piirrustukset

Vaihtoehdot

AT-numero	Suoritus	DN	PN	Lämpötila (°C)
AT 1176-15	Metalli-metalli-tiivistys	15	40	-200 - 500
AT 1176-25	Metalli-metalli-tiivistys	25	40	-200 - 500
AT 1176-40	Metalli-metalli-tiivistys	40	40	-200 - 500
AT 1176-50	Metalli-metalli-tiivistys	50	40	-200 - 500
AT 1176V25	Pehmeä tiiviste Viton	25	40	-15 - 200

Tuotetiedot

Käyttöalue

Lautastakaiskuventtiilit sopivat takaisinvirtauksen estoon monille eri väliaineille jamoniin eri käyttöympäristöihin.

AMA-teksti

PSE.31 Takaiskuventtiilit nestejärjestelmissä

Laadunvarmistus

PED 2014/68/EU, AFS 2016:1

Tuote on CE-merkitty

Energia- ja ympäristöselvitys

Tuoteseloste: Hyväksytty

Tuote BVB ID: 48935

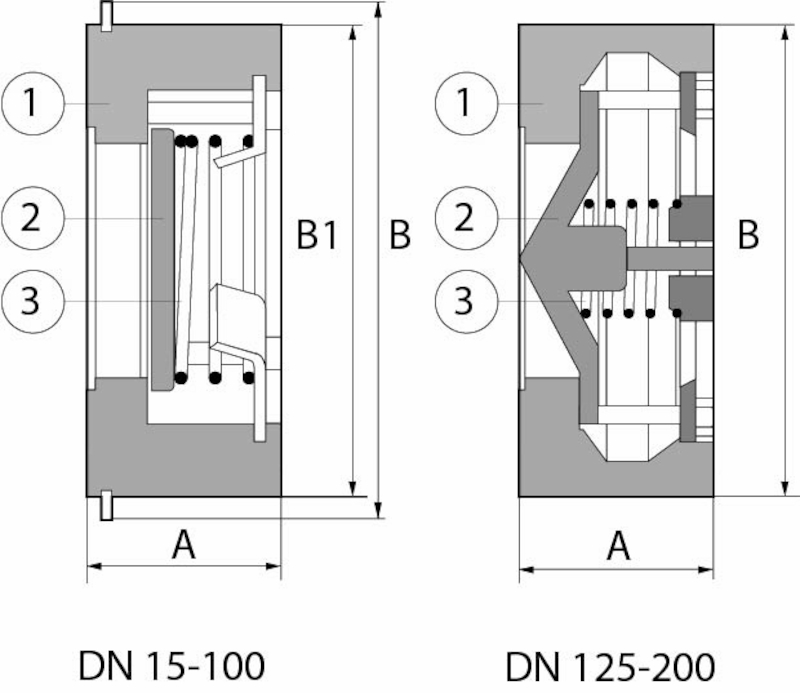

Osaluettelo

Pos	Komponentti	Materiaali
1	Venttiilipesä	Haponkestävä ruostumaton teräs AISI 316L (1.4404)
2	Lautanen	Haponkestävä ruostumaton teräs AISI 316L (1.4404)
3	Jousi	Haponkestävä teräs AISI 316Ti (1.4571)

Mitat ja paino

Mitta-alue (DN): 15 - 200

Toiminta ja rakenne

Jousikuormitteinen, voidaan asentaa vapaavalintaiseen asentoon. Virtaussuunnan ollessa ylhäältä alas, kts. jousen kuormitustaulukko. Sulkeutuu ennen väliaineen virtaussuunnan muuttumista.

Tekniset tiedot

Materiaali pääosin: Ruostumaton teräs

Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316L (1.4404)

Saapuvat materiaalit: Ruostumaton teräs

Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316L (1.4404)

Lämpötila (°C): -200 - 500

PN: 6 - 40

Liitäntä: Laipallinen EN1092

ETIM-luokitus: EC010596 - Takaiskuventtiili laippojenväliin

BK04-koodi: 20711 Takaiskuventtiilit

MagiCAD linkki: https://redir.magicloud.com/product/df74360f-9e7c-4fe0-a734-b2961deb12e1

Asennus ja huolto

Virtaussuunta: Yksisuuntainen

Mahdollinen asennusasento: Pystysuora, Vaakasuora

Lautastakaisku asennetaan DIN-laippojen väliin.Venttiilin molemmin puolin on asennettava laippatiivisteet tiiveyden saavuttamiseksi.Ventiilit ovat huoltovapaita, ja ne voidaan asentaa vapaavalintaiseen asentoon.Virtaussuunnaan ollessa ylhäältä alas, kts. jousen kuormitustaulukko.
