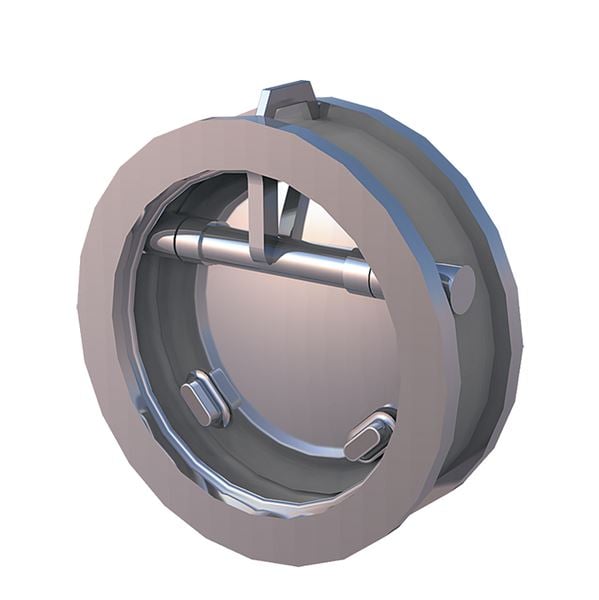

Läppätakaiskuventtiili vaativaan käyttöön nesteille, kaasuille, massoille ja höyrylle. Nestesovelluksissa venttiili varustetaan jousella.
| Mitta-alue (DN) | 50 - 1200 |
|---|---|
| PN | 10 - 63 |
| Lämpötila (°C) | -40 - 400 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Lukumäärä |
|---|---|---|---|---|---|
| AT 2646-10/25-65 | Metalli-metalli-tiivistys, Ilman jousta | 65 | 40 | -40 - 400 | |
| AT 2646F10/25-80 | Jousella, Metalli-metalli-tiivistys | 80 | 40 | -40 - 400 | |
| AT 2646F10/25-100 | Jousella, Metalli-metalli-tiivistys | 100 | 40 | -40 - 400 | |
| AT 2646F10/16-150 | Jousella, Metalli-metalli-tiivistys | 150 | 40 | -40 - 400 | |
| AT 2646F10/16-200 | Jousella, Metalli-metalli-tiivistys | 200 | 40 | -40 - 400 | |
| AT 2646F10/16-250 | Jousella, Metalli-metalli-tiivistys | 250 | 40 | -40 - 400 | |
| AT 2646-40-50 | Ilman jousta, Metalli-metalli-tiivistys | 50 | 40 | -40 - 400 |
Läppätakaiskuventtiili vaativaan käyttöön nesteille, kaasuille, massoille ja höyrylle. Nestesovelluksissa venttiili varustetaan jousella. Läppätakaiskua ei suositella kohteisiin, joissa virtaus on sykkivää esim. mäntäpumppujen jälkeen.
PSE.31 Takaiskuventtiilit nestejärjestelmissä
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty

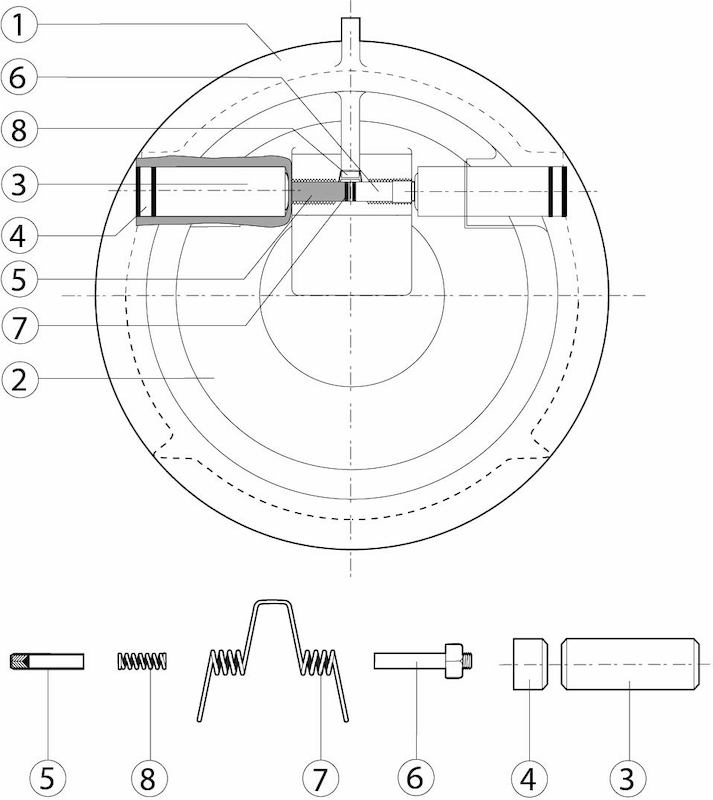

| Pos | Komponentti | Materiaali | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Venttiilipesä | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) | |||||||||||||||||||||
| 2 | Levyluisti | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) | |||||||||||||||||||||
| 3 | Kara | Haponkestävä ruostumaton teräs AISI 316 (1.4401) | |||||||||||||||||||||
| 4 | Tulppa | Haponkestävä ruostumaton teräs AISI 316 (1.4401) | |||||||||||||||||||||
| 5 | Kara* | Haponkestävä ruostumaton teräs AISI 316 (1.4401) | |||||||||||||||||||||
| 6 | Kara* | Haponkestävä ruostumaton teräs AISI 316 (1.4401) | |||||||||||||||||||||
| 7 | Jousi* | Ruostumaton teräs AISI 302 (1.4310) | |||||||||||||||||||||
| 8 | Jousi* | Ruostumaton teräs AISI 302 (1.4310) | |||||||||||||||||||||
| * mallissa AT 2646F, DN80-600 | |||||||||||||||||||||||
Mitta-alue (DN): 50 - 1200
Venttiilin läppä ja istukka ovat epäkeskeisiä.Tämän ansiosta venttiili sulkeutuu nopeasti. Akselirakenteen ansiosta ei oli vaaraa että väliaine vuotaisi ympäristöön.Venttiili on metallitiivisteinen.Jousella varustetun venttiilin läppä AT 2646F sulkeutuu ennen kuin virtaussuunta kääntyy.Tämä vähentää paineiskujen riskiä.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Saapuvat materiaalit: Ruostumaton teräs
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Lämpötila (°C): -40 - 400
PN: 10 - 63
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010596 - Takaiskuventtiili laippojenväliin
BK04-koodi: 20711 Takaiskuventtiilit
MagiCAD linkki: https://redir.magicad.cloud/product/16826f10-5235-4100-a1d6-19857f018a72
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Läppätakaiskuventtiili asennetaan laippojen väliin.Venttiilit ovat huoltovapaat ja voidaan asentaa sekä vaaka että pystyputkeen. Pystyputkeen asennettaessa on virtauksen oltava nouseva. Vaakaputkeen asennettaessa, tulee karan olla vaakasuorassa. VaroitusVenttiiliä käsiteltäessä on varottava sormien ja käsien joutumista raskaan läpän ja rungon väliin.
Tuote data sheet (PDF-Tiedosto, 646 kB)
