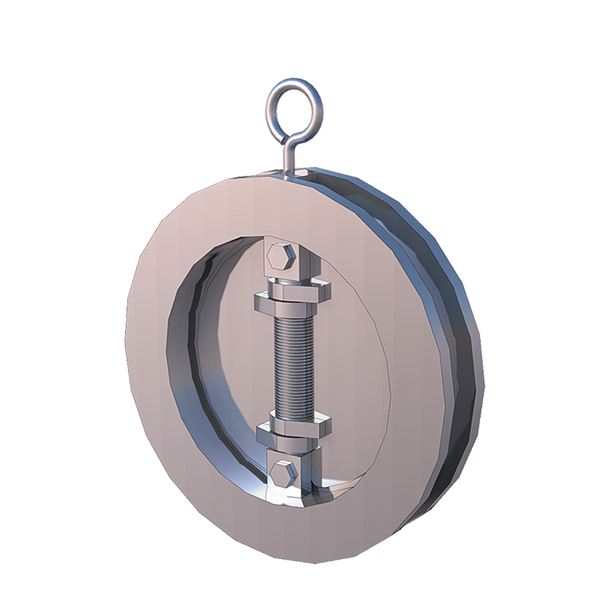

Kaksoisläppätakaiskuventtiili vaativiin olosuhteisiin nesteille ja kaasuille esim. kaivoksissa, terästehtaissa, metsäteollisuudessa, voimalaitoksissa, jalostamoissa, petrokemian teollisuudessa ja offshoressa.
| Mitta-alue (DN) | 50 - 1000 |
|---|---|
| PN | 6 - 40 |
| Lämpötila (°C) | -200 - 400 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Lukumäärä |
|---|---|---|---|---|---|
| AT 2656-16-200 | Metalli-metalli-tiivistys | 200 | 16 | -200 - 400 |
Kaksoisläppätakaiskuventtiili vaativiin olosuhteisiin nesteille ja kaasuille esim. kaivoksissa, terästehtaissa, metsäteollisuudessa, voimalaitoksissa ja jalostamoissa sekä petrokemiateollisuudessa ja offshoressa. Ei suositella sykkivälle virtaukselle esim. mäntäpumppujen ja kompressoreiden yhteyteen.
PSE.31 Takaiskuventtiilit nestejärjestelmissä
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty

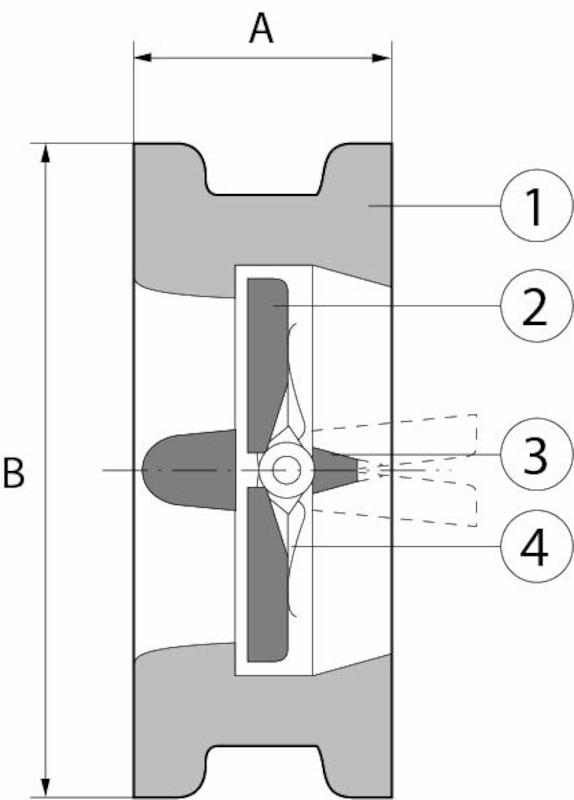

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 2 | Läpät | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 3 | Akseli | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 4 | Jousi | Haponkestävä teräs AISI 316Ti (1.4571) |
Mitta-alue (DN): 50 - 1000
Sulkeutuu ennen kuin väliaineen virtaus vaihtaa suunta, erittäin alhainen painehäviö, suuri tiiveys, laaja lämpötila-alue, kestävä rakenne, suuri käyttövarmuus, erilaiset materiaaliyhdistelmät mahdollisia.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316L (1.4404), Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M), Haponkestävä teräs AISI 316Ti (1.4571)
Saapuvat materiaalit: Ruostumaton teräs
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316L (1.4404), Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M), Haponkestävä teräs AISI 316Ti (1.4571)
Lämpötila (°C): -200 - 400
PN: 6 - 40
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010596 - Takaiskuventtiili laippojenväliin
BK04-koodi: 20711 Takaiskuventtiilit
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Laippojen väliin PN-luokan mukaan- voidaan asentaa vaakasuoriin ja pystysuoriin putkistoihin, joissa virtaus onylöspäin- vaakasuoraan putkistoon asennettaessa akseli tulee olla pystysuorassa - venttiilissä oleva nuoli osoittaa virtaussuunnan- DN200 ja suuremmat venttiilit varustettu nostosilmukalla
Paineen lämpötilakaavio (PDF-Tiedosto, 451 kB)
Tuote data sheet (PDF-Tiedosto, 688 kB)
