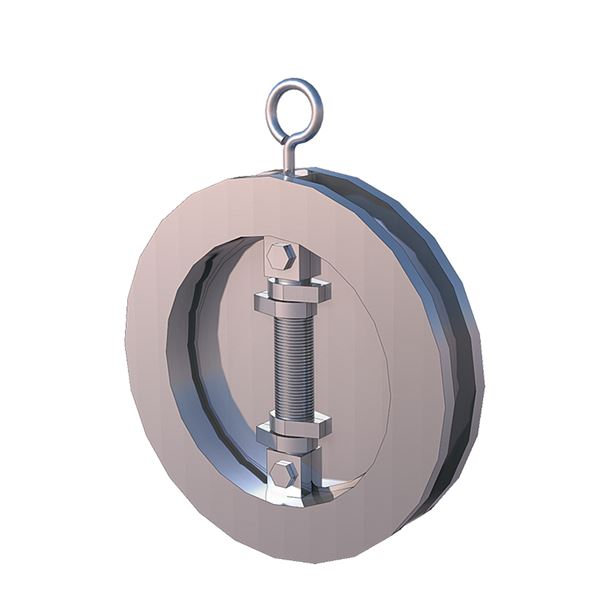

Kaksoisläppätakaiskuventtiili vaativiin olosuhteisiin nesteille ja kaasuille esim. kaivoksissa, terästehtaissa, metsäteollisuudessa, voimalaitoksissa, jalostamoissa, petrokemian teollisuudessa ja offshoressa.
| Mitta-alue (DN) | 50 - 1000 |
|---|---|
| PN | 6 - 40 |
| Lämpötila (°C) | -200 - 400 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) |
|---|---|---|---|---|
| AT 2654E-10/16-80 | Pehmeä tiiviste EPDM | 80 | 16 | -45 - 130 |
| AT 2654E-10/16-100 | Pehmeä tiiviste EPDM | 100 | 16 | -45 - 130 |
| AT 2654E-10/16-150 | Pehmeä tiiviste EPDM | 150 | 16 | -45 - 130 |
| AT 2654E-10/16-125 | -200 - 400 |
Kaksoisläppätakaiskuventtiili vaativiin olosuhteisiin nesteille ja kaasuille esim. kaivoksissa, terästehtaissa, metsäteollisuudessa, voimalaitoksissa ja jalostamoissa sekä petrokemiateollisuudessa ja offshoressa. Ei suositella sykkivälle virtaukselle esim. mäntäpumppujen ja kompressoreiden yhteyteen.
PSE.31 Takaiskuventtiilit nestejärjestelmissä
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty

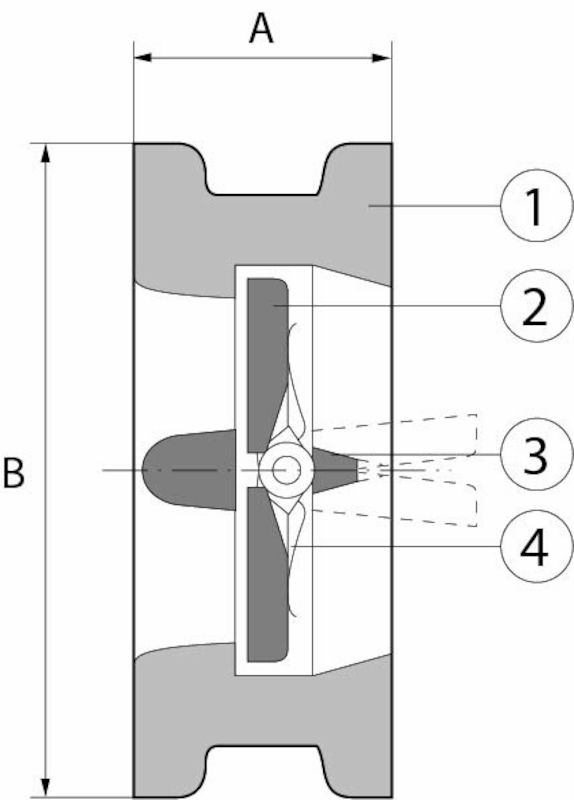

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä DN50-125 | Ruostumaton teräs AISI 304 (1.4301) |
| 2 | Läpät | Ruostumaton teräs GX5CrNi19-10, A351 CF8 (1.4308) |
| 3 | Akseli | Ruostumaton teräs AISI 304 (1.4301) |
| 4 | Jousi | Haponkestävä teräs AISI 316Ti (1.4571) |
| 5 | Venttiilipesä >DN125 | Ruostumaton teräs GX5CrNi19-10, A351 CF8 (1.4308) |
Mitta-alue (DN): 50 - 1000
Sulkeutuu ennen kuin väliaineen virtaus vaihtaa suunta, erittäin alhainen painehäviö, suuri tiiveys, laaja lämpötila-alue, kestävä rakenne
suuri käyttövarmuus, erilaiset materiaaliyhdistelmät mahdollisia.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Ruostumaton teräs AISI 304 (1.4301), Haponkestävä teräs AISI 316Ti (1.4571)
Saapuvat materiaalit: Ruostumaton teräs
Sisältyvä materiaalikoodi: Ruostumaton teräs AISI 304 (1.4301), Haponkestävä teräs AISI 316Ti (1.4571)
Lämpötila (°C): -200 - 400
PN: 6 - 40
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010596 - Takaiskuventtiili laippojenväliin
BK04-koodi: 20711 Takaiskuventtiilit
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Laippojen väliin PN-luokan mukaan- voidaan asentaa vaakasuoriin ja pystysuoriin putkistoihin, joissa virtaus onylöspäin- vaakasuoraan putkistoon asennettaessa akseli tulee olla pystysuorassa - venttiilissä oleva nuoli osoittaa virtaussuunnan- DN200 ja suuremmat venttiilit varustettu nostosilmukalla
