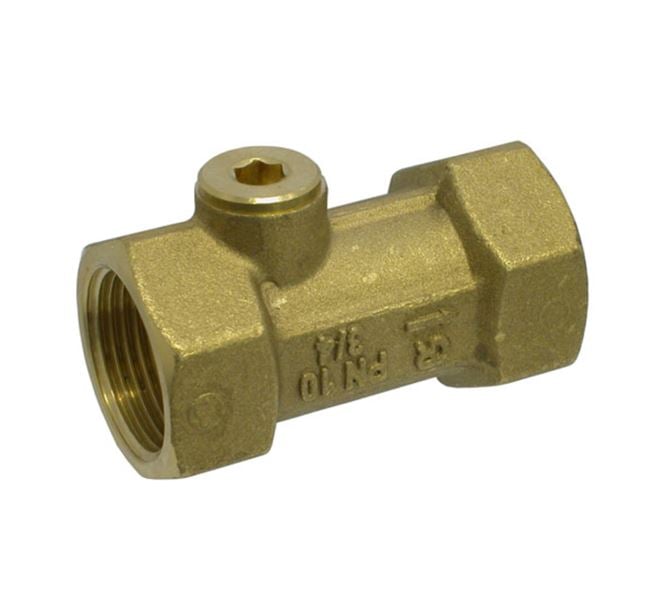

Takaisinvirtauksen suojauslaitteita käytetään suojaamaan juomavesijärjestelmäylipaineen ja lappoilmiön aiheuttamalta takaisinvirtaukselta. Takaiskuventiili sallii nesteen tai kaasun virtaamisen vain yhteen suuntaan estäen takaisinvirtauksen. Suojausluokka 1 -2, tyyppi EA SFS-EN-1717. Saatavilla myös lyijyvapaana.
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 95 |
| Materiaali pääosin | Messinki |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Lukumäärä |
|---|---|---|---|---|---|
| AT 1159-10 | Jousella | 10 | 10 | 5 - 65 | |
| AT 1159-15 | Jousella | 15 | 10 | 5 - 65 | |
| AT 1159-20 | Jousella | 20 | 10 | 5 - 65 | |
| AT 1159-25 | Jousella | 25 | 10 | 5 - 65 | |
| AT 1159-32 | Jousella | 32 | 10 | 5 - 65 | |
| AT 1159-40 | Jousella | 40 | 10 | 5 - 65 | |
| AT 1159-50 | Jousella | 50 | 10 | 5 - 65 |
Takaisinvirtauksen suojauslaitteita käytetään suojaamaan juomavesijärjestelmää ylipaineen ja lappoilmiön aiheuttamalta takaisinvirtaukselta. Suojausluokka 1 -2, tyyppi EA SFS-EN-1717 "Vesilaitteistossa olevan talouveden suojaaminen saastumiselta ja laitteille asetetut yleiset vaatimukset takaisinvirtauksen aiheuttaman saastumisen ehkäisemiseksi" standardin mukaan. Takaiskuventtiili suojaa järjestelmää takaisinvirtaukselta.
PSE.31 Takaiskuventtiilit nestejärjestelmissä
AFS 2016:1, 8 paragraf, Nesteluokka 2, SS-EN 1717
Tuoteseloste: Vältetty
Tuote BVB ID: 48998
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Messinki |
| 2 | Tiivisterengas | Messinki (CuZn36Pb2As) (CW602N) |
| 3 | Ohjauslaitteella varustettu Lautanen | EPDM (etyleenipropyleenikumi) |
| 4 | Jousi |
Mitta-alue (DN): 10 - 50
| DN | A | B | C | Nettopaino (kg) |
|---|---|---|---|---|
| 10 | 46 | 25 | 15.5 | 0.14 |
| 15 | 46 | 25 | 15.5 | 0.1 |
| 20 | 62 | 32 | 20.5 | 0.23 |
| 25 | 73.5 | 40 | 22.5 | 0.336 |
| 32 | 84 | 50 | 25 | 0.5 |
| 40 | 101 | 55 | 29 | 0.75 |
| 50 | 112.5 | 66 | 28.5 | 0.95 |
Jousikuormitteisen lautasen ansiosta mekaaninen suojalaite voidaan asentaa vapaavalintaiseen asentoon. Laite sallii virtauksen vain yhteen suuntaan. Se avautuu automaattisesti, kun paine ennen takaiskuventtiiliä on suurempi kuin paine sen jälkeen. Kun paine on korkeampi venttiilin jälkeen tai virtaamaa ei ole ollenkaan, venttiilin sulkeutuu. Täyttääkseen SFS-EN 1717 standardin EA-tyypin suojauslaitteelle asettamat vaatimukset on välittömästi ennen takaiskuventtiiliä asennettava sulkuventtiili. Tämä on välttämätöntä takaiskuventtiilin koestamista varten. Takaiskuventtiili on EA-tyyppinen ja sen suojausluokka on 2. Venttiilin toiminnan ja tiiveyden tarkistamiseksi on virtauspuolen ulostulo, joka on varutettu tulpalla.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki, sinkinkestävä (DZR)
Saapuvat materiaalit: Messinki, Ruostumaton teräs, Muovi, Kumi
Sisältyvä materiaalikoodi: Ruostumaton teräs 304 (1.4301), Messinki, sinkinkestävä (DZR), NBR (nitriilikumi)
Lämpötila (°C): 0 - 95
PN: 10
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011469 - Takaiskuventtiili
BK04-koodi: 20711 Takaiskuventtiilit
MagiCAD linkki: https://redir.magicad.cloud/product/5a46b552-c584-4c19-a67d-f193bdd5865a
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
Jos vaaditaan suurempia kokoja, valitse säädettävä takaiskuventtiili AT 1161. Takaiskuventtiilit on suunniteltu laipalla DN 50-200. Jotta tämä takaiskuventtiili täyttäisi standardin SS-EN1717 mukaiset vaatimukset suojausmoduulina tyyppiä EA, sulkuventtiili on aina asennettava juuri ennen takaiskuventtiiliä.
