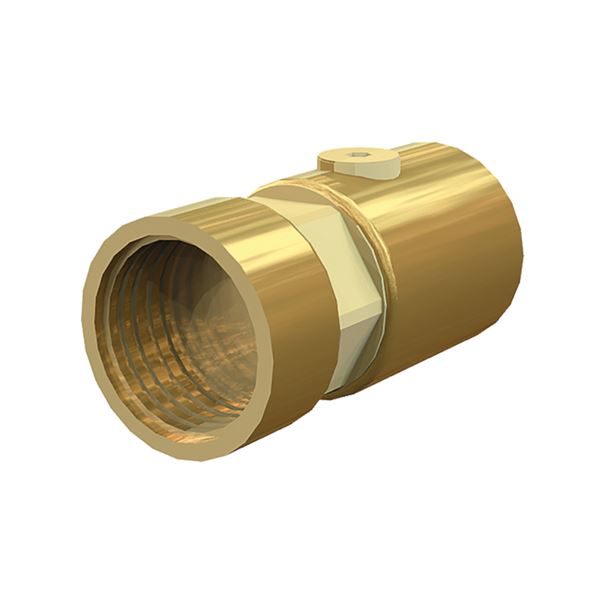

Takaisinvirtauksen suojauslaitteita käytetään suojaamaan juomavesijärjestelmäylipaineen ja lappoilmiön aiheuttamalta takaisinvirtaukselta. Suojausluokka 1 -2, tyyppi EA SFS-EN-1717. Saatavilla myös lyijyvapaana.
| Mitta-alue (DN) | 15 - 50 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 90 |
| Materiaali pääosin | Messinki |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Lukumäärä |
|---|---|---|---|---|---|
| AT 1159A15 | Jousella | 15 | 10 | 0 - 90 |
Takaisinvirtauksen suojauslaitteita käytetään suojaamaan juomavesijärjestelmää ylipaineen ja lappoilmiön aiheuttamalta takaisinvirtaukselta. Suojausluokka 1 -2, tyyppi EA SFS-EN-1717 "Vesilaitteistossa olevan talouveden suojaaminen saastumiselta ja laitteille asetetut yleiset vaatimukset takaisinvirtauksen aiheuttaman saastumisen ehkäisemiseksi" standardin mukaan.
PSE.31 Takaiskuventtiilit nestejärjestelmissä
AFS 2016:1, 8 paragraf, Nesteluokka 2, SS-EN 1717
Tuoteseloste: Hyväksytty
Tuote BVB ID: 115332
SundaHus: A
Tavoiteaika: 2024-01-24

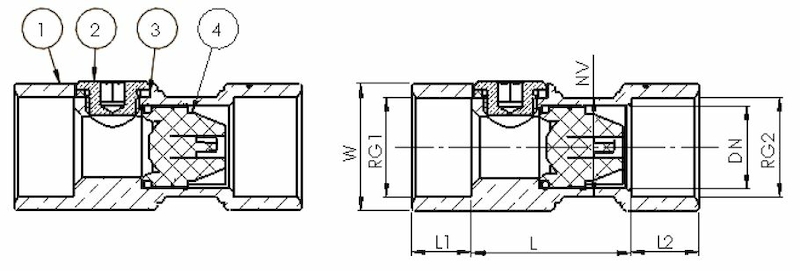

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Messinki (CuZn21Si3P) (CW724R) |
| 2 | Tulppa | Messinki (CuZn35Pb1,5AlAs) (CW625N) |
| 3 | Tiiviste | PTFE (polytetrafluorieteeni) |
| 4 | Takaiskuventtiilin lisäosa | Muovi |
| 5 | Jousi | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |

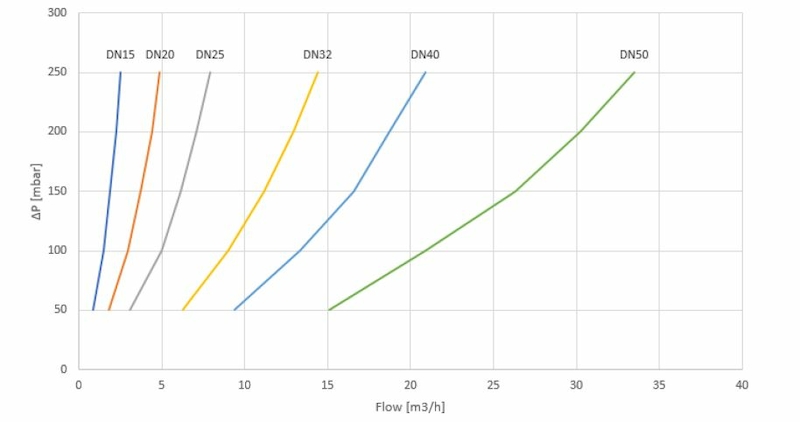

Mitta-alue (DN): 15 - 50
| DN | 15 |
|---|---|
| A | 70 |
| B | 26 |
| Nettopaino (kg) | 0.182 |
Jousikuormitteisen lautasen ansiosta mekaaninen suojalaite voidaan asentaa vapaavalintaiseen asentoon. Laite sallii virtauksen vain yhteen suuntaan. Se avautuu automaattisesti, kun paine ennen venttiiliä on suurempi kuin paine sen jälkeen. Kun paine on korkeampi venttiilin jälkeen tai virtaamaa ei ole ollenkaan, venttiilin sulkeutuu.Täyttääkseen SFS-EN 1717 standardin EA-tyypin suojauslaitteelle asettamat vaatimukset on välittömästi ennen takaiskuventtiiliä asennettava sulkuventtiili. Tämä on välttämätöntä laitteen koestamista varten.Takaiskuventtiili on EA-tyyppinen ja sen suojausluokka on 2. Venttiilin toiminnan ja tiiveyden tarkistamiseksi on virtauspuolen ulostulo, joka on varutettu tulpalla.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn21Si3P) (CW724R)
Saapuvat materiaalit: Messinki, Ruostumaton teräs, Muovi, Muut
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4401), Messinki (CuZn21Si3P) (CW724R), Messinki (CuZn35Pb1,5AlAs) (CW625N), PTFE (polytetrafluorieteeni)
Lämpötila (°C): 0 - 90
PN: 10
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011469 - Takaiskuventtiili
BK04-koodi: 20711 Takaiskuventtiilit
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
Jos vaaditaan suurempia mittoja, valitse takaiskuventtiili AT 1159AXXF. Takaiskuventtiilit on suunniteltu laipalla DN 65-250. Jotta tämä takaiskuventtiili täyttäisi standardin SS-EN1717 mukaiset vaatimukset suojausmoduulina tyyppiä EA, sulkuventtiili on aina asennettava juuri ennen takaiskuventtiiliä. Täydellisenä suojamoduulina kaikki osat on valmistettu lyijyttömästä messingistä, AT 1159AXX, AT 3701-XX, AT 5461RXXBF.
