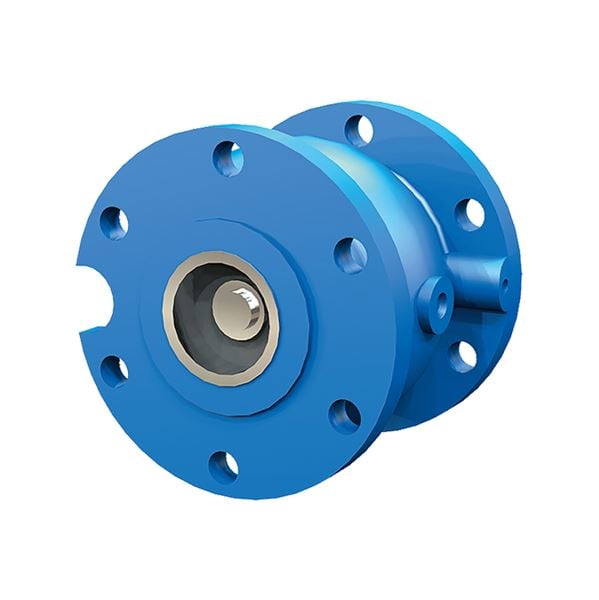

Takaiskuventtiili laipoin, jousikuormitetulla lautasella. Valurauta runko ja kumitiiviste. Pääasiassa kylmälle tai kuumalle vedelle, lämmitys ja jäähdytysjärjestelmiin, vesiverkostoihin ja pumppuasemiin.
| Mitta-alue (DN) | 40 - 500 |
|---|---|
| PN | 10 - 16 |
| Lämpötila (°C) | -10 - 100 |
| Materiaali pääosin | Valurauta |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Lukumäärä |
|---|---|---|---|---|---|
| AT 1161-50 | Pehmeä tiiviste EPDM, Jousella | 50 | 16 | -10 - 100 | |
| AT 1161-80 | Pehmeä tiiviste EPDM, Jousella | 80 | 16 | -10 - 100 | |
| AT 1161-100 | Pehmeä tiiviste EPDM, Jousella | 100 | 16 | -10 - 100 | |
| AT 1161-125 | Pehmeä tiiviste EPDM, Jousella | 125 | 16 | -10 - 100 |
Takaiskuventtiiliksi:- kylmälle ja lämpimälle vedelle - lämmitys ja jäähdytysverkostoihin - kastelujärjestelmiin- pumppausasemiin- veden jakeluverkostoihin
PSE.31 Takaiskuventtiilit nestejärjestelmissä
PED 2014/68/EU
Tuote on CE-merkitty
Tuoteseloste: Vältetty
Tuote BVB ID: 48297
SundaHus: B
REACH-asetuksen mukainen ilmoitusvelvollisuus

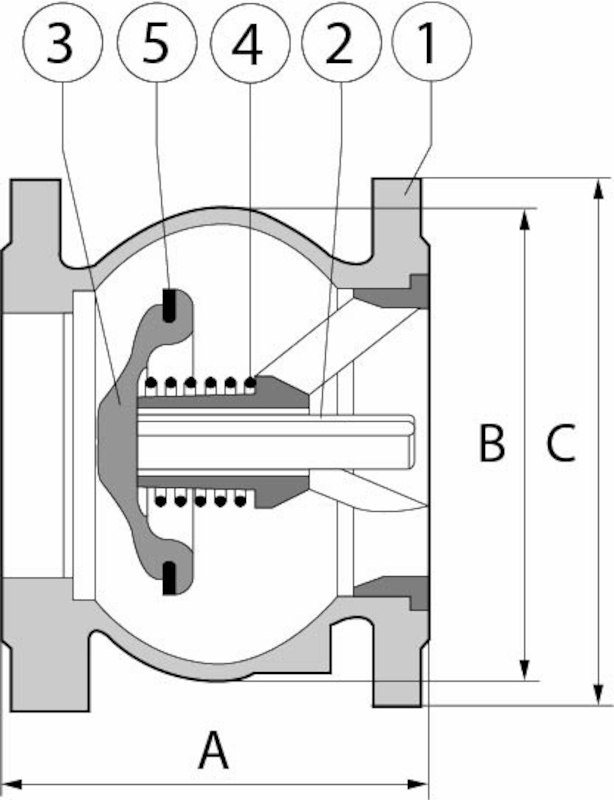

| Pos | Komponentti | Materiaali | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Venttiilipesä DN40-400* | Valurauta GJL-250 (GG25) | ||||||||||||||||||||||||||||||
| 2 | Laakeri | Pronssi | ||||||||||||||||||||||||||||||
| 3 | Lautanen DN40 | Messinki (CuZn40Pb2) (CW617N) (2.0402) | ||||||||||||||||||||||||||||||
| 4 | Jousi | Ruostumaton teräs | ||||||||||||||||||||||||||||||
| 5 | Pehmeä tiiviste | EPDM (etyleenipropyleenikumi) | ||||||||||||||||||||||||||||||
| 6 | Ohjaus DN40 | Messinki (CuZn40Pb2) (CW617N) (2.0402) | ||||||||||||||||||||||||||||||
| 7 | Venttiilipesä DN500* | Pallografiittivalurauta GJS-400-15 (GGG40) | ||||||||||||||||||||||||||||||
| 8 | Lautanen DN50-65 | Pronssi | ||||||||||||||||||||||||||||||
| 9 | Lautanen DN80-400* | Valurauta GJL-250 (GG25) | ||||||||||||||||||||||||||||||
| 10 | Lautanen DN500* | Pallografiittivalurauta GJS-400-15 (GGG40) | ||||||||||||||||||||||||||||||
| 11 | Ohjaus DN50-500 | Pronssi | ||||||||||||||||||||||||||||||
| * epoksipinnoitteella | ||||||||||||||||||||||||||||||||
Mitta-alue (DN): 40 - 500
Jousikuormitteinen. Voidaan asentaa vapaavalintaiseen asentoon. Sulkeutuu ennen virtaussuunnan kääntymistä.Pieni painehäviö. Suuri tiiveys sekä pienillä, että suurilla paineilla. Vaimentaa paineiskuja esim. pumpun pysähtyessä.Venttiili on varustettu kahdella G1/2" tulpatulla tarkistusliitännällä.
Materiaali pääosin: Valurauta
Päämateriaalin koodi: Valurauta GJL-250 (GG25)
Saapuvat materiaalit: Valurauta
Sisältyvä materiaalikoodi: Valurauta GJL-250 (GG25)
Lämpötila (°C): -10 - 100
PN: 10 - 16
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010596 - Takaiskuventtiili laippojenväliin
BK04-koodi: 20711 Takaiskuventtiilit
MagiCAD linkki: https://redir.magicloud.com/product/fa6c26eb-d4f2-41b4-8fc6-41e7e78ca0dd
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Voidaan asentaa vapaavalintaiseen asentoon. Laipat PN10 EN1092-2 mukaan.
Sertifikaatti - CE (PDF-Tiedosto, 1,2 MB)
Tuote data sheet (PDF-Tiedosto, 584 kB)
