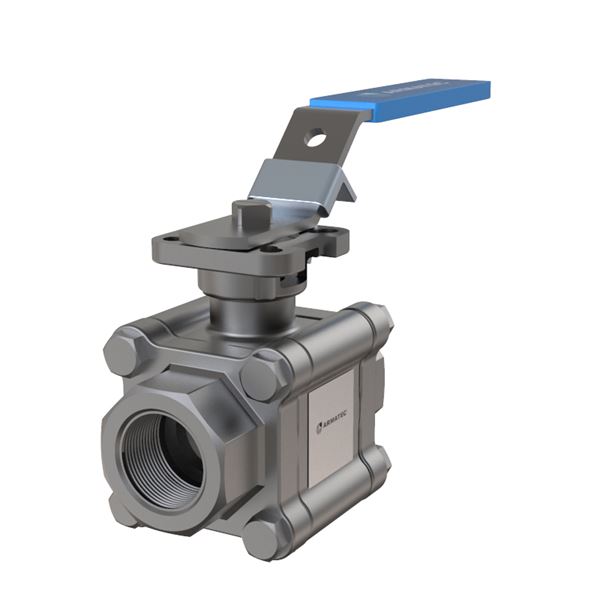

Palloventtiili supistetulla virtausaukolla hiiliteräksestä/CPTFE:stä, hitsatuilla päillä tai kierteellä ja kiinnityslaippa toimilaitteita varten. Soveltuu toimilaitteille. Kolmiosainen rakenne helpottaa huoltoa ja kunnossapitoa.
| Tuotevalikoima | Palloventtiili AT 3560- |
|---|---|
| DN | 15 |
| PN | 125 |
| Lämpötila (°C) | -28 - 220 |
| Liitäntä | Sisäkierre ISO 228-1 (G, BSPP) |
AT3560 DN8-15 PTFE
PTFE osat 4+5+6+7
Alkuperämaa: CN Kiina
Tullikoodi: 84818081
Nettopaino (kg): 0.9
Bruttopaino (kg): 0.9
DN: 15
Mitta A (mm): 75
Mitta B (mm): 76.6
Mitta C (mm): 140
Mitta D (mm): 42.6
Mitta F (mm): 10
Mitta G (mm): 24.5
PN: 125
Liitäntöjen lukumäärä: 2
Liitäntä 1: Sisäkierre ISO 228-1 (G, BSPP)
Liitäntä 1 -erittely: 1/2
Liitäntä 2: Sisäkierre ISO 228-1 (G, BSPP)
Liitäntä 2 - erittely: 1/2
Lämpötila (°C): -28 - 220
Suoritustapa: Venttiilit
Suoritus: Pienennetty reikä
Vuotoluokka: Rate A acc. to EN 12266-1:2012
Väliaine: Höyry, Öljytuotteet, Maakaasu
KVS: 6.9
ISO 5211 -standardin mukainen liitäntä: F03/F04
Karan tyyppi: Diagonaalinen neliö
Karan mitat: 9x9mm
Ohjaus: Lukittu vipu
Tarvittava vääntömomentti (Nm): 9
Pinnankarheus (Ra): 3,2
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3560-15 | 15 | 125 | -28 - 220 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 6,9 |
Sertifikaatti - CE (PDF-Tiedosto, 1,1 MB)
Paineen lämpötilakaavio (PDF-Tiedosto, 78 kB)
