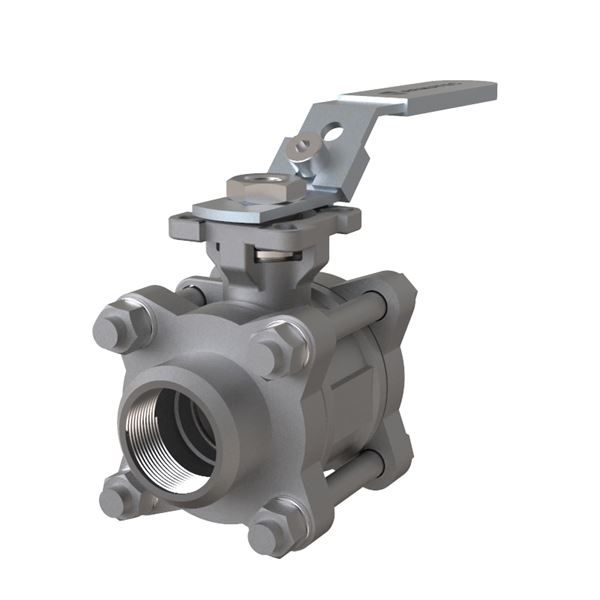

Palloventtiili, ruostumaton teräs / PTFE hitsatuilla päät alt. int. kierteet ja laippa toimilaitteen. Soveltuu automaatioon. Kolmiosainen helppo huolto ja kunnossapito. Olennaisesti hapot ja suolavedellä, kaasu-, lämmin ja kylmä vesi.
| Tuotevalikoima | Palloventtiili AT 3534- |
|---|---|
| DN | 100 |
| PN | 63 |
| Lämpötila (°C) | -29 - 180 |
| Liitäntä | ISO-hitsi/hitsi |
AT3534S DN100PN63
Hitsattava
Alkuperämaa: TW Taiwan
Tullikoodi: 84818081
Nettopaino (kg): 25
Bruttopaino (kg): 25
DN: 100
Mitta A (mm): 270
Mitta C (mm): 240
PN: 63
Liitäntöjen lukumäärä: 2
Liitäntä 1: ISO-hitsi/hitsi
Liitäntä 1 -erittely: DN100-Dy 114,3mm
Liitäntä 2: ISO-hitsi/hitsi
Liitäntä 2 - erittely: DN100-Dy 114,3mm
Lämpötila (°C): -29 - 180
Suoritustapa: Venttiilit
Suoritus: Täysi reikä
Vuotoluokka: Rate A acc. to EN 12266-1:2012
Väliaine: Merivesi, Öljytuotteet, Maakaasu, Happi, Etanoli, Etyylialkoholi, Etyleeniglykoli, Propyleeniglykoli, Kalsiumkloridi, Natriumkloridi, Syövyttävät nesteet, Vesijohtovesi
KVS: 1768
ISO 5211 -standardin mukainen liitäntä: F07/F10
Karan tyyppi: Diagonaalinen neliö
Karan mitat: 17x17mm
Ohjaus: Lukittu vipu
Tarvittava vääntömomentti (Nm): 123
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3534S15 | 15 | 63 | -29 - 180 | ISO-hitsi/hitsi | Lukittu vipu | 36 | |
| AT 3534S20 | 20 | 63 | -29 - 180 | ISO-hitsi/hitsi | Lukittu vipu | 59 | |
| AT 3534S25 | 25 | 63 | -29 - 180 | ISO-hitsi/hitsi | Lukittu vipu | 90 | |
| AT 3534S32 | 32 | 63 | -29 - 180 | ISO-hitsi/hitsi | Lukittu vipu | 159 | |
| AT 3534S50 | 50 | 63 | -29 - 180 | ISO-hitsi/hitsi | Lukittu vipu | 418 | |
| AT 3534S100 | 100 | 63 | -29 - 180 | ISO-hitsi/hitsi | Lukittu vipu | 1768 |
