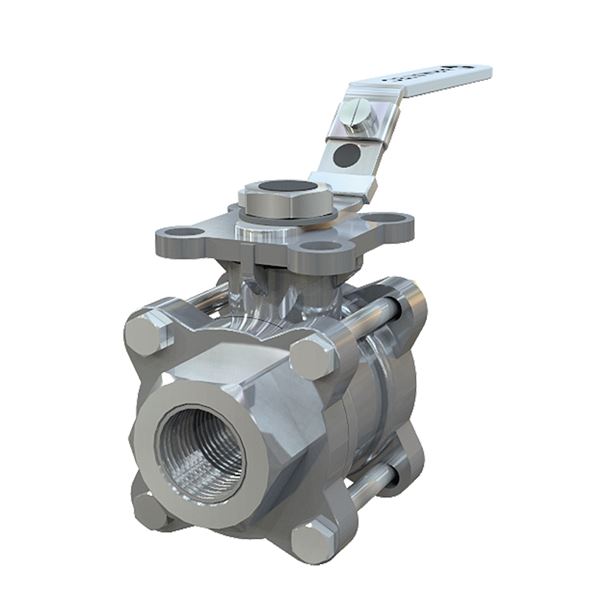

Palloventtiili, ruostumaton teräs / PTFE hitsatuilla päät alt. int. kierteet ja laippa toimilaitteen. Soveltuu automaatioon. Kolmiosainen helppo huolto ja kunnossapito. Olennaisesti hapot ja suolavedellä, kaasu-, lämmin ja kylmä vesi.
| Tuotevalikoima | Palloventtiili AT 3533- |
|---|---|
| DN | 50 |
| PN | 63 |
| Lämpötila (°C) | -29 - 180 |
| Liitäntä | Sisäkierre ISO 228-1 (G, BSPP) |
AT3533S DN50 PN63
G2" sisäkiertein
Alkuperämaa: TW Taiwan
Tullikoodi: 84818081
Saapumispäivämäärä: 2024-06-27
Nettopaino (kg): 4.5
Bruttopaino (kg): 4.5
DN: 50
Mitta A (mm): 140
Mitta B (mm): 0
Mitta C (mm): 118.9
Mitta D (mm): 165
PN: 63
Liitäntöjen lukumäärä: 2
Liitäntä 1: Sisäkierre ISO 228-1 (G, BSPP)
Liitäntä 1 -erittely: 2
Liitäntä 2: Sisäkierre ISO 228-1 (G, BSPP)
Liitäntä 2 - erittely: 2
Lämpötila (°C): -29 - 180
Suoritustapa: Venttiilit
Suoritus: Täysi reikä
Vuotoluokka: Rate A acc. to EN 12266-1:2012
Väliaine: Merivesi, Öljytuotteet, Maakaasu, Happi, Etanoli, Etyylialkoholi, Etyleeniglykoli, Propyleeniglykoli, Kalsiumkloridi, Natriumkloridi, Syövyttävät nesteet, Vesijohtovesi
KVS: 418
ISO 5211 -standardin mukainen liitäntä: F05/F07
Karan tyyppi: Diagonaalinen neliö
Ohjaus: Lukittu vipu
Tarvittava vääntömomentti (Nm): 37
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3533S15 | 15 | 63 | -29 - 180 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 36 | |
| AT 3533S20 | 20 | 63 | -29 - 180 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 59 | |
| AT 3533S25 | 25 | 63 | -29 - 180 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 90 | |
| AT 3533S32 | 32 | 63 | -29 - 180 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 159 | |
| AT 3533S40 | 40 | 63 | -29 - 180 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 230 | |
| AT 3533S50 | 50 | 63 | -29 - 180 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 418 |
Tuote data sheet (PDF-Tiedosto, 658 kB)
