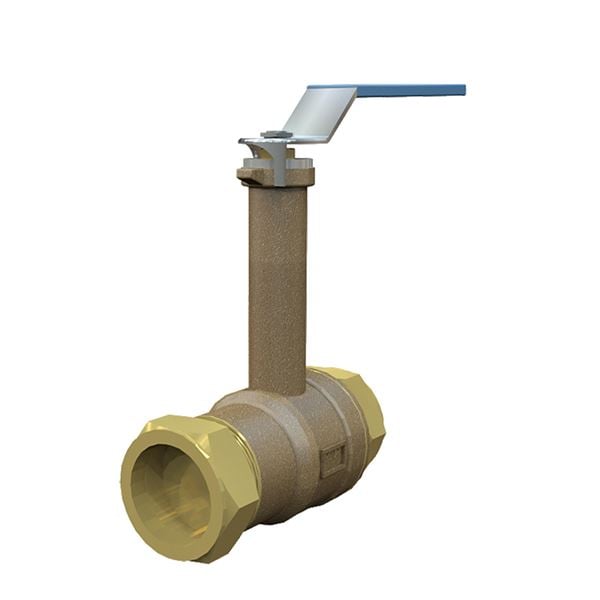

Palloventtiili AT 3714-

Korkea kaula, täysi virtaus, PN 16, puristusliittimet ja teräskahva. Palloventtiili on valmistettu sinkkikarkaistusta lyijyttömästä messingistä (alle 0,1 %). Kuumaan ja kylmään vesijohtoveteen ja jäähdytettyyn veteen, ilmaan ja neutraaleihin kaasuihin.

Mitta-alue (DN)	10 - 50
PN	25
Lämpötila (°C)	0 - 150
Materiaali pääosin	Messinki

Tuotteella on C- luokitus
Tuotteella tai tuotteen osilla EPD:t.
Täyttää vaatimuksen Accepteras

Vaihtoehdot
Tuotetiedot
Lataus
Piirrustukset

Vaihtoehdot

AT-numero	DN	PN	Lämpötila (°C)	Liitäntä	Ohjaus	KVS
AT 3714-15	15	25	0 - 150	Puristusrengasliitin	Vipu	15,7
AT 3714-18	15	25	0 - 150	Puristusrengasliitin	Vipu	15,7
AT 3714-22	20	25	0 - 150	Puristusrengasliitin	Vipu	30,8
AT 3714-28	25	25	0 - 150	Puristusrengasliitin	Vipu	49,3
AT 3714-35	32	25	0 - 150	Puristusrengasliitin	Vipu	79
AT 3714-42	40	25	0 - 150	Puristusrengasliitin	Vipu	125,3
AT 3714-54	50	25	0 - 150	Puristusrengasliitin	Vipu	224,2

Tuotetiedot

Käyttöalue

Kuumaan ja kylmään vesijohtoveteen ja jäähdytettyyn veteen, ilmaan ja neutraaleihin kaasuihin.

AMA-teksti

PSB.1 Palloventtiilit

Laadunvarmistus

AFS 2016:1, 8 paragraf

Energia- ja ympäristöselvitys

Tuoteseloste: Hyväksytty

Tuote BVB ID: 126779

SundaHus: C-

Osaluettelo

Pos	Komponentti	Materiaali
1	Venttiilipesä/Puristusrenkaat	Messinki (CuZn38As) (CW511L, Pb<0,1 %)>
2	Pallo	Ruostumaton teräs AISI 304 (1.4301)
3	Pinnoite, pallo	PTFE (polytetrafluorieteeni)
4	Istukkarengas	PTFE (polytetrafluorieteeni)
5	Poxi	Grafiitti
6	Kahva	Teräs

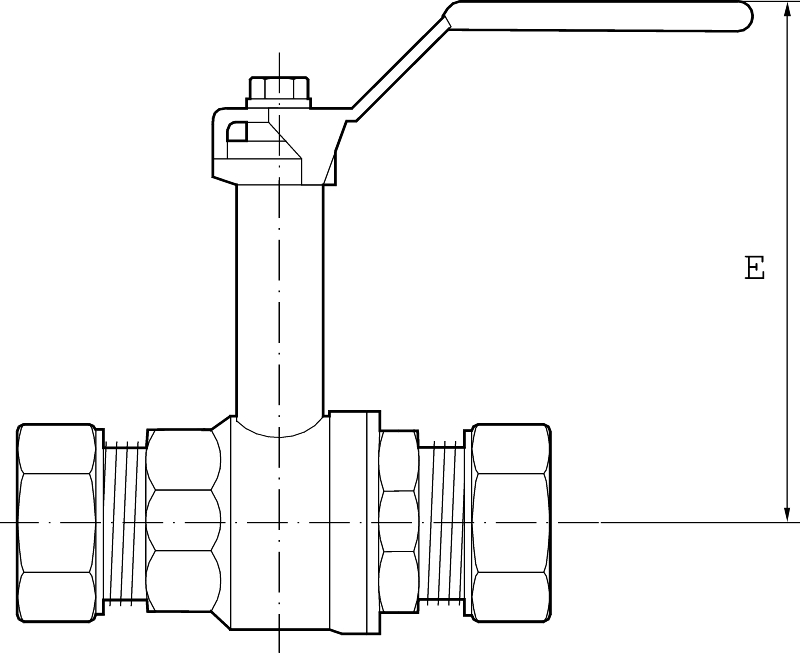

Mitat ja paino

Mitta-alue (DN): 10 - 50

Mitat

DN	15	20	25	32	40	50
A	76.5	88	102.5	119	130	160
B	54	58	67	72	82	90
C	91.5	126.5	126.5	126.5	141.5	141.5
D
Nettopaino (kg)	0.172	0.172	0.172	0.172	0.172	0.172

Toiminta ja rakenne

"BlowOut karalla. Soveltuu asennukseen, jossa venttiili on eristetty.

Tekniset tiedot

Materiaali pääosin: Messinki

Päämateriaalin koodi: Messinki (CuZn38As) (CW511L, Pb<0,1 %)>

Saapuvat materiaalit: Messinki, Teräs, Muut

Sisältyvä materiaalikoodi: Messinki (CuZn38As) (CW511L, Pb<0,1 %), ptfe (polytetrafluorieteeni)>

Lämpötila (°C): 0 - 150

PN: 25

Liitäntä: Puristusrengasliitin

ETIM-luokitus: EC011343 - Palloventtiili

BK04-koodi: 20702 Palloventtiilit

Asennus ja huolto

Virtaussuunta: Kaksisuuntainen

Mahdollinen asennusasento: Pystysuora, Vaakasuora

Virtaussuunta: kaksisuuntainen
Mahdollinen asennusasento: pystysuora, vaakasuora.
Kupariputket, ohutseinäiset teräsputket ja PEX-putket. Asennus on aikaa säästävä ja erittäin helppo: työnnä putki liitännän pohjaan.
Kiristä mutteri käsin. Kiristä työkalulla (ei putkiavaimella) 1-1,5 kierrosta.
PEX-putkiin asennettaessa kiristä 2 kierrosta. Kiristämiseen tarvittava voima sovitetaan asennettavan putken tyypin ja koon mukaan. Kaksoistiivisteinen kiristysrengas tarttuu putkeen ja takaa ehdottoman tiiviin liitoksen. Hehkutetun kiristysrenkaan ansiosta liitin voidaan purkaa ja koota toistuvasti. Muista, että tukimuhvia on aina käytettävä, kun liitetään pehmeitä kupari- ja teräsputkia sekä PEX-putkia.
Joissakin tapauksissa puristusliittimiä käytettäessä voi esiintyä jännityskorroosiohalkeilua. Tämä riski on erityisen suuri ammoniakin yhteydessä. Esimerkiksi tiettyjä puhdistusaineita käytettäessä, eläinsuojissa (virtsa) jne. Jännityskorroosion välttämiseksi suositellaan, että liitosmutteri löysätään heti kiristämisen jälkeen ja kiristetään sitten kevyesti uudelleen. Parhaan suorituskyvyn saavuttamiseksi venttiiliä on käytettävä vähintään kaksi kertaa vuodessa.
