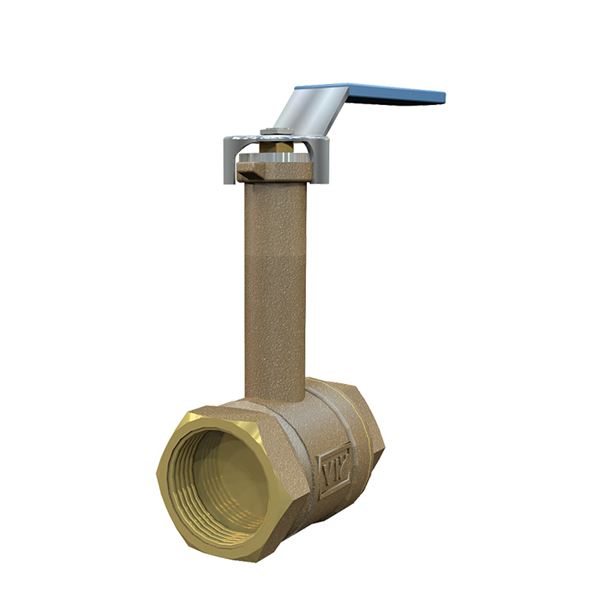

Viridi-palloventtiili lyijytöntä DZR-messinkiä (alle 0,1 % lyijyä). Pitkä kaula, täysi reikä, sisäkierre ja teräsvipu. Lämpimään ja kylmään vesijohtoveteen sekä lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmiin. Voidaan käyttää myös imureille ja kevyemmille öljyille (kuten diesel).
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 25 |
| Lämpötila (°C) | 0 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3701-15 | 15 | 25 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 15,7 | |
| AT 3701-20 | 20 | 25 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 30,8 | |
| AT 3701-25 | 25 | 25 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 49,3 | |
| AT 3701-32 | 32 | 25 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 79 | |
| AT 3701-40 | 40 | 25 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 125,3 | |
| AT 3701-50 | 50 | 25 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 224,2 | |
| AT 3701V50 | 50 | 25 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Hitaasti liikkuva kahva | 224,2 |
Viridi-sulkuventtiili kuumalle ja kylmälle käyttövedelle sekä lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmille.
Voidaan käyttää myös tyhjiö- ja kevyt öljyissä (esim. diesel),
Palaville nesteille max 16 bar.
Soveltuu vedelle 0°C - 150°C. PN25 (Max 25bar - +110°C, max 16bar >110°C).
Soveltuu ilmalle -10°C - 150°C. PN25 (Max 20bar - +110°C, max 16bar >110°C).
Voidaan käyttää jopa -30°C:seen asti jäähdytysjärjestelmissä, joissa on glykoliyhdiste.
PSB.1 Palloventtiilit
Palloventtiili AT 3701-
PSB.1 Palloventtiilit
AFS 2016:1, 8 paragraf, Hyväksytty aineisto, 4MSI Common Approach - Part B – 17th Revision, 10th January 2023
Tuoteseloste: Hyväksytty
Tuote BVB ID: 115579
SundaHus: C-
Tavoiteaika: 2022-02-23
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Messinki (CuZn38As) (CW511L, Pb<0,1 %)> |
| 2 | Pallo | Ruostumaton teräs AISI 304 (1.4301) |
| 3 | Istukkarengas | PTFE (polytetrafluorieteeni) |
| 4 | Poxi | PTFE (polytetrafluorieteeni) |
| 5 | Vipu | Teräs |
Mitta-alue (DN): 10 - 50

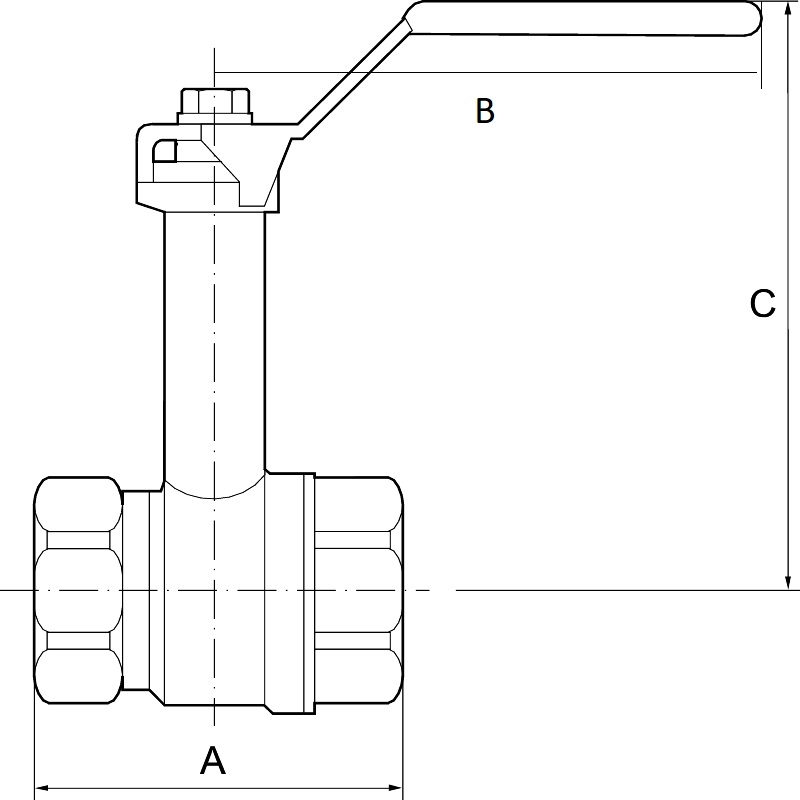

| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| A | 49 | 58 | 67 | 81 | 94 | 110 |
| B | 91.5 | 91.5 | 126.5 | 126.5 | 141.5 | 141.5 |
| C | 98 | 101 | 110 | 120 | 132 | 140 |
| Nettopaino (kg) | 0.3 | 0.395 | 0.63 | 0.9 | 1.37 | 1.945 |
Palloventtiili on täysvirtausmalli pitkällä "blow out-proof" -karalla.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn38As) (CW511L, Pb<0,1 %)>
Saapuvat materiaalit: Messinki, Teräs, Ruostumaton teräs, Muovi, Muut
Sisältyvä materiaalikoodi: Messinki (CuZn38As) (CW511L, Pb<0,1 %), pvc (polyvinyylikloridi), ptfe (polytetrafluorieteeni)>
Lämpötila (°C): 0 - 150
PN: 25
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
MagiCAD linkki: https://redir.magicad.cloud/product/72e4f0c0-b9a8-4925-97f9-f243368ed81d
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Virtaussuunta: kaksisuuntainen
Mahdollinen asennusasento: pystysuora, vaakasuora
Kaikissa venttiileissä on sisäinen putkikierre. Ilman- ja kaasujärjestelmissä voi olla tarpeen kiristää koteloa uudelleen, kun testipaine ylittää 6 bar. Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.
