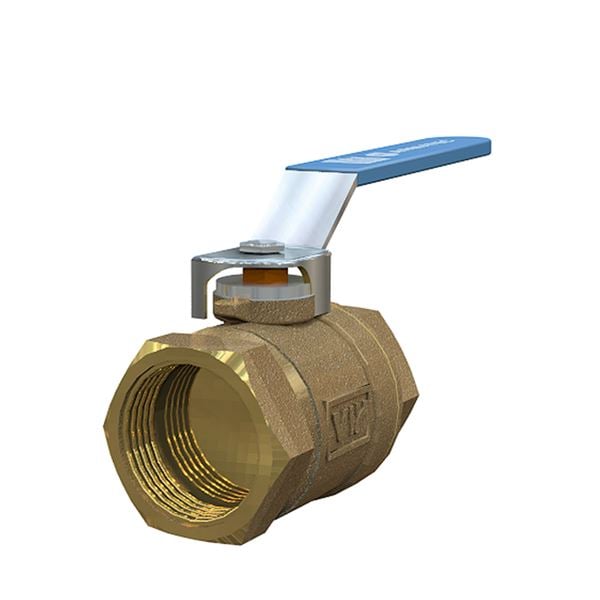

Matala kaula, täysi teho, sisäkierre ja teräskahva. Viridi-palloventtiili sinkinpoistoa kestävästä lyijyttömästä messingistä (alle 0,1 % lyijyä). Kuumalle ja kylmälle vesijohtovedelle sekä lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmille. Voidaan käyttää myös tyhjiö- ja kevyempiin öljyihin (esim. diesel).
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 25 - 40 |
| Lämpötila (°C) | 0 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3700-15 | 15 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 15,7 |
Viridi-sulkuventtiili kuumalle ja kylmälle vesijohtovedelle sekä lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmille. Voidaan käyttää myös tyhjiö- ja kevyempiin öljyihin (esim. diesel), Katso myös kohta "Asennus".
PSB.1 Palloventtiilit
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf
Tuotemerkintä: Valmistaja, PN ja DN.
Tuoteseloste: Hyväksytty
Tuote BVB ID: 115518
SundaHus: C-

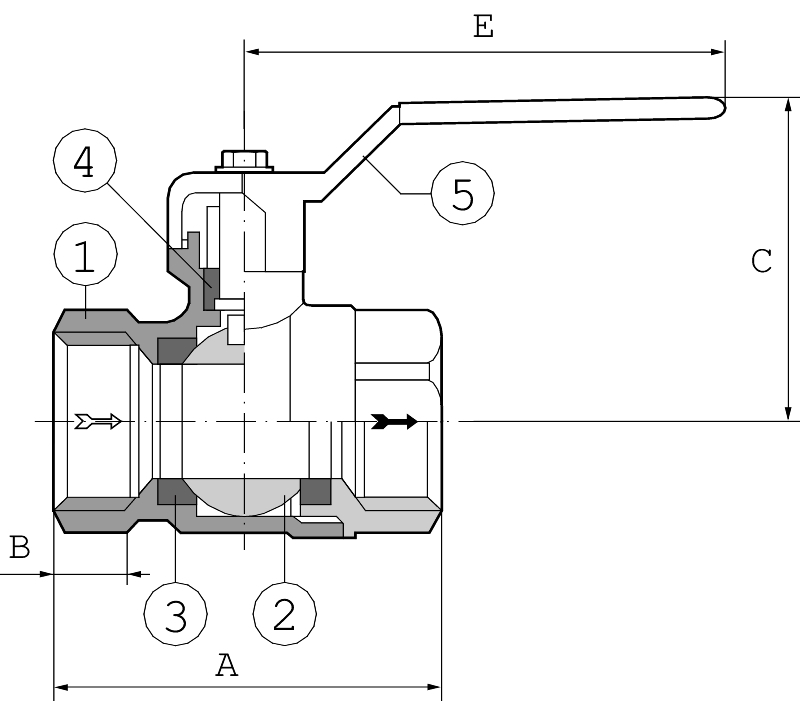

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Messinki (CuZn38As) (CW511L, Pb<0,1 %)> |
| 2 | Pallo | Ruostumaton teräs AISI 304 (1.4301) |
| 3 | Istukkarengas | PTFE (polytetrafluorieteeni) |
| 4 | Poxi | PTFE (polytetrafluorieteeni) |
| 5 | Vipu | Teräs |
Mitta-alue (DN): 10 - 50
| DN | A | B | C | E | Nettopaino (kg) |
|---|---|---|---|---|---|
| 15 | 49 | 12 | 53 | 91.5 | 0.22 |
AT 3700:ssa on täysi reikä ja säädettävä grafiittikotelo. AT3700:ssa on niin sanottu "blow-out safe" -varsi. Venttiilit DN40 ja DN50 voidaan hankkia pehmeästi sulkeutuvalla kahvalla, 3700V40 ja 3701V50.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn38As) (CW511L, Pb<0,1 %)>
Saapuvat materiaalit: Messinki, Ruostumaton teräs, Teräs, Muut
Sisältyvä materiaalikoodi: Messinki (CuZn38As) (CW511L, Pb<0,1 %), ptfe (polytetrafluorieteeni)>
Lämpötila (°C): 0 - 150
PN: 25 - 40
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
MagiCAD linkki: https://redir.magicad.cloud/product/b015e329-f245-4abf-ab06-5d04002568ed
| DN | KVS | Liitäntä 1 | Liitäntä 1 -erittely | Liitäntä 2 | Liitäntä 2 - erittely |
|---|---|---|---|---|---|
| 15 | 15.7 | Sisäkierre ISO 228-1 (G, BSPP) | 1/2 | Sisäkierre ISO 228-1 (G, BSPP) | 1/2 |
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Kaikissa venttiileissä on sisäinen putkikierre. Tiivistekotelon kiristäminen voi olla tarpeen ilma- ja kaasujärjestelmissä, jos paine ylittää 6 bar.
Sertifikaatti - CE (PDF-Tiedosto, 715 kB)
