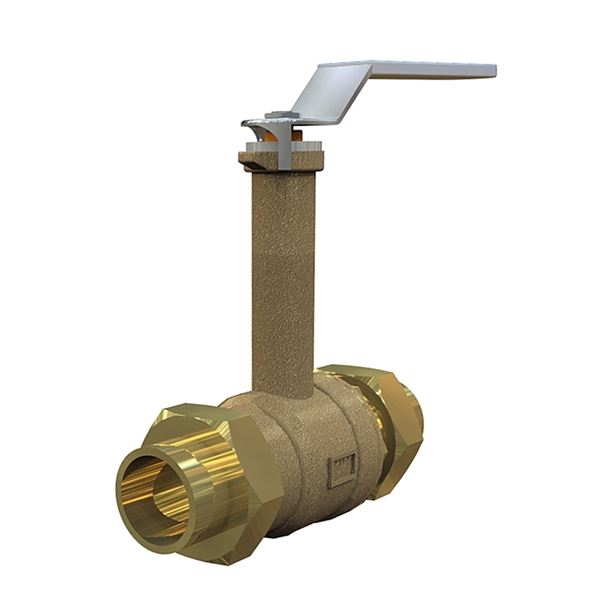

Sulkuventtiili kuumaa ja kylmää vettä varten. Voidaan käyttää myös jäähdytysjärjestelmissä sekä ilmalle, palamattomille kaasuille ja kevyemmille öljyille (esim. diesel). palloventtiili sinkinkestävästä metallista AT 3611. Cu....täysvirtauksella, valettu korkea varren kaula ja teräskahva.
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 16 |
| Lämpötila (°C) | -30 - 110 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT AT3611-15 | 15 | 16 | -30 - 110 | Juotetteva | Vipu | ||
| AT 3611-22 | 20 | 16 | -30 - 110 | Juotetteva | Vipu | ||
| AT 3611-76 | 50 | 16 | -30 - 110 | Juotetteva | Vipu |
Sulkuventtiili kuumaa ja kylmää vettä varten. Voidaan käyttää myös jäähdytysjärjestelmissä ja ilmalla, palamattomilla kaasuilla ja kevyillä öljyillä (esim. diesel), katso myös kohta "Asennus". Silikoniton.
PSB.1 Palloventtiilit
AFS 2016:1, 8 paragraf
Tuoteseloste: Vältetty
Tuote BVB ID: 8325
SundaHus: C-
Ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23 11:58
Mitta-alue (DN): 10 - 50
AT 3611:n rakennepituus on SS 1129:n mukainen mitassa 10-54. 10-54. Liitäntäpäät on varustettu SMS 3269:n mukaisella kartio-/väriliitoksella (sama kuin RSK 4012).
AT 3611:ssä on korkea karan kaula. Soveltuu asennukseen, jossa venttiili on ylieristettävä.
AT 3611 DN 40-50 on varustettu hitaasti sulkeutuvalla kahvalla.
(Jos halutaan tavallinen kahva, valitse 3611S42, 3611S54 tai 3611S70.)
Venttiileissä on täysi virtaus (paitsi mitat 70-76).
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn36Pb2As) (CW602N)
Saapuvat materiaalit: Messinki, Teräs, Muut
Sisältyvä materiaalikoodi: PTFE (polytetrafluorieteeni)
Lämpötila (°C): -30 - 110
PN: 16
Liitäntä: Juotetteva
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Virtaussuunta: kaksisuuntainen
Mahdollinen asennusasento: pystysuora, vaakasuora
Juotosliitokset on poistettava ennen juottamista. Venttiilin kierteet ja tiivistepinnat on voideltava kokoonpanon helpottamiseksi. Älä koskaan purista venttiilin runkoa putkipihdeillä tai ruuvipuristimella. Kun kiinnität venttiiliä, käytä aina olemassa olevaa vastapainoa. Jälkikiristys voi olla tarpeen ilma- ja kaasujärjestelmissä, kun paine ylittää 6 bar. Parhaan suorituskyvyn saavuttamiseksi venttiiliä tulisi käyttää vähintään 2 kertaa vuodessa.
