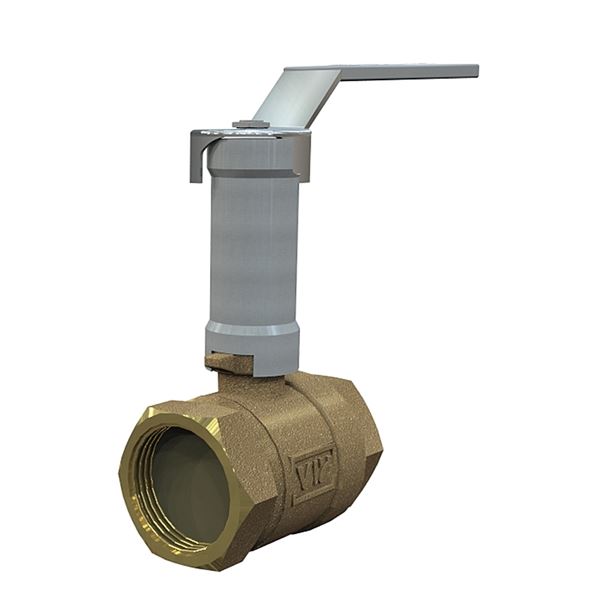

Sinkinkadon kestävää messinkinen palloventtiili, jossa on valettu korkea kaula, täysi virtaus, sisäkierre ja teräskahva kuumalle ja kylmälle vedelle. Voidaan käyttää myös tyhjiö- ja kevyt öljyille (esim. diesel).
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 40 |
| Lämpötila (°C) | 0 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3606-10 | 10 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 5,8 | |
| AT 3606-15 | 15 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 15,7 | |
| AT 3606-20 | 20 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 30,8 | |
| AT 3606-25 | 25 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 49,3 | |
| AT 3606-32 | 32 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 79 | |
| AT 3606-40 | 40 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 125,3 | |
| AT 3606-50 | 50 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 224,2 |
Sulkuventtiili kuumaa ja kylmää vettä varten. Voidaan käyttää myös ilmalle, alipaineelle ja kevyille öljyille (esim. diesel). Silikonivapaa.
PSB.1 Palloventtiilit
AFS 2016:1, 8 paragraf
Tuoteseloste: Vältetty
Tuote BVB ID: 8548
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23
Mitta-alue (DN): 10 - 50
AT 3606 -mallissa on "blow out" kara. AT 3606V on varustettu hitaasti sulkeutuvalla kahvalla. AT 3606:ssa on asennettu alumiininen karan jatke.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn36Pb2As) (CW602N)
Saapuvat materiaalit: Messinki, Teräs, Muut
Sisältyvä materiaalikoodi: Messinki (CuZn36Pb2As) (CW602N), PTFE (polytetrafluorieteeni)
Lämpötila (°C): 0 - 150
PN: 40
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Katso erilliset käyttöohjeet.
3606-_CE_1.pdf (PDF-Tiedosto, 715 kB)
