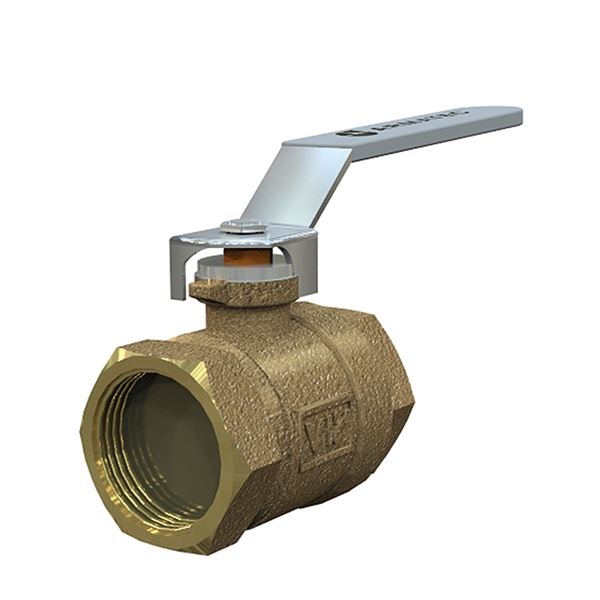

Palloventtiili AT 3605-

Sinkkikadon kestävästä messingistä valmistettu palloventtiili, jossa on matala kaula, täysi virtaus, sisäkierre ja teräskahva kuumalle ja kylmälle vedelle. Voidaan käyttää myös alipaineelle ja kevyille öljyille (esim. diesel). Grafiittitiiviste. 3606:ssa on pidennetty korkea kaula.

Mitta-alue (DN)	10 - 50
PN	40
Lämpötila (°C)	0 - 150
Materiaali pääosin	Messinki

Tuotteella on C- luokitus
Tuotteella tai tuotteen osilla EPD:t.
Täyttää vaatimuksen Undviks

Vaihtoehdot
Tuotetiedot
Lataus
Piirrustukset

Vaihtoehdot

AT-numero	DN	PN	Lämpötila (°C)	Liitäntä	Ohjaus	KVS
AT 3605-15	15	40	0 - 150	Sisäkierre ISO 228-1 (G, BSPP)	Vipu	15,7
AT 3605-20	20	40	0 - 150	Sisäkierre ISO 228-1 (G, BSPP)	Vipu	30,8
AT 3605-25	25	40	0 - 150	Sisäkierre ISO 228-1 (G, BSPP)	Vipu	49,3

Tuotetiedot

Käyttöalue

Sulkuventtiili kuumaa ja kylmää vettä varten. Voidaan käyttää myös ilmalle, alipaineelle ja kevyille öljyille (esim. diesel). Silikoniton.

AMA-teksti

PSB.1 Palloventtiilit

Laadunvarmistus

AFS 2016:1, 8 paragraf

Energia- ja ympäristöselvitys

Tuoteseloste: Vältetty

Tuote BVB ID: 8548

SundaHus: C-

REACH-asetuksen mukainen ilmoitusvelvollisuus

Tavoiteaika: 2024-09-23

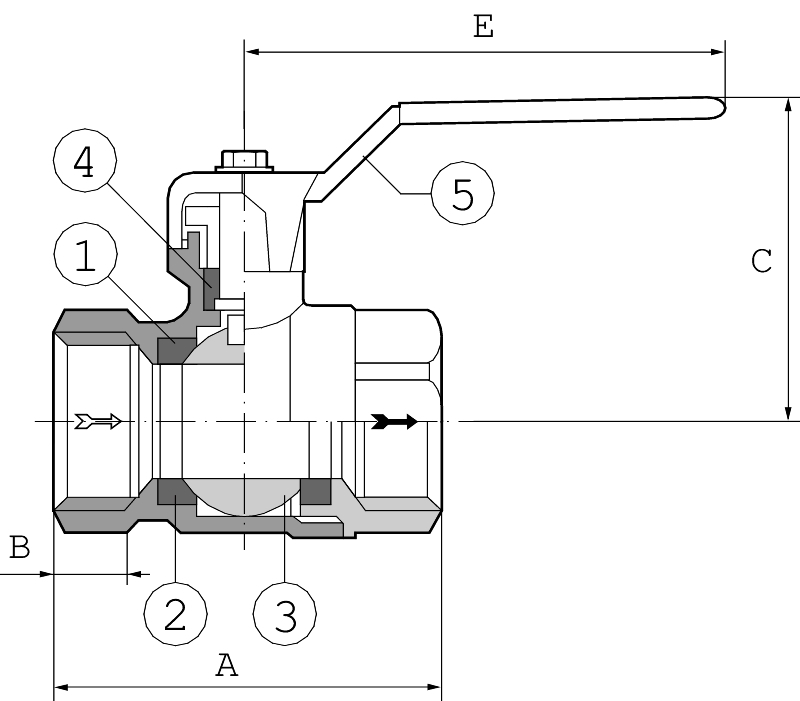

Osaluettelo

Pos	Komponentti	Materiaali
1	Venttiilipesä	Messinki (CuZn36Pb2As) (CW602N)
2	Kara	Messinki (CuZn36Pb2As) (CW602N)
3	Pallo	Messinki (CuZn36Pb2As) (CW602N)
4	Istukkarengas	PTFE (polytetrafluorieteeni)
5	Poxi	Grafiitti
6	Vipu	Teräs

Mitat ja paino

Mitta-alue (DN): 10 - 50

Toiminta ja rakenne

AT 3605:ssä on ns. "blow out" kara. AT 3605V on varustettu hitaasti sulkeutuvalla kahvalla. AT 3606:ssa on asennettu alumiininen karan jatke.

Tekniset tiedot

Materiaali pääosin: Messinki

Päämateriaalin koodi: Messinki (CuZn36Pb2As) (CW602N)

Saapuvat materiaalit: Messinki, Teräs, Muut

Sisältyvä materiaalikoodi: Messinki (CuZn36Pb2As) (CW602N), PTFE (polytetrafluorieteeni)

Lämpötila (°C): 0 - 150

PN: 40

Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)

ETIM-luokitus: EC011343 - Palloventtiili

BK04-koodi: 20702 Palloventtiilit

MagiCAD linkki: https://redir.magicad.cloud/product/3c138e61-ec7a-4403-ad9d-8c7e2a6af317

Asennus ja huolto

Virtaussuunta: Kaksisuuntainen

Mahdollinen asennusasento: Pystysuora, Vaakasuora

Virtaussuunta: kaksisuuntainen

Mahdollinen asennusasento: pystysuora, vaakasuora

Kaikissa venttiileissä on sisäinen putkikierre.
Jälkikiristys voi olla tarpeen, kun testipaine ylittää 6 bar (e). parhaan suorituskyvyn saavuttamiseksi venttiiliä on käytettävä vähintään 2 kertaa vuodessa.
