Sulkuventtiili lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmiin. Voidaan käyttää myös tyhjiö- ja kevytöljyissä (esim. diesel), katso myös kohta "Asennus".
| Tuotevalikoima | Palloventtiili AT 3601- |
|---|---|
| DN | 20 |
| PN | 40 |
| Lämpötila (°C) | -10 - 150 |
| Liitäntä | Sisäkierre ISO 228-1 (G, BSPP) |

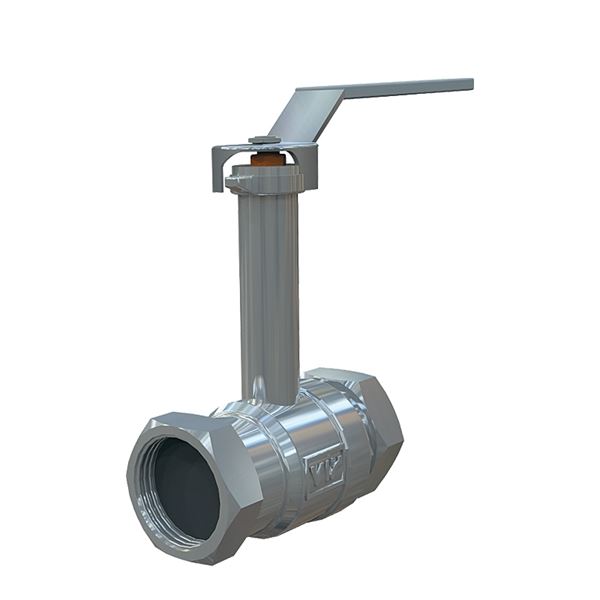

AT3601 DN20
Pitkä kara
Alkuperämaa: IT Italia
Tullikoodi: 84818081
SCIP-numero: b9c440fa-966d-4c25-a44c-2d1b1239ca91
EPD
REACH-asetuksen mukainen ilmoitusvelvollisuus
Saapumispäivämäärä: 2024-09-23
Nettopaino (kg): 0.385
Bruttopaino (kg): 0.385
DN: 20
Mitta A (mm): 58
Mitta B (mm): 101
Mitta C (mm): 91.5
PN: 40
Liitäntöjen lukumäärä: 2
Liitäntä 1: Sisäkierre ISO 228-1 (G, BSPP)
Liitäntä 1 -erittely: 3/4
Liitäntä 2: Sisäkierre ISO 228-1 (G, BSPP)
Liitäntä 2 - erittely: 3/4
Lämpötila (°C): -10 - 150
Suoritustapa: Venttiilit
Suoritus: Täysi reikä
Vuotoluokka: Rate A acc. to EN 12266-1:2012
Väliaine: Lämmitysvesi, Jäähdytysvesi, Ilma, Etanoli, Etyylialkoholi, Etyleeniglykoli, Propyleeniglykoli
KVS: 30.8
Ohjaus: Vipu
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3601-10 | 10 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 5,8 | |
| AT 3601-15 | 15 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 15,7 | |
| AT 3601-20 | 20 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 30,8 | |
| AT 3601-25 | 25 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 49,3 | |
| AT 3601-32 | 32 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 79 | |
| AT 3601-40 | 40 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 125,3 | |
| AT 3601-50 | 50 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 224,2 |
3601-_CE_1.pdf (PDF-Tiedosto, 715 kB)
