Sulkuventtiili lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmiin. Voidaan käyttää myös tyhjiö- ja kevytöljyissä (esim. diesel), katso myös kohta "Asennus".
| Mitta-alue (DN) | 10 - 100 |
|---|---|
| PN | 25 - 40 |
| Lämpötila (°C) | -10 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3601-10 | 10 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 5,8 | |
| AT 3601-15 | 15 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 15,7 | |
| AT 3601-20 | 20 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 30,8 | |
| AT 3601-25 | 25 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 49,3 | |
| AT 3601-32 | 32 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 79 | |
| AT 3601-40 | 40 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 125,3 | |
| AT 3601-50 | 50 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | 224,2 |
Sulkuventtiili lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmiin. Voidaan käyttää myös tyhjiö- ja kevyt öljyissä (esim. diesel), katso myös kohta "Asennus". Silikonivapaa (venttiili ei sisällä silikonipohjaista tiiviste- tai voiteluaineita. Ei voida taata, että tuote on silikonivapaa, joka voi tulla ympäristöstä, kuten manuaalisesta käsittelystä, kuljetuksesta, varastoinnista jne.). PN40 ≤DN50:lle (max 40bar tyhjänä +95°C, max 25bar +150°C:ssa).
PN25 ≥DN65:lle (Max 25bar tom +95°C, max 16bar +150°C:ssa).
Soveltuu vedelle 0°C - 150°C.
Soveltuu ilmalle -10°C - 150°C.
Voidaan käyttää jopa -30°C:seen asti jäähdytysjärjestelmissä, joissa on glykoliyhdiste.
PSB.1 Palloventtiilit
AFS 2016:1, 8 paragraf
Tuoteseloste: Vältetty
Tuote BVB ID: 43123
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23
Mitta-alue (DN): 10 - 100

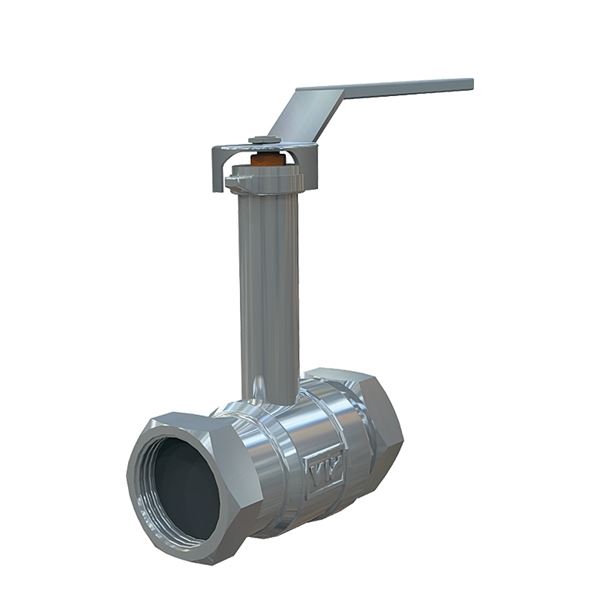

AT 3601:ssä on korkea karan kaula DN 10-50. Soveltuu asennukseen, jossa venttiili on ylieristetty. AT 3600:ssa ja 3602:ssa on niin sanottu "blow out proof" -kara.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)
Saapuvat materiaalit: Messinki, Teräs, Muut
Sisältyvä materiaalikoodi: Messinki (CuZn40Pb2) (CW617N) (2.0402), PTFE (polytetrafluorieteeni)
Lämpötila (°C): -10 - 150
PN: 25 - 40
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Virtaussuunta: kaksisuuntainen
Mahdollinen asennusasento: pystysuora, vaakasuora
Kaikissa venttiileissä on sisäinen putkikierre.
Ilman- ja kaasujärjestelmissä voi olla tarpeen kiristää täytekotelo uudelleen, kun testipaine ylittää 6 bar. Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.
3601-_CE_1.pdf (PDF-Tiedosto, 715 kB)
