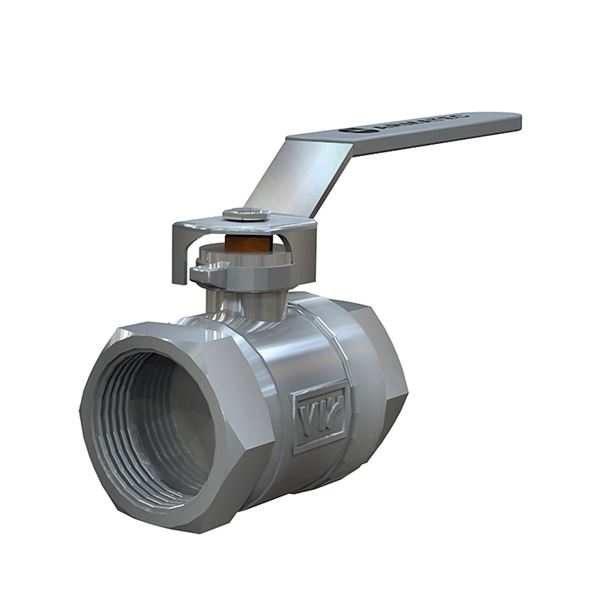

Sulkuventtiili lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmiin. Voidaan käyttää myös tyhjiö- ja kevytöljyissä (esim. diesel), katso myös kohta "Asennus".
| Mitta-alue (DN) | 8 - 100 |
|---|---|
| PN | 25 - 40 |
| Lämpötila (°C) | -10 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3600-15 | 15 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | ||
| AT 3600-20 | 20 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | ||
| AT 3600-25 | 25 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu | ||
| AT 3600-50 | 50 | 40 | -10 - 150 | Sisäkierre ISO 228-1 (G, BSPP) | Vipu |
Sulkuventtiili lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmiin. Voidaan käyttää myös tyhjiö- ja kevytöljyissä (esim. diesel), katso myös kohta "Asennus". Silikonivapaa (venttiili ei sisällä silikonipohjaista tiiviste- tai voiteluaineita. Ei voida taata, että tuote on vapaa silikonista, joka voi tulla ympäristöstä, kuten manuaalisesta käsittelystä, kuljetuksesta, varastoinnista jne.). PN40 ≤DN50:lle (max 40bar tyhjänä +95°C, max 25bar +150°C:ssa).
PN25 ≥DN65:lle (Max 25bar tom +95°C, max 16bar +150°C:ssa).
Soveltuu vedelle 0°C - 150°C.
Soveltuu ilmalle -10°C - 150°C.
Voidaan käyttää jopa -30°C:seen asti jäähdytysjärjestelmissä, joissa on glykoliyhdiste.
PSB.1 Palloventtiilit
AFS 2016:1, 8 paragraf
Tuoteseloste: Vältetty
Tuote BVB ID: 43123
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Pallo | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
| 3 | Istukkarengas | PTFE (polytetrafluorieteeni) |
| 4 | Poxi | Grafiitti |
| 5 | Vipu | Teräs |
Mitta-alue (DN): 8 - 100
AT 3601:ssä on korkea karan kaula DN 10-50. Soveltuu asennukseen, jossa venttiili on ylieristetty. AT 3600:ssa ja 3602:ssa on niin sanottu "blow out proof" -kara.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)
Saapuvat materiaalit: Messinki, Teräs, Muut
Sisältyvä materiaalikoodi: Messinki (CuZn40Pb2) (CW617N) (2.0402), PTFE (polytetrafluorieteeni)
Lämpötila (°C): -10 - 150
PN: 25 - 40
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: pystysuora, vaakasuora
Kaikissa venttiileissä on sisäinen putkikierre.
Jälkikiristys voi olla tarpeen, kun testipaine ylittää 6 bar. Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.
