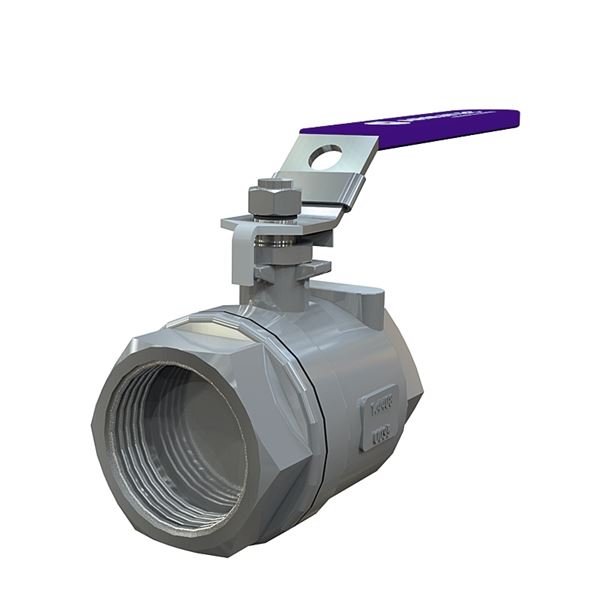

Ruostumattomasta teräksestä/PTFE:stä valmistettu täysaukkoinen palloventtiili, jossa on sisäkierre. Pääasiassa hapoille ja suolaliuoksille, liuottimille, alkoholeille ja öljytuotteille.
| Tuotevalikoima | Palloventtiili AT 3535A |
|---|---|
| DN | 10 |
| PN | 63 |
| Lämpötila (°C) | -20 - 200 |
| Liitäntä | Sisäkierre ISO 228-1 (G, BSPP) |
AT3535A DN10 PN63
Palloventtiili hst, R3/8", PN63
Alkuperämaa: ES Espanja
Tullikoodi: 84818081
Nettopaino (kg): 0.205
Bruttopaino (kg): 0.205
DN: 10
Mitta A (mm): 50
Mitta B (mm): 48
Mitta C (mm): 91
Liitäntöjen lukumäärä: 2
Liitäntä 1: Sisäkierre ISO 228-1 (G, BSPP)
Liitäntä 1 -erittely: 3/8
Liitäntä 2: Sisäkierre ISO 228-1 (G, BSPP)
Liitäntä 2 - erittely: 3/8
PN: 63
Lämpötila (°C): -20 - 200
Suoritustapa: Venttiilit
Suoritus: Täysi reikä
Vuotoluokka: Rate A acc. to EN 12266-1:2012
Väliaine: Kalsiumkloridi, Etyylialkoholi, Etyleeniglykoli, Maakaasu, Öljytuotteet, Propyleeniglykoli, Merivesi, Natriumkloridi, Vesijohtovesi
KVS: 12
Ohjaus: Lukittu vipu
Tarvittava vääntömomentti (Nm): 4
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS |
|---|---|---|---|---|---|---|
| AT 3535A10 | 10 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 12 |
| AT 3535A15 | 15 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 38 |
| AT 3535A20 | 20 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 66 |
| AT 3535A25 | 25 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 105 |
| AT 3535A32 | 32 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 190 |
| AT 3535A40 | 40 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 275 |
| AT 3535A50 | 50 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 480 |
