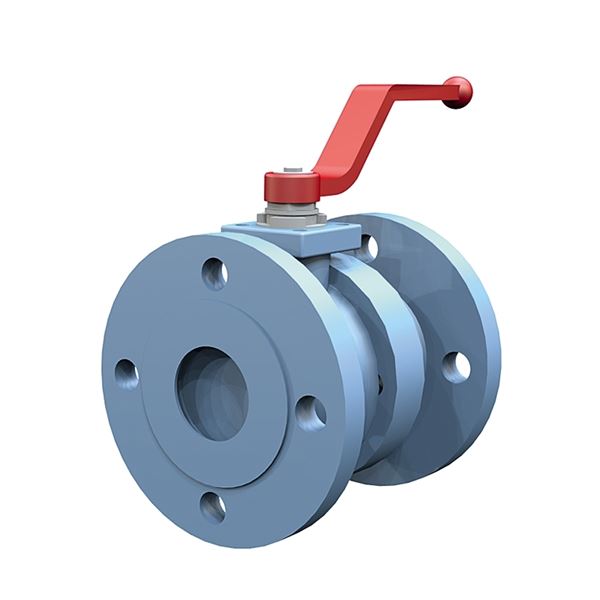

Laipallinen palloventtiili haponkestävästä teräksestä, rakennemitta DIN 3202 F4 mukaan. 2-osainen, helppohuoltoinen rakenne. Ensisijaisesti hapoille, suolaliuoksille, liottimille, alkoholille, maakaasulle ja petrokemian tuotteille.
| Tuotevalikoima | JC-palloventtiilit AT 3585- |
|---|---|
| DN | 50 |
| PN | 40 |
| Lämpötila (°C) | -29 - 200 |
| Liitäntä | Laipallinen EN1092 |
AT3585HT DN50 PN40
HT-tiivisteet
Alkuperämaa: ES Espanja
Tullikoodi: 84818081
Nettopaino (kg): 4
Bruttopaino (kg): 4
DN: 50
Mitta A (mm): 150
Mitta B (mm): 186
Mitta C (mm): 213
PN: 40
Liitäntöjen lukumäärä: 2
Liitäntä 1: Laipallinen EN1092
Liitäntä 1 -erittely: PN40
Liitäntä 2: Laipallinen EN1092
Liitäntä 2 - erittely: PN40
Lämpötila (°C): -29 - 200
Suoritustapa: Venttiilit
Suoritus: Täysi reikä
Vuotoluokka: Rate A acc. to EN 12266-1:2012
Väliaine: Merivesi, Öljytuotteet, Maakaasu, Happi, Etanoli, Etyylialkoholi, Etyleeniglykoli, Propyleeniglykoli, Kalsiumkloridi, Natriumkloridi, Syövyttävät nesteet, Typpi
KVS: 270
ISO 5211 -standardin mukainen liitäntä: F07
Karan tyyppi: Litteä pää
Ohjaus: Vipu
Tarvittava vääntömomentti (Nm): 46
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3585HT20 | 20 | 40 | -29 - 200 | Laipallinen EN1092 | Vipu | 40 | |
| AT 3585HT25 | 25 | 40 | -29 - 200 | Laipallinen EN1092 | Vipu | 75 | |
| AT 3585HT32 | 32 | 40 | -29 - 200 | Laipallinen EN1092 | Vipu | 130 | |
| AT 3585HT40 | 40 | 40 | -29 - 200 | Laipallinen EN1092 | Vipu | 170 | |
| AT 3585HT50 | 50 | 40 | -29 - 200 | Laipallinen EN1092 | Vipu | 270 | |
| AT 3585HT80 | 80 | 40 | -29 - 200 | Laipallinen EN1092 | Vipu | 1000 | |
| AT 3585HT100 | 100 | 40 | -29 - 200 | Laipallinen EN1092 | Vipu | 1650 | |
| AT 3585-125 | 125 | -29 - 200 | Laipallinen EN1092 | ||||
| AT 3585-16-100 | 100 | -29 - 200 | Laipallinen EN1092 | ||||
| AT 3585-16-65 | 65 | -29 - 200 | Laipallinen EN1092 |
Manuaalinen (PDF-Tiedosto, 223 kB)
3585_PDS_ENG_1.pdf (PDF-Tiedosto, 705 kB)
Tuote data sheet (PDF-Tiedosto, 664 kB)
