JC-palloventtiilit AT 3585HT25

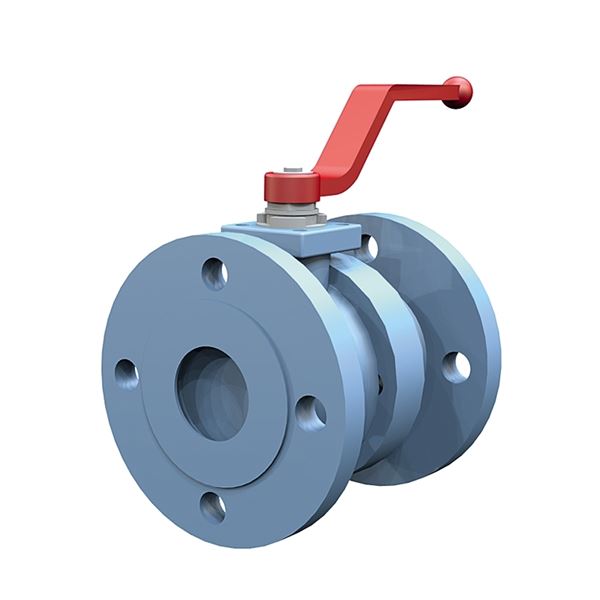

Laipallinen palloventtiili haponkestävästä teräksestä, rakennemitta DIN 3202 F4 mukaan. 2-osainen, helppohuoltoinen rakenne. Ensisijaisesti hapoille, suolaliuoksille, liottimille, alkoholille, maakaasulle ja petrokemian tuotteille.

Tekniset tiedot

TuotevalikoimaJC-palloventtiilit AT 3585-
DN25
PN40
Lämpötila (°C)-29 - 200
LiitäntäLaipallinen EN1092
  • Arviointi C- - SundaHus ympäristötiedot Tuotteella on C- luokitus

Artikelinformation

AT3585HT DN25 PN40
Palloventtiili teräs, lämmönkest.tiiv.

Alkuperämaa: ES Espanja

Tullikoodi: 84818081

Mitat ja paino

Nettopaino (kg): 4.831

Bruttopaino (kg): 4.831

DN: 25

Mitta A (mm): 125

Mitta B (mm): 112

Mitta C (mm): 160

Tekniset tiedot

PN: 40

Liitäntöjen lukumäärä: 2

Liitäntä 1: Laipallinen EN1092

Liitäntä 1 -erittely: PN40

Liitäntä 2: Laipallinen EN1092

Liitäntä 2 - erittely: PN40

Lämpötila (°C): -29 - 200

Suoritustapa: Venttiilit

Suoritus: Täysi reikä

Vuotoluokka: Rate A acc. to EN 12266-1:2012

Väliaine: Merivesi, Öljytuotteet, Maakaasu, Happi, Etanoli, Etyylialkoholi, Etyleeniglykoli, Propyleeniglykoli, Kalsiumkloridi, Natriumkloridi, Syövyttävät nesteet, Typpi

KVS: 75

ISO 5211 -standardin mukainen liitäntä: F05

Karan tyyppi: Litteä pää

Ohjaus: Vipu

Tarvittava vääntömomentti (Nm): 20

Lataus

Vaihtoehdot

AT-numero DN PN Lämpötila (°C) Liitäntä Ohjaus KVS Lukumäärä
AT 3585HT20 20 40 -29 - 200 Laipallinen EN1092 Vipu 40
AT 3585HT25 25 40 -29 - 200 Laipallinen EN1092 Vipu 75
AT 3585HT32 32 40 -29 - 200 Laipallinen EN1092 Vipu 130
AT 3585HT40 40 40 -29 - 200 Laipallinen EN1092 Vipu 170
AT 3585HT50 50 40 -29 - 200 Laipallinen EN1092 Vipu 270
AT 3585HT80 80 40 -29 - 200 Laipallinen EN1092 Vipu 1000
AT 3585HT100 100 40 -29 - 200 Laipallinen EN1092 Vipu 1650
AT 3585-125 125 -29 - 200 Laipallinen EN1092
AT 3585-16-100 100 -29 - 200 Laipallinen EN1092
AT 3585-16-65 65 -29 - 200 Laipallinen EN1092
