JC-palloventtiilit AT 3585-

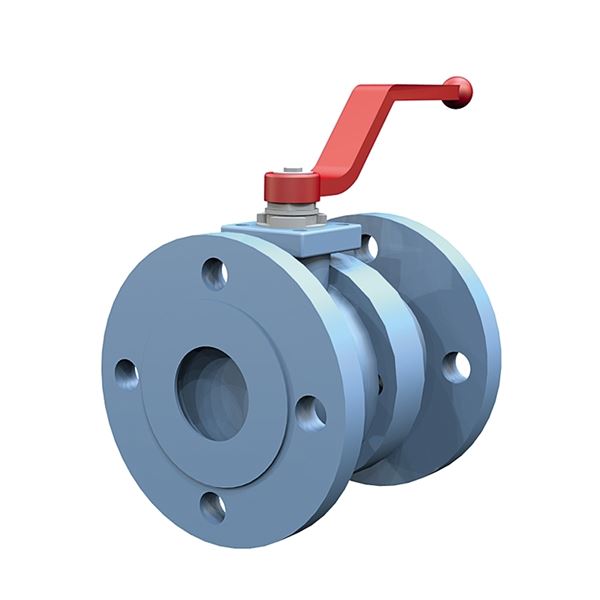

Laipallinen palloventtiili haponkestävästä teräksestä, rakennemitta DIN 3202 F4 mukaan. 2-osainen, helppohuoltoinen rakenne. Ensisijaisesti hapoille, suolaliuoksille, liottimille, alkoholille, maakaasulle ja petrokemian tuotteille.

Mitta-alue (DN)15 - 300
PN16 - 40
Lämpötila (°C)-29 - 200
Materiaali pääosinTeräs
  • Arviointi C- - SundaHus ympäristötiedot Tuotteella on C- luokitus

Vaihtoehdot

AT-numero DN PN Lämpötila (°C) Liitäntä Ohjaus KVS Lukumäärä
AT 3585HT20 20 40 -29 - 200 Laipallinen EN1092 Vipu 40
AT 3585HT25 25 40 -29 - 200 Laipallinen EN1092 Vipu 75
AT 3585HT32 32 40 -29 - 200 Laipallinen EN1092 Vipu 130
AT 3585HT40 40 40 -29 - 200 Laipallinen EN1092 Vipu 170
AT 3585HT50 50 40 -29 - 200 Laipallinen EN1092 Vipu 270
AT 3585HT80 80 40 -29 - 200 Laipallinen EN1092 Vipu 1000
AT 3585HT100 100 40 -29 - 200 Laipallinen EN1092 Vipu 1650
AT 3585-125 125 -29 - 200 Laipallinen EN1092
AT 3585-16-100 100 -29 - 200 Laipallinen EN1092
AT 3585-16-65 65 -29 - 200 Laipallinen EN1092

Tuotetiedot

Käyttöalue

Sulkuventtiili ensisijaisesti hapoille, suolaliuoksille, liottimille, alkoholille, maakaasulle ja petrokemian tuotteille.

AMA-teksti

PSB.1 Palloventtiilit

Laadunvarmistus

PED 2014/68/EU, AFS 2016:1

Tuote on CE-merkitty

Energia- ja ympäristöselvitys

SundaHus: C-

Osaluettelo

PosKomponenttiMateriaali
1VenttiilipesäTeräs GP240GH N (1.0619)
2PalloHaponkestävä ruostumaton teräs 316 (1.4408)
3IstukkarengasPTFE (polytetrafluorieteeni)
4KaraHaponkestävä ruostumaton teräs 316 (1.4408)
5Karan tiivistePTFE (polytetrafluorieteeni)

Mitat ja paino

Mitta-alue (DN): 15 - 300

Mitat

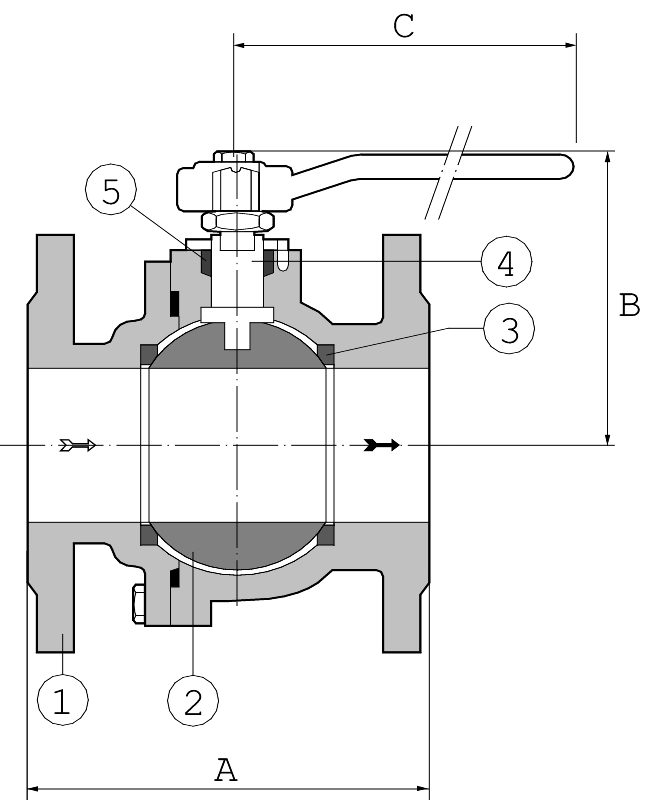

DNABCD
2012098160
25125112160
32130163213
40140176213
50150186213
80180216300
100190215465
125
65170203300

Toiminta ja rakenne

Kaksiosainen runko täydellä virtausaukolla. Uiva pallo. Fire safe-rakenne.
Massiivipallo ja uloslentämätön antistaattinen kararakenne.
Rakennemitat standardin DIN 3202 F18 mukaisesti. Kaksoiskara DN200 ja suuremmat.
Toimilaitelaippa ISO 5211 mukainen

Tekniset tiedot

Materiaali pääosin: Teräs

Päämateriaalin koodi: Teräs GP240GH N (1.0619)

Saapuvat materiaalit: Ruostumaton teräs, Teräs, Muut

Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs 316 (1.4408, CF8M), Teräs GP240GH N (1.0619), PTFE (polytetrafluorieteeni)

Lämpötila (°C): -29 - 200

PN: 16 - 40

Liitäntä: Laipallinen EN1092

ETIM-luokitus: EC011343 - Palloventtiili

BK04-koodi: 20702 Palloventtiilit

Asennus ja huolto

Virtaussuunta: Kaksisuuntainen

Mahdollinen asennusasento: Pystysuora, Vaakasuora

AT 3582 DN 15-100 PN40 laipoin
AT 3582 DN 125-300 laipoin PN16:n mukaan. Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.

Lataus

Piirrustukset
