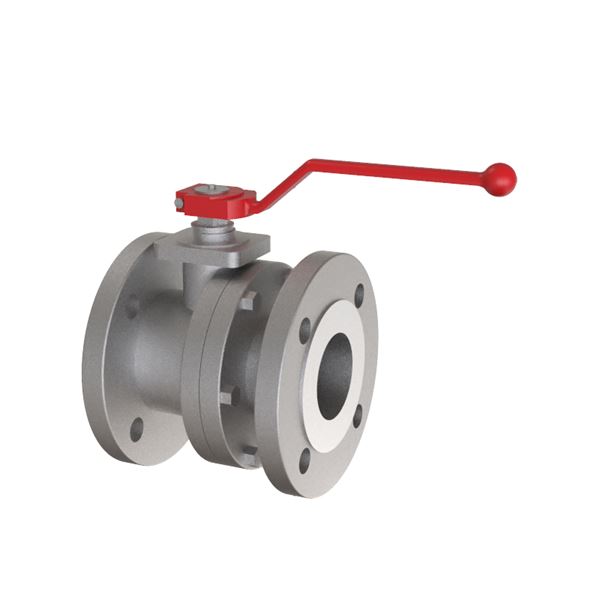

JC-palloventtiilit AT 3582-

Laipallinen palloventtiili haponkestävästä teräksestä, rakennemitta DIN 3202 F4 mukaan. 2-osainen, helppohuoltoinen rakenne. Ensisijaisesti hapoille, suolaliuoksille, liottimille, alkoholille, maakaasulle ja petrokemian tuotteille.

Mitta-alue (DN)	15 - 300
PN	16 - 40
Lämpötila (°C)	-50 - 200
Materiaali pääosin	Ruostumaton teräs

Tuotteella on C- luokitus

Vaihtoehdot
Tuotetiedot
Lataus
Piirrustukset

Vaihtoehdot

AT-numero	DN	PN	Lämpötila (°C)	Liitäntä	Ohjaus	KVS
AT 3582-15	15	40	-50 - 200	Laipallinen EN1092	Vipu	20
AT 3582-25	25	40	-50 - 200	Laipallinen EN1092	Vipu	75
AT 3582-32	32	40	-50 - 200	Laipallinen EN1092	Vipu	130
AT 3582-40	40	40	-50 - 200	Laipallinen EN1092	Vipu	170
AT 3582-50	50	40	-50 - 200	Laipallinen EN1092	Vipu	270
AT 3582-65	65	40	-50 - 200	Laipallinen EN1092	Vipu	550
AT 3582-16-65	65	16	-50 - 200	Laipallinen EN1092	Vipu	550
AT 3582-80	80	40	-50 - 200	Laipallinen EN1092	Vipu	1000
AT 3582-16-80	80	16	-50 - 200	Laipallinen EN1092	Vipu	1000
AT 3582-100	100	40	-50 - 200	Laipallinen EN1092	Vipu	1650
AT 3582-16-100	100	16	-50 - 200	Laipallinen EN1092	Vipu	1650
AT 3582-150	150	16	-50 - 200	Laipallinen EN1092	Vipu	4200

Tuotetiedot

Käyttöalue

Sulkuventtiili ensisijaisesti hapoille, suolaliuoksille, liottimille, alkoholille, maakaasulle ja petrokemian tuotteille.

AMA-teksti

PSB.1 Palloventtiilit

Laadunvarmistus

PED 2014/68/EU, PED 2014/68/EU art 4.3, AFS 2016:1, AFS 2016:1, 8 paragraf, TA-ilmaa

Tuote on CE-merkitty

Energia- ja ympäristöselvitys

SundaHus: C-

Tavoiteaika: 2024-09-16

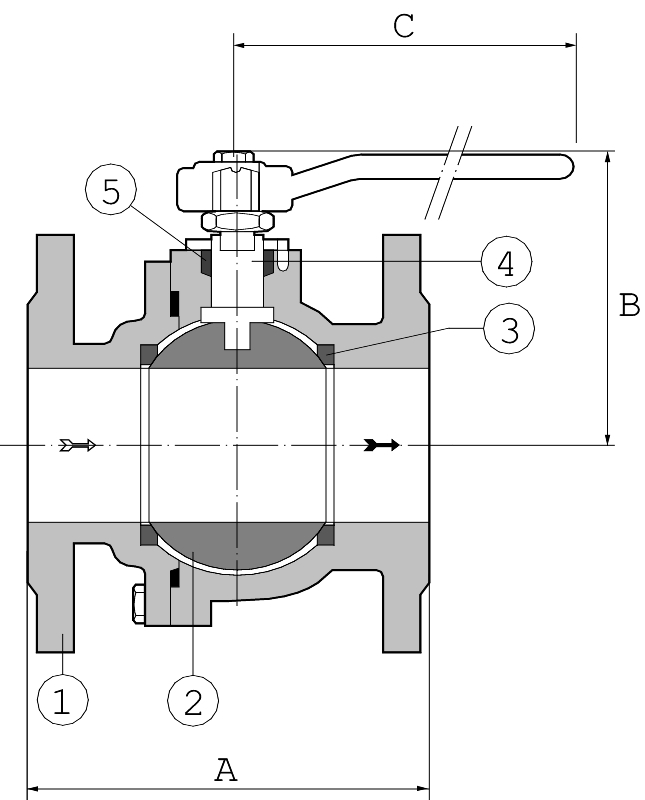

Osaluettelo

Pos	Komponentti	Materiaali
1	Venttiilipesä	Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
2	Pallo	Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
3	Istukkarengas	PTFE (polytetrafluorieteeni)
4	Kara	Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
5	Karan tiiviste	PTFE (polytetrafluorieteeni)
6	vipu

Mitat ja paino

Mitta-alue (DN): 15 - 300

Mitat

Artikkelinumero	A	B	C	Nettopaino (kg)
3582-15	115	95	160	2.938
3582-25	125	112	160	4.582
3582-32	130	163	213	7.2
3582-40	140	176	213	8.932
3582-50	150	186	213	11.985
3582-65	170	203	300	17.5
3582-16-65	170	203	300	15.6
3582-80	180	216	300	23.8
3582-16-80	180	216	300	15.6
3582-100	190	215	465	34
3582-16-100	190	215	465	32
3582-150	350	279	774	80

Toiminta ja rakenne

Kaksiosainen runko täydellä virtausaukolla. Uiva pallo. Fire safe-rakenne.
Massiivipallo ja uloslentämätön antistaattinen kararakenne.
Rakennemitat standardin DIN 3202 F18 mukaisesti. Kaksoiskara DN200 ja suuremmat.
Toimilaitelaippa ISO 5211 mukainen

Tekniset tiedot

Materiaali pääosin: Ruostumaton teräs

Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)

Saapuvat materiaalit: Valurauta, Ruostumaton teräs, Muut

Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M), PTFE (polytetrafluorieteeni)

Lämpötila (°C): -50 - 200

PN: 16 - 40

Liitäntä: Laipallinen EN1092

ETIM-luokitus: EC011343 - Palloventtiili

BK04-koodi: 20702 Palloventtiilit

Asennus ja huolto

Virtaussuunta: Kaksisuuntainen

Mahdollinen asennusasento: Pystysuora, Vaakasuora

AT 3582 DN 15-100 PN40 laipoin
AT 3582 DN 125-300 laipoin PN16:n mukaan. Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.
