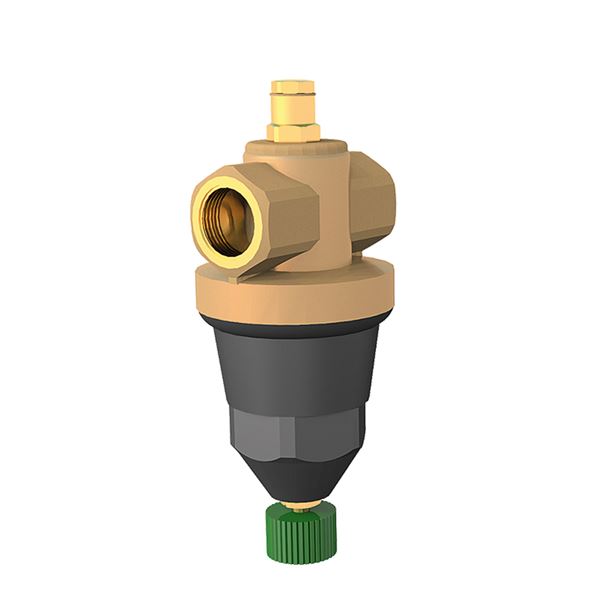

Paineenalennusventtiili sisäänrakennetulla metallisella suodattimella, toisiopaineelle 0,5-12 bar, kierteellisillä vesimittari liitännöillä, PN25. Venttiili paineenalentamiseen vedelle, ilmalle ja muille neutraaleille kaasuille sekä nesteille kunnallisissa ja teollisissa putkistoissa.
| Mitta-alue (DN) | 8 - 50 |
|---|---|
| PN | 25 - 40 |
| Lämpötila (°C) | 0 - 70 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | KVS | Lähtöpaine bar(g) | Lukumäärä |
|---|---|---|---|---|---|
| AT 4235-10 | 10 | 40 | 1 | 1 - 10 | |
| AT 4235-15 | 15 | 40 | 1,5 | 1 - 10 | |
| AT 4235-40 | 40 | 40 | 11,5 | 1 - 10 | |
| AT 4235-50 | 50 | 40 | 12,5 | 1 - 10 |
Venttiili paineenalennukseen vedelle ja ilmalle.
PSE.23 Kaasujärjestelmien painekäyttöiset venttiilit
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23
Mitta-alue (DN): 8 - 50
Paineenalennusventtiileissä on sisäinen suodatin (0,16 mm ), paitsi ei mallissa AT 4235. Lautanen on kevennetty, joka takaa vakaan toisiopaineen myös tulopaineen vaihdellessa. Paineenalennusventtiili pysyy tiiviinä ja toisiopaine vakiona myös virtauksen lakatessa. Paineenalennusventtiilin rungossa on kaksi toisiopaineen mittausliitäntää (mallissa AT 4235 vain yksi). AT 4166, 4167 mittausliitännät on tulpattuja. Painemittari tilattava erikseen.
Materiaali pääosin: Messinki
Saapuvat materiaalit: Messinki, Muovi
Sisältyvä materiaalikoodi: PA (polyamidi)
Lämpötila (°C): 0 - 70
PN: 25 - 40
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP), Ulkokierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC010122 - Paineenalennusventtiili
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
Voidaan asentaa vapaavalintaiseen asentoon. Mallit AT4166 ja 4167 on asennettava sihti alaspäin.
