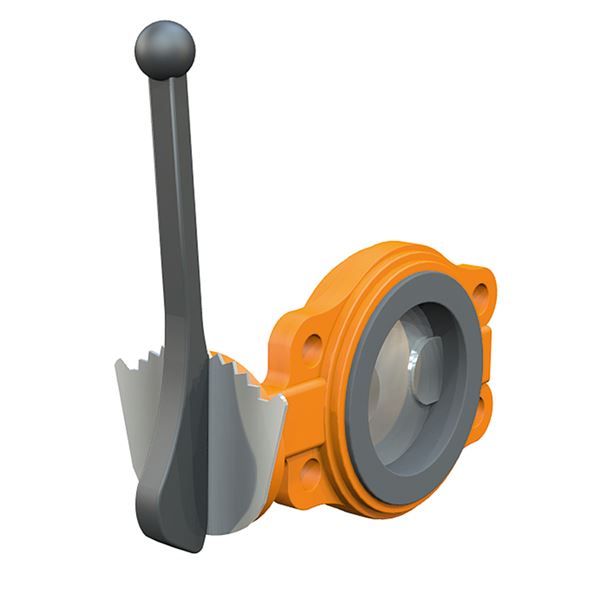

Läppäventtiili, runko valurautaa, läppä ruostumatonta terästä, laippakiinnitys. Vulkanoitu NBR-vuoraus. käsivivulla tai -vaihteella, myös alipaineelle.
| Tuotevalikoima | Läppäventtiili AT 2313- |
|---|---|
| DN | 150 |
| PN | 16 |
| Lämpötila (°C) | -20 - 110 |
| Liitäntä | Laipallinen EN1092 |
AT2313S DN150 PN16
Duplex läppä, laippojen väliin
Alkuperämaa: NL Alankomaat
Tullikoodi: 84818085
Nettopaino (kg): 10.2
Bruttopaino (kg): 10.2
DN: 150
Mitta A (mm): 56
Mitta B (mm): 180
Mitta G (mm): 133
PN: 16
Liitäntöjen lukumäärä: 1
Liitäntä 1: Laipallinen EN1092
Liitäntä 1 -erittely: PN16
Lämpötila (°C): -20 - 110
Vuotoluokka: Rate A acc. to EN 12266-1:2012
Väliaine: Vesijohtovesi, Jäähdytysvesi, Kloorattu vesi, Takavesi, Raakavesi, Syövyttävät nesteet
Korroosiosuojaus: C3 (EN ISO 12944-2)
KVS: 1945
ISO 5211 -standardin mukainen liitäntä: F07
Karan tyyppi: Suorakulmainen neliö
Ohjaus: Vipu
Tarvittava vääntömomentti (Nm): 77
| AT-numero | DN | PN | Lämpötila (°C) | Ohjaus | Korroosiosuojaus | Lukumäärä |
|---|---|---|---|---|---|---|
| AT 2313S80 | 80 | 16 | -20 - 110 | Vipu | C3 (EN ISO 12944-2) | |
| AT 2313-80 | 80 | 16 | -20 - 110 | Vapaa akseli | C3 (EN ISO 12944-2) | |
| AT 2313S100 | 100 | 16 | -20 - 110 | Vipu | C3 (EN ISO 12944-2) | |
| AT 2313V100 | 100 | 16 | -20 - 110 | Vaihteisto | C3 (EN ISO 12944-2) | |
| AT 2313-100 | 100 | 16 | -20 - 110 | Vapaa akseli | C3 (EN ISO 12944-2) | |
| AT 2313S125 | 125 | 16 | -20 - 110 | Vipu | C3 (EN ISO 12944-2) | |
| AT 2313S150 | 150 | 16 | -20 - 110 | Vipu | C3 (EN ISO 12944-2) | |
| AT 2313V150 | 150 | 16 | -20 - 110 | Vaihteisto | C3 (EN ISO 12944-2) | |
| AT 2313-150 | 150 | 16 | -20 - 110 | Vapaa akseli | C3 (EN ISO 12944-2) | |
| AT 2313V200 | 200 | 16 | -20 - 110 | Vaihteisto | C3 (EN ISO 12944-2) | |
| AT 2313-200 | 200 | 16 | -20 - 110 | Vapaa akseli | C3 (EN ISO 12944-2) | |
| AT 2313V250 | 250 | 16 | -20 - 110 | Vaihteisto | C3 (EN ISO 12944-2) | |
| AT 2313V300 | 300 | 16 | -20 - 110 | Vaihteisto | C3 (EN ISO 12944-2) | |
| AT 2313-300 | 300 | 16 | -20 - 110 | Vapaa akseli | C3 (EN ISO 12944-2) | |
| AT 2313V400 | 400 | 10 | -20 - 110 | Vaihteisto | C3 (EN ISO 12944-2) | |
| AT 2313-450 | 450 | 10 | -20 - 110 | Vapaa akseli | C3 (EN ISO 12944-2) | |
| AT 2313V500 | 500 | 10 | -20 - 110 | Vaihteisto | C3 (EN ISO 12944-2) | |
| AT 2313-500 | 500 | 10 | -20 - 110 | Vapaa akseli | C3 (EN ISO 12944-2) | |
| AT 2313V600 | 600 | 10 | -20 - 110 | Vaihteisto | C3 (EN ISO 12944-2) | |
| AT 2313-600 | 600 | 10 | -20 - 110 | Vapaa akseli | C3 (EN ISO 12944-2) |
Sertifikaatti - CE (PDF-Tiedosto, 1,1 MB)
