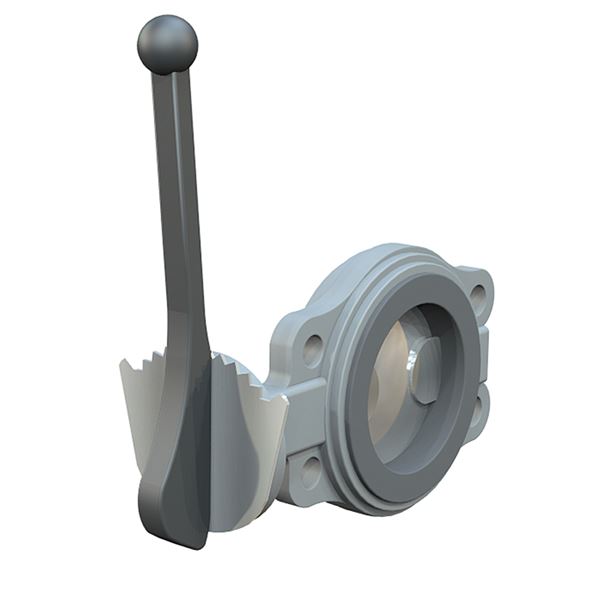

Läppäventtiili, runko valurautaa, läppä ruostumatonta terästä, laippakiinnitys. Vulkanoitu NBR-vuoraus. käsivivulla tai -vaihteella, myös alipaineelle.
| Tuotevalikoima | Läppäventtiili AT 2310- |
|---|---|
| DN | 100 |
| PN | 16 |
| Lämpötila (°C) | 0 - 90 |
| Liitäntä | Laipallinen EN1092 |
AT2310S DN100 PN16
NBR-vuoraus, käsivipu
Alkuperämaa: NL Alankomaat
Tullikoodi: 84818085
Nettopaino (kg): 6.554
Bruttopaino (kg): 6.554
DN: 100
Mitta A (mm): 52
Mitta B (mm): 189
Mitta G (mm): 98
PN: 16
Liitäntöjen lukumäärä: 1
Liitäntä 1: Laipallinen EN1092
Liitäntä 1 -erittely: PN16
Lämpötila (°C): 0 - 90
Suoritustapa: Venttiilit
Suoritus: Korkea kaula
Vuotoluokka: Rate A acc. to EN 12266-1:2012
Väliaine: Jäähdytysvesi, Ilma, Typpi, Maakaasu
Korroosiosuojaus: C3 (EN ISO 12944-2)
KVS: 690
ISO 5211 -standardin mukainen liitäntä: F07
Karan tyyppi: Suorakulmainen neliö
Karan mitat: 12x12mm
Ohjaus: Vipu
Tarvittava vääntömomentti (Nm): 30
| AT-numero | DN | PN | Lämpötila (°C) | Ohjaus | Korroosiosuojaus | Lukumäärä |
|---|---|---|---|---|---|---|
| AT 2310S50 | 50 | 16 | 0 - 90 | Vipu | C3 (EN ISO 12944-2) | |
| AT 2310V50 | 50 | 16 | 0 - 90 | Vaihteisto | C3 (EN ISO 12944-2) | |
| AT 2310S80 | 80 | 16 | 0 - 90 | Vipu | C3 (EN ISO 12944-2) | |
| AT 2310S80-1014 | 80 | 16 | 0 - 90 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2310-80 | 80 | 16 | 0 - 90 | Vapaa akseli | C3 (EN ISO 12944-2) | |
| AT 2310S100 | 100 | 16 | 0 - 90 | Vipu | C3 (EN ISO 12944-2) | |
| AT 2310S100-1014 | 100 | 16 | 0 - 90 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2310S125 | 125 | 16 | 0 - 90 | Vipu | C3 (EN ISO 12944-2) | |
| AT 2310S150 | 150 | 16 | 0 - 90 | Vipu | C3 (EN ISO 12944-2) | |
| AT 2310-150 | 150 | 16 | 0 - 90 | Vapaa akseli | C3 (EN ISO 12944-2) | |
| AT 2310V125-1014 | 125 | 16 | 0 - 90 | Vaihteisto | C4 (EN ISO 12944-2) | |
| AT 2310V150-1014 | 150 | 16 | 0 - 90 | Vaihteisto | C4 (EN ISO 12944-2) |
Sertifikaatti - CE (PDF-Tiedosto, 1,1 MB)
Tuote data sheet (PDF-Tiedosto, 667 kB)
