Läppäventtiili, runko valurautaa, läppä niklattua terästä. Vaihdettava EPDM-vuoraus. PN10/16, käsivivulla. Toimilaitelaippa ISO 5211. Sulkuventtiiliksi vesille, ilmalle ja muille neutraaleille kaasuille. Saatavana myös NBR-vuorauksella ja haponkestävällä läpällä.
| Mitta-alue (DN) | 40 - 500 |
|---|---|
| PN | 10 - 16 |
| Lämpötila (°C) | -5 - 110 |
| Materiaali pääosin | Pallografiittivalurauta |
| AT-numero | DN | PN | Lämpötila (°C) | Ohjaus | Korroosiosuojaus | Lukumäärä |
|---|---|---|---|---|---|---|
| AT 2301AS50 | 50 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301AS65 | 65 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301AS80 | 80 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301AS100 | 100 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301AS125 | 125 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301AS150 | 150 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301AS200 | 200 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301AS250 | 250 | 10 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |

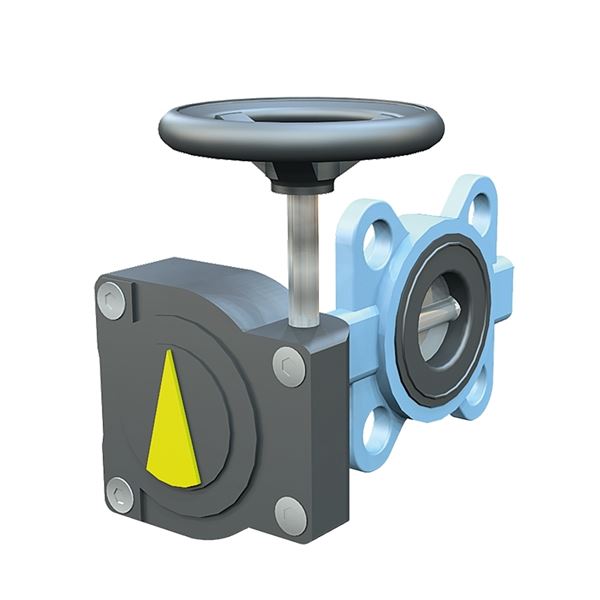

| AT 2301AV250 | 250 | 10 | -5 - 110 | Vaihteisto | C4 (EN ISO 12944-2) | |
| AT 2301ALUGS50 | 50 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301ALUGS65 | 65 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301ALUGS80 | 80 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301ALUGS100 | 100 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) | |
| AT 2301ALUGS125 | 125 | 16 | -5 - 110 | Vipu | C4 (EN ISO 12944-2) |
Sulku- ja säätökäyttöön teollisuusprosesseihin nesteille ja kaasuille. Esim. kylmälle ja kuumalle vedelle vedenkäsittelyssä.
Ilmalle sekä muille neutraaleille kaasuille.
Lämmitys-, jäähdytysvesijärjestelmissä, ilmastoinnissa sekä paineilmalinjoissa
PSB.2 Puukkoventtiilit
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty
Tuoteseloste: Vältetty
Tuote BVB ID: 8701

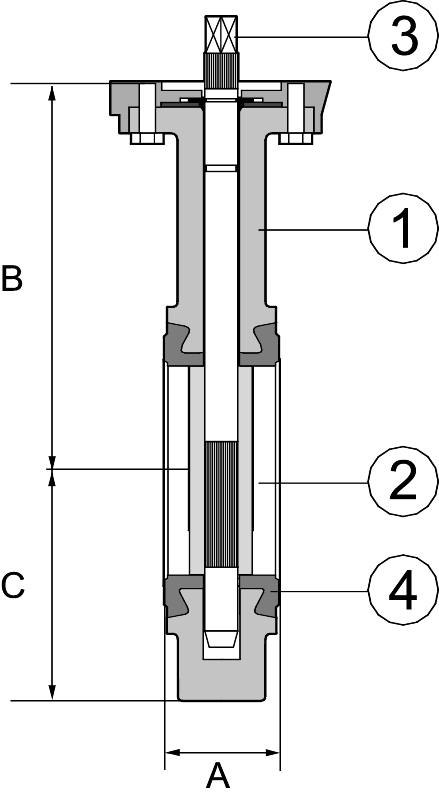

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Pallografiittivalurauta GJS-500-7 (GGG50) |
| 2 | Levyluisti | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 3 | Akseli (DN40-100) | Ruostumaton teräs AISI 304 (1.4301) |
| 4 | Akseli | Ruostumaton teräs |
| 5 | Vuori | EPDM (etyleenipropyleenikumi) |
| 6 | O-rengas | EPDM (etyleenipropyleenikumi) |
Mitta-alue (DN): 40 - 500
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|
| A | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 |
| B | ||||||||
| C | ||||||||
| Nettopaino (kg) | 3.5 | 4.5 | 5 | 6.5 | 8 | 9 | 15 | 21.5 |
Täysin tiivis huoltovapaa läppäventtiili. Keskitetty läppä ja akseli, yksiosainen
runko ja kumivuoraus.
Materiaali pääosin: Pallografiittivalurauta
Päämateriaalin koodi: Pallografiittivalurauta GJS-500-7 (GGG50)
Saapuvat materiaalit: Ruostumaton teräs, Kumi, Pallografiittivalurauta
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M), Pallografiittivalurauta GJS-500-7 (GGG50), EPDM (etyleenipropyleenikumi)
Lämpötila (°C): -5 - 110
PN: 10 - 16
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010910 - Läppäventtiili
BK04-koodi: 20706 Yksilehtiset venttiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Venttiiili on tarkoitettu asennettavaksi laippojen väliin ilman tasotiivistettä
Venttiili voidaan asentaa myös vaakasuoraan.
Läpän vaatiman avautumisliikkeen tila on huomioitava.
