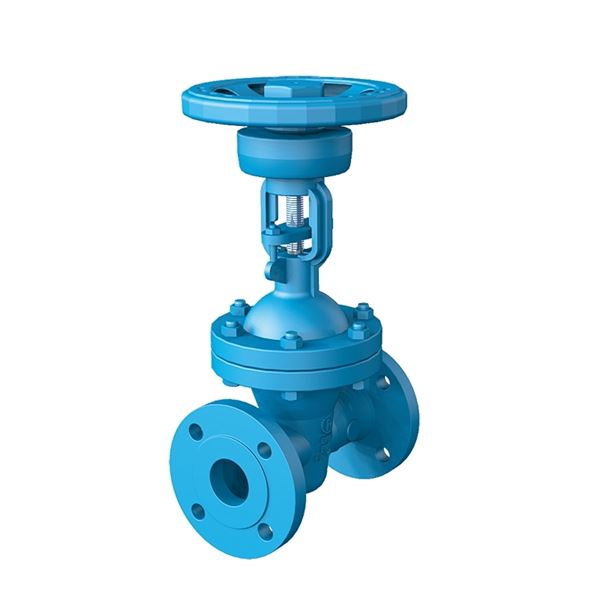

Kiilaluistiventtiili laipoin. Ulkopuolinen karakierre. Sulkuventtiiliksi höyrylle, vesille ja petrokemian tuotteille. Ei suositella säätökäyttöön.
| Mitta-alue (DN) | 65 - 600 |
|---|---|
| PN | 16 |
| Lämpötila (°C) | -10 - 400 |
| Materiaali pääosin | Teräs |
| AT-numero | DN | PN | Liitäntä | Ohjaus | Lukumäärä |
|---|---|---|---|---|---|
| AT 2419C65 | 65 | 16 | Laipallinen EN1092 | Käsipyörä | |
| AT 2419C80 | 80 | 16 | Laipallinen EN1092 | Käsipyörä | |
| AT 2419C100 | 100 | 16 | Laipallinen EN1092 | Käsipyörä | |
| AT 2419C150 | 150 | 16 | Laipallinen EN1092 | Käsipyörä |
Sulkuventtiilinä- höyrylle- lämpimälle ja kuumalle vedelle- öljytuotteille
PSB.61 Kiilaporttiventtiilit
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty
Tavoiteaika: 2024-12-03
Mitta-alue (DN): 65 - 600
Täysiaukkoinen. Joustava luisti, jonka johteet rungossa. Nousevalla karalla, jossaulkopuolinen karakierre. Laakeroitu nousematon käsipyörä.Upotettu kansitiiviste. Venttiili on täysin auki asennossa takatiivis, jollointiivistepoksi paineeton. Suuret nimelliskoot ja isot käyttöpaineet vaativat venttiilille ohitusventtiilin paine-eron tasaamiseksi (kts. alla oleva taulukko) tai käsivaihteen käytön.
Materiaali pääosin: Teräs
Päämateriaalin koodi: Teräs GP240GH N (1.0619)
Saapuvat materiaalit: Teräs, Ruostumaton teräs
Sisältyvä materiaalikoodi: Martensiittinen ruostumaton teräs (1.4021), Teräs GP240GH N (1.0619)
Lämpötila (°C): -10 - 400
PN: 16
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010163 - Luistiventtiili
BK04-koodi: 20708 Sulkuventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Vaakasuora
AT-numeroLiitännätAT 2419CLaipat DIN 2501 - PN 16AT 2429CLaipat DIN 2501 - PN 25AT 2444CLaipat DIN 2501 - PN 40
Tuote data sheet (PDF-Tiedosto, 594 kB)
