Takaisinvirtauksen suojauslaite tyyppi AB, jossa on ilmarako, nesteluokkaa 5 varten standardin SS-EN 1717 mukaisesti. Integroidulla säiliöllä ja keskipakopumpulla.
| Mitta-alue (litraa) | 13 |
|---|---|
| PN | 6 |
| Lämpötila (°C) | 5 - 35 |
| Materiaali pääosin | Muovi |
| AT-numero | Suoritus | DN | Laadunvarmistus | Lukumäärä |
|---|---|---|---|---|
| AT 1162C | Suojamoduuli | 25 | Nesteluokka 5, SS-EN 1717 |
Suojaa vesijohtoverkostoja sisäisesti ja ulkoisesti takaisinvirtaukselta ja ylipaineen takaisinvirtaukselta. Suojaus kattaa nesteen luokkaan 5 asti. Takaisinvirtauksenestin on tyyppiä AB, jossa on ilmarako standardin EN 1717 mukaisesti.
Täyttää vaatimukset liitettäessä vesijohtovettä:
Viemäriverkostojen huuhteluun, maatalouteen, sairaaloiden saniteettilaitteiden huuhteluun ja puhdistukseen tai muihin sovelluksiin, joissa vaaditaan ilmarakoja.
Tämä takaisinvirtauksen estin on erinomainen valinta ammattikäyttäjille, jotka vaativat korkeinta laatua ja suorituskykyä.
PSG.261 Ilmavälillä varustetut takaisvirtauksenestimet
Nesteluokka 5, SS-EN 1717
Tavoiteaika: 2023-06-14

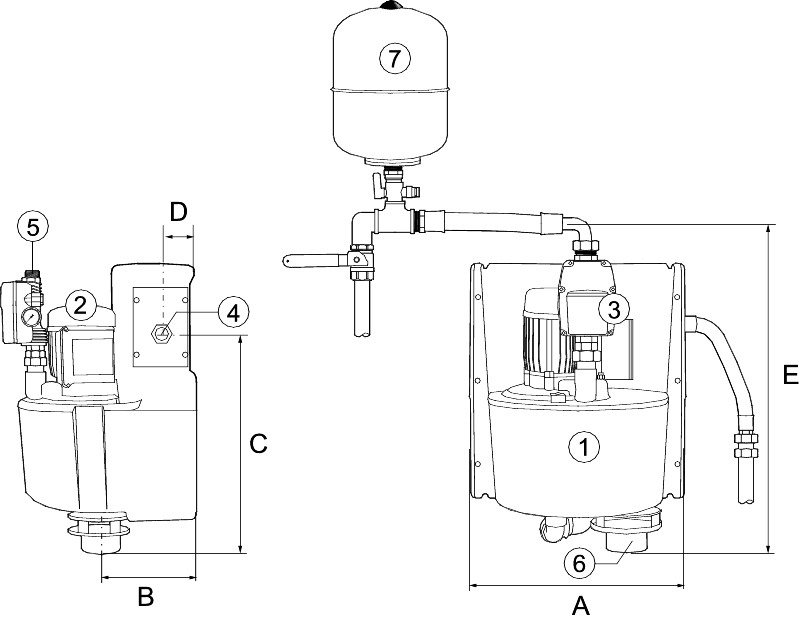

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Tasaussäiliö | |
| 2 | Keskipakopumppu | |
| 3 | Säätölaite | |
| 4 | Tulo | |
| 5 | Meno | |
| 6 | ylivuotokaivo | |
| 7 | Paineen tasausastia 8 litraa |
Mitta-alue (litraa): 13

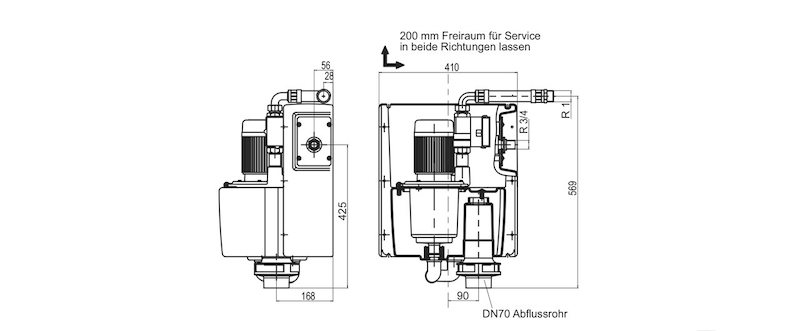

| DN | A | B | C | D | E |
|---|---|---|---|---|---|
| 25 | 410 | 168 | 425 | 56 | 569 |
AB-tyypin takaisinvirtauksenestimet kattavat riskit aina nesteluokkaan 5 asti, kun vesijohtovettä liitetään. Eli "nesteet, jotka aiheuttavat terveysriskin mikro-organismien tai virusten vuoksi". Moduulin ilmarako täyttää standardin vaatimukset.

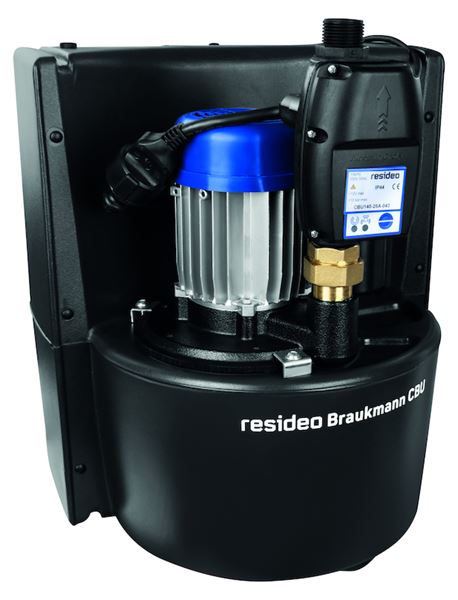

Suojamoduuli koostuu pumpusta, jossa on säädin ja integroitu puskurisäiliö. Yksikkö on varustettu levytyhjennyksellä, joka on liitetty tyhjennysputkeen ja johdettu lattiakaivoon. Mukana toimitettu paineentasausastia takaa tasaisen toiminnan ja vähentää pumpun käynnistysten määrää.
Moduulin muotoilu mahdollistaa helpon asennuksen, ja sen kätevän koon ansiosta se voidaan asentaa ahtaisiin tiloihin. Yksikkö on suunniteltu kiinteään seinäasennukseen mukana toimitettujen seinäkiinnikkeiden avulla.
Paineanturi havaitsee jatkuvasti järjestelmässä tapahtuvat muutokset, kuten tyhjennykset, ja käynnistää pumpun, kun paine laskee alle 2,5 barin. Kun tyhjennys loppuu, pumppu pysähtyy automaattisesti 10 sekunnin kuluttua. Säädin täyttää puskurisäiliön automaattisesti uudelleen integroidun tasokytkimen avulla.
Materiaali pääosin: Muovi
Saapuvat materiaalit: Messinki, Teräs, Muovi
Lämpötila (°C): 5 - 35
PN: 6
ETIM-luokitus: EC004501 - Takaiskuventtiili
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora
Laitetta on asennettava ja huollettava valmistajan määräysten mukaisesti. Lisätietoja on käyttöohjeessa.
