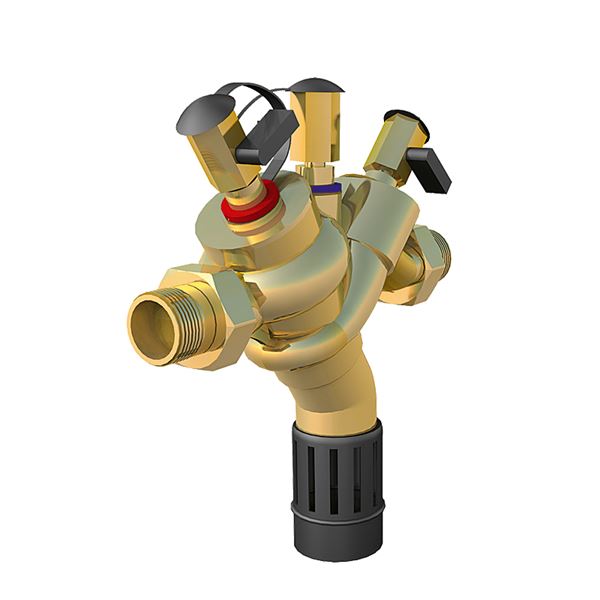

Takaisinvirtauksen BA (Resideo BA295S-LFA) suojauslaitteita käytetään suojaamaan juomavesijärjestelmäylipaineen ja lappoilmiön aiheuttamalta takaisinvirtaukselta. Suojausluokka 4, tyyppi BA SFS-EN-1717. Saatavilla myös lyijyvapaana.
| Mitta-alue (DN) | 15 - 50 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 65 |
| Materiaali pääosin | Messinki |
| AT-numero | Suoritus | DN | Laadunvarmistus | Lukumäärä |
|---|---|---|---|---|
| AT 1168C25 | Suojalaitteet | 25 | Nesteluokka 4, SS-EN 1717, SS-EN 12729 | |
| AT 1168C40 | Suojalaitteet | 40 | Nesteluokka 4, SS-EN 1717, SS-EN 12729 |
Takaisinvirtauksen suojauslaitteita käytetään suojaamaan juomavesijärjestelmääylipaineen ja lappoilmiön aiheuttamalta takaisinvirtaukselta. Suojausluokka 4,tyyppi BA SFS-EN-1717 "Vesilaitteistossa olevan talouveden suojaaminen saastumiseltaja laitteille asetetut yleiset vaatimukset takaisinvirtauksen aiheuttamansaastumisen ehkäisemiseksi" standardin mukaan.Malleissa AT 1168B ja 1168R on integroitu suodatin ja ne soveltuvat siksi hyvin kompakteihin asennuksiin. Pystyasennuksen vuoksi malli AT 1168B soveltuu hyvin väliaikaisasennuksiin rakennus- ja tapahtumapaikoille.
PSG.262 Takaisinvirtauksenestimet, joissa on takaiskuventtiili
Nesteluokka 4, SS-EN 1717, SS-EN 12729
Tuoteseloste: Vältetty
Tuote BVB ID: 133815
SundaHus: B
Tavoiteaika: 2023-01-17

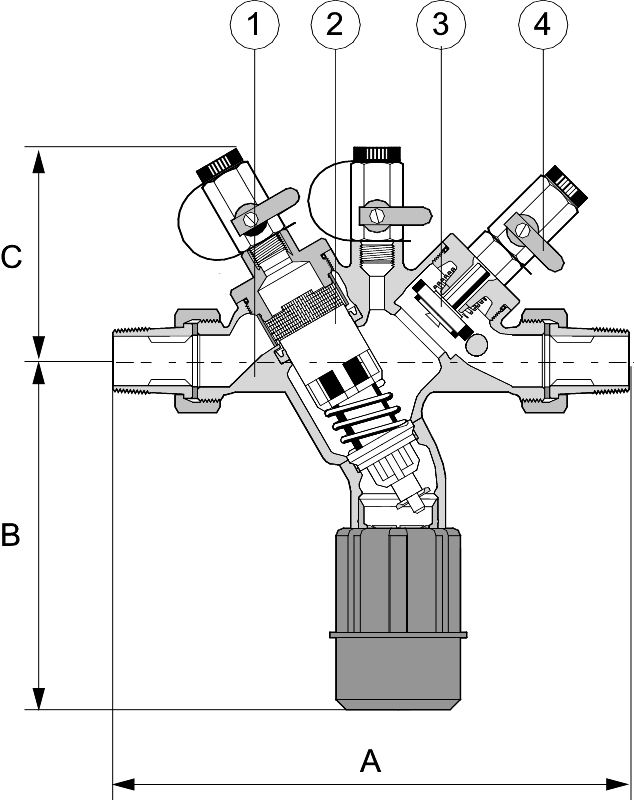

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Messinki (CuZn38As) (CW511L) |
| 2 | Takaiskuventtiili | Muovi |
| 3 | Takaiskuventtiilit, holkit | Muovi |
| 4 | Kalvot, tiivisteet | Messinki (CuZn38As) (CW511L) |
Mitta-alue (DN): 15 - 50
| DN | A | B | C | Nettopaino (kg) |
|---|---|---|---|---|
| 25 | 225 | 174 | 103 | 2.8 |
| 40 | 322 | 217 | 126 | 5.9 |

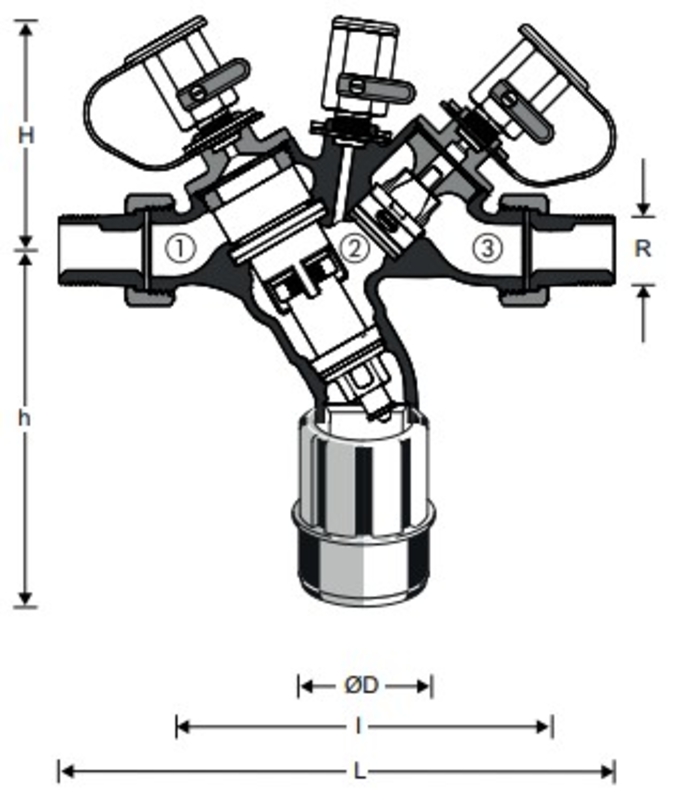

Takaisinvirtauksen suojauslaite tyyppiä BA kattaa luokan 4 riskin talousveteen liitettäessä. Ts. neste, joka aiheuttaa ihmiselle terveydellisen vaaran sisältämällä yhden tai useamman myrkyllisen tai hyvin myrkyllisen aineen tai useamman radioaktiivisen, mutageenisen tai karsinogeenisen aineen.Takaisinimusuojassa on kaksi takaiskuventtiiliä ja keskipainealue poistoliitännällä (poistoventtiili on yhdistetty imutakaiskuventtiiliin??). Laitteessa on kolme eri painealuetta. Paine 1-alueella on korkeampi kuin 2-alueella, 3-alueella paine on korkein. Keskipainealueella oleva poistoventtiili avautuu, kun paine-ero 1-alueen ja 2-alueen putoaa 0,14 bariin. Vesi 2-alueella purkautuu poistoliitännästä ja ylipaineen tai lappoilmiön aiheuttama takaisinvirtaus takaisin vesiverkostoon estyy.Takaisinvirtauksen estin tulee asentaa täydellisenä suojalaitteena. Laite sisältää BA-tyyppisen takaisinimusuojan integroidulla mutasihdillä. Sisään- ja ulostulossa on erillinen sulkuventtiili. Tämä on ehdoton vaatimus, jotta takaisinvirtauksen estin toimii suojalaitteena.
Materiaali pääosin: Messinki
Saapuvat materiaalit: Messinki, Ruostumaton teräs, Muovi, Kumi
Sisältyvä materiaalikoodi: EPDM (etyleenipropyleenikumi)
Lämpötila (°C): 0 - 65
PN: 10
Liitäntä: Ulkokierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC004501 - Takaiskuventtiili
| Artikkelinumero | Liitäntä 1 | Liitäntä 1 -erittely | Liitäntä 2 | Liitäntä 2 - erittely | Liitäntähuomautukset | Suoritus |
|---|---|---|---|---|---|---|
| 1168C25 | Ulkokierre ISO 228-1 (G, BSPP) | 1 | Ulkokierre ISO 228-1 (G, BSPP) | 1 | Suojalaitteet | |
| 1168C40 | Ulkokierre ISO 228-1 (G, BSPP) | 1 1/2 | Ulkokierre ISO 228-1 (G, BSPP) | 1 1/2 | Suojalaitteet |
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
Takaisinvirtauksenestin on asennettava täydellisenä suojausmoduulina. Suojamoduuliin kuuluu BA-tyyppinen suojalaite ja integroitu likaantumissuodatin. Sisään- ja ulostuloaukkoihin on asennettu sulkuventtiilit. On ehdoton vaatimus, että takaisinvirtauksenestolaite asennetaan suojamoduulina.
Vesijohtoveden, myös takaisinvirtauksenestimien, puutteellinen tai virheellinen huolto voi johtaa vesijohtoveden laadun heikkenemiseen. Suojamoduulin säännöllinen (vuosittainen) huolto olisi siksi suoritettava, jotta varmistetaan suojausten pitkäaikainen toiminta. Tämä on standardin SS-EN 1717 mukainen vaatimus. Vuotuisen tarkastuksen suorittaa tarkoitukseen koulutettu ja Armatec AB:n hyväksymä tarkastaja.
Kaikille asennetuille BA-tyypin takaisinvirtauksenestimille on laadittava vuotuiset tarkastusmenettelyt ja toimitettava tarkastusraportti veden toimittajalle. Armatecin huoltoteknikot ovat saaneet erityiskoulutuksen ja -sertifikaatin vastavirtasuojien korjaamiseen ja huoltotarkastukseen. Tarjoudumme suorittamaan huoltotarkastuksen ja varmistamaan, että vaaditun raportoinnin dokumentointi tapahtuu.
Manuaalinen (PDF-Tiedosto, 681 kB)
