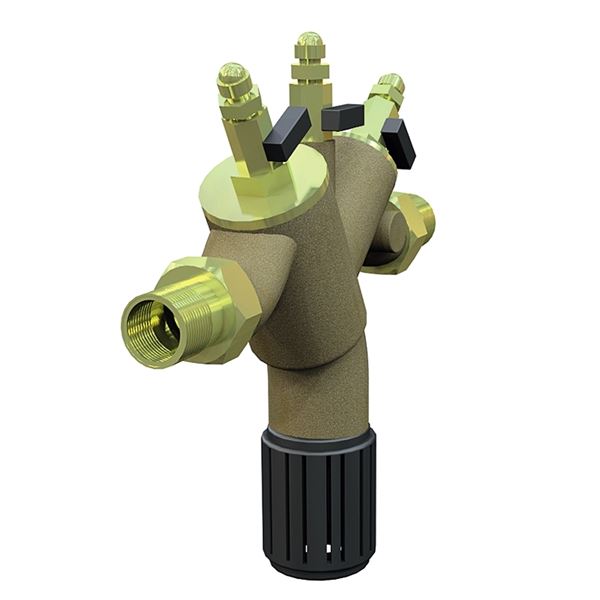

Takaisinvirtauksen suojauslaitteita käytetään suojaamaan juomavesijärjestelmäylipaineen ja lappoilmiön aiheuttamalta takaisinvirtaukselta. Suojausluokka 4, tyyppi BA SFS-EN-1717. Saatavilla myös lyijyvapaana.
| Mitta-alue (DN) | 15 - 50 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 65 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | Laadunvarmistus |
|---|---|---|---|
| AT 1168B15 | Nesteluokka 4, SS-EN 1717 |
Takaisku- eli takaisinvirtauksenestimet suojaavat käyttövesijärjestelmää sekä sisäisesti että ulkoisesti haitalliselta takaisinvirtaukselta, joka voi johtua joko imuvaikutuksesta (häverti-ilmiö) tai ylipaineesta. Suojaluokka kattaa nesteet nesteluokkaan 4 saakka. Takaiskuventtiili on tyyppiä BA standardin SS-EN 1717 mukaisesti.
Mallit AT 1168B ja 1168R sisältävät integroidun suodattimen, minkä ansiosta ne soveltuvat erittäin hyvin kompakteihin asennuksiin.
PSG.262 Takaisinvirtauksenestimet, joissa on takaiskuventtiili
Nesteluokka 4, SS-EN 1717
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2023-06-14
Mitta-alue (DN): 15 - 50
Takaiskuventtiili tyyppiä BA suojaa käyttövesiasennuksia takaisinvirtaukselta nesteisiin asti nesteluokkaan 4 saakka. Tämä kattaa nesteet, jotka aiheuttavat terveysriskin myrkyllisten tai erittäin myrkyllisten aineiden tai radioaktiivisten, mutageenisten tai karsinogeenisten aineiden vuoksi.
Suojauslaite koostuu kahdesta peräkkäisestä takaiskuventtiilistä sekä niiden välissä olevasta kammiosta, jossa on tyhjennysventtiili (tyhjennysventtiili on yhdistetty sisääntulon takaiskuventtiiliin yhtenä moduulina). Laite toimii kolmella eri painealueella. Paine alueella 1 on korkeampi kuin alueella 2, joka puolestaan on korkeampi kuin alueella 3. Tyhjennysventtiili on yhdistetty alueeseen 2 ja avautuu, kun paine-ero alueiden 1 ja 2 välillä laskee 0,14 bariin. Tällöin alueen 2 vesi johdetaan ilmakehään, mikä estää veden takaisinvirtauksen joko hävertin tai ylipaineen seurauksena.
Takaisinvirtauksenestimen asennus on tehtävä kokonaisena suojausmoduulina. Suojausmoduuliin sisältyy tyyppiä BA oleva suojauslaite, integroitu roskasuodatin sekä sulkuventtiilit sisään- ja ulostuloon. On ehdoton vaatimus, että takaisinvirtauksenestin asennetaan kokonaisena suojausmoduulina.
Materiaali pääosin: Ruostumaton teräs
Saapuvat materiaalit: Ruostumaton teräs
Lämpötila (°C): 0 - 65
PN: 10
ETIM-luokitus: EC004501 - Takaiskuventtiili
Mahdollinen asennusasento: Vaakasuora
Katso käyttöohjeet.
