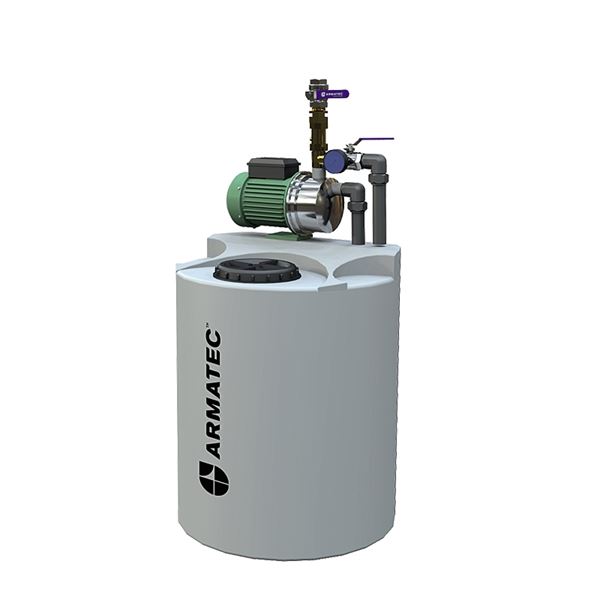

Glykolinpumppausasema nesteiden sekoittamiseen ja täyttämiseen jäähdytysjärjestelmissä, esimerkiksi veden ja etyleeniglykolin seoksiin.
| Mitta-alue (litraa) | 60 - 1500 |
|---|---|
| PN | 0 |
| Lämpötila (°C) | 0 - 80 |
| Materiaali pääosin | Muovi |
| AT-numero | PN | Tilavuus (l) | SundaHus | Lukumäärä |
|---|---|---|---|---|
| AT 8395A60 | 0 | 60 | D | |
| AT 8395A100 | 0 | 100 | D | |
| AT 8395A200 | 0 | 200 | D | |
| AT 8395A300 | 0 | 300 | D |
Nesteiden sekoittamiseen ja täyttämiseen jäähdytysjärjestelmissä, kuten vedenja etyleeniglykolin seoksiin.PLB.2 Avoimet säiliöt nestemäisen väliaineen varastointiinSekoitussäiliö AT 8395A sisältää itsevoitelevan täyttöpumpun varusteineen.
PLB.2 Avoimet säiliöt nestemäisten väliaineiden varastointiin
2004/108 EEC (EC), 2006/42/EC (MD)
Tuote on CE-merkitty
Tuoteseloste: Vältetty
Tuote BVB ID: 48942
SundaHus: D

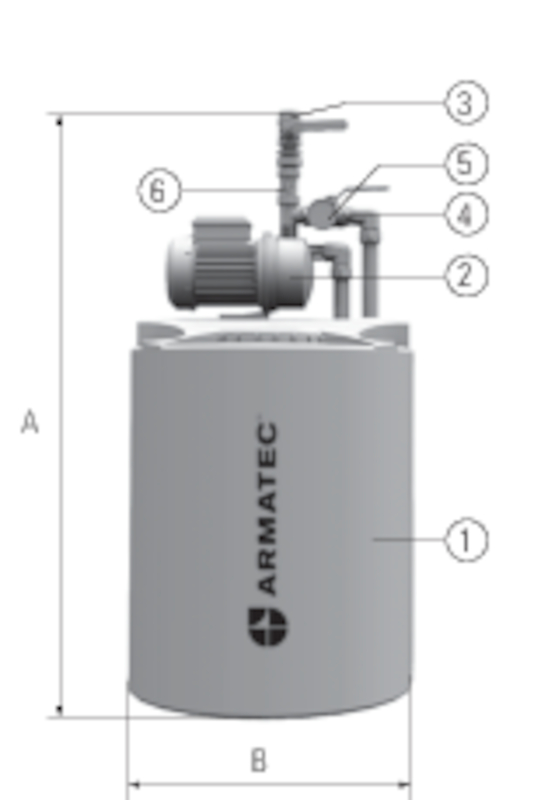

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Säiliö (8395BUXXx) | PE (polyeteeni) |
| 2 | Täyttöpumppu (Wilo-Jet WJ203, AT8395JP5A) | |
| 3 | Täyttöventtiili (AT3640-25) | Messinki |
| 4 | Sekoitusventtiili (AT3634-25) | Messinki |
| 5 | Painemittari (AT4258-8-6, asteikko 0-6 bar) | |
| 6 | Ohjattava takaiskuventtiili (AT 1159-25) | Messinki |
Mitta-alue (litraa): 60 - 1500
| Artikkelinumero | A | B |
|---|---|---|
| 8395A60 | 1040 | 450 |
| 8395A100 | 1190 | 520 |
| 8395A200 | 1730 | 520 |
| 8395A300 | 1675 | 650 |
Sekoitussäiliö pumpulla 70% vettä ja 30% etyleeniglykolia sisältävien nesteidensekoittamiseen ja verkoston täyttämiseen. Sekoitus aktivoituu kun täyttöventtiilion kiinni sekä sekoitusventtiili on auki. Kun sekoitus on valmis, täyttöventtiiliavataan ja sekoitusventtiili sulkeutuu.Säiliö on valmistettu elintarvikekelpoisesta luonnollisesta MD-polyeteenistä,joka on kierrätettävä, korroosion- sekä kemikaalien kestävä. Säiliönulkosivulle on kiinnitetty mitta-asteikko eri nesteiden helppoon annosteluun.Pumpun osat on valmistettu ruostumattomasta teräksestä. Moottorissa onylilämpösuojaus. Pumpun käyttö pumpussa olevalla kytkimellä.
Materiaali pääosin: Muovi
Päämateriaalin koodi: PE (polyeteeni)
Saapuvat materiaalit: Messinki, Muovi
Sisältyvä materiaalikoodi: PE (polyeteeni)
Lämpötila (°C): 0 - 80
PN: 0
ETIM-luokitus: EC004540 - Nesteen sekoitusastia, jossa on täyttöpumppu
BIM linkki: https://redir.magicad.cloud/product/02488c4a-7d60-49c1-9faa-93fc6fa30b74
Mahdollinen asennusasento: Pystysuora
Jotta järjestelmä olisi helppo asentaa, mukana liitosputkessa on liitin, jossa onDN25 yhdistäjä sekä 1,5 metrin liitosjohto maadoitetulla pistotulpalla.Järjestelmässä on itsetiivistyvät liitokset, jotka suojaavat mahdollisimmantehokkaasti nestettä hapettumiselta, hajoamiselta. Jos varoventtiiliulospuhallusputki on johdettava säiliöön, varmista, että ulospuhallusputki onpaineeton jotta varoventtiilin häiriötön toimita taataan.Järjestelmän täyttämisen yhteydessä on varmistettava että kierrettävä kansiavataan, jotta ilma pääsee säiliöön. Säiliön tyhjentämiseksi sulje täyttöventtiili,irrota putkisto ja irrota säiliö. Irrota kansi yläosasta ja kallista säiliötä jotta säiliö tyhjenee.
Tuote data sheet (PDF-Tiedosto, 636 kB)
