4510-_IMG_1.jpg Leser

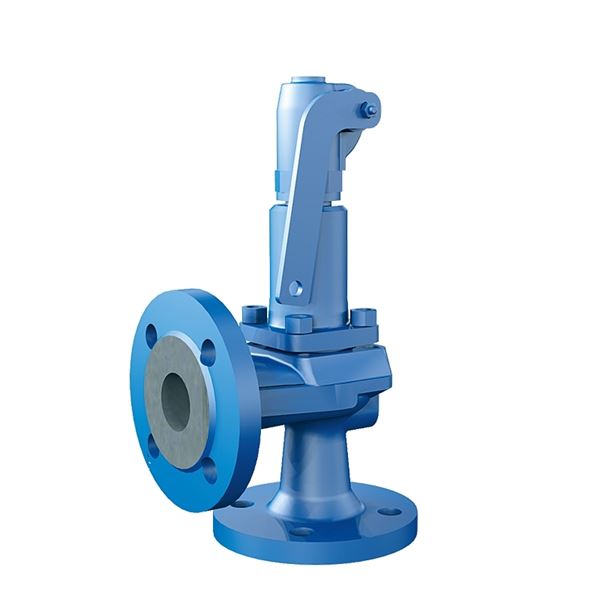

Matalanousuinen varoventtiili LESER 431-433 AT 4519A4-15

Varoventtiili, laippaliitännät, teräksinen, metalli tiiviste DN15-150 PN40

Tekniset tiedot

TuotevalikoimaMatalanousuinen varoventtiili LESER 431-433
DN15
PN40
Asetuspaine bar(g)40 - 0.2
Materiaali pääosinTeräs

Tuotetiedot

LESER 4332.4424 H4 DN15
Laipoin, 1.0619

Alkuperämaa: DE Saksa

Tullikoodi: 84814010

Mitat ja paino

Nettopaino (kg): 5

Bruttopaino (kg): 5

DN: 15

Mitta A (mm): 220

Mitta B (mm): 90

Mitta C (mm): 150

Istukan halkaisija (mm): 12

Tekniset tiedot

PN: 40

Liitäntöjen lukumäärä: 2

Liitäntä 1: Laipallinen EN1092

Liitäntä 1 -erittely: DN15, PN40

Liitäntä 2: Laipallinen EN1092

Liitäntä 2 - erittely: DN15, PN40

Lämpötila (°C): -85 - 450

Suoritustapa: Venttiilit

Suoritus: Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys

Asetuspaine bar(g): 40 - 0.2

Kapasiteettikerroin höyry/kaasu: 0.29

Tilavuuskerroin neste: 0.19

Nesteryhmä: category IV, Fluids group 1

Lataus

Vaihtoehdot

AT-numero Suoritus DN PN Asetuspaine bar(g) Lämpötila (°C) Istukan halkaisija (mm) Lukumäärä
AT 4519A4-15 Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys 15 40 40 - 0,2 -85 - 450 12
AT 4519-4-20 Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys 20 40 0,2 - 40 -85 - 450 18
AT 4519-4-25 Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys 25 40 0,2 - 40 -85 - 450 18
AT 4519-4-32 Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys 32 40 0,2 - 40 -85 - 450 18
AT 4519-4-40 Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys 40 40 0,2 - 40 -85 - 450 23
AT 4519-4-50 Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys 50 40 0,2 - 40 -85 - 450 29
AT 4519-4-80 Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys 80 40 0,2 - 35 -85 - 450 46
AT 4519-4-150 Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys 150 40 0,2 - 40 -85 - 450 92
AT 4519A2-15 Ilman vipua, Metalli-metalli-tiivistys 15 40 0,2 - 40 -85 - 450 12
AT 4519-2-20 Ilman vipua, Metalli-metalli-tiivistys 20 40 0,2 - 40 -85 - 450 18
AT 4519-2-25 Ilman vipua, Metalli-metalli-tiivistys 25 40 0,2 - 40 -85 - 450 18
AT 4519-2-50 Ilman vipua, Metalli-metalli-tiivistys 50 40 0,2 - 40 -85 - 450 29
