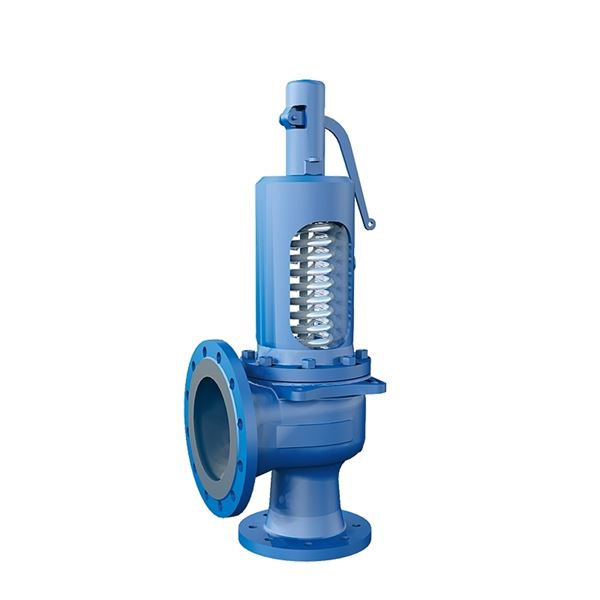

Korkeanousuinen, jousikuormitteinen varoventtiili höyryä varten. Korkeanousuinen varoventtiili, laippaliitokset, teräs, metallitiiviste.
| Tuotevalikoima | Varoventtiili AT 4550- |
|---|---|
| DN | 40 |
| PN | 40 |
| Asetuspaine bar(g) | 0.1 - 32 |
| Materiaali pääosin | Teräs |
LESER 4422.4535 H3 DN40/65
Varoventtiili 1.0619, PN40
Alkuperämaa: DE Saksa
Tullikoodi: 84814010
Nettopaino (kg): 16
Bruttopaino (kg): 16
DN: 40
Mitta A (mm): 372
Mitta B (mm): 115
Mitta C (mm): 140
Mitta D (mm): 250
Istukan halkaisija (mm): 37
PN: 40
Liitäntöjen lukumäärä: 2
Liitäntä 1: Laipallinen EN1092
Liitäntä 1 -erittely: DN40, PN40
Liitäntä 2: Laipallinen EN1092
Liitäntä 2 - erittely: DN65, PN16
Lämpötila (°C): -85 - 450
Suoritustapa: Venttiilit
Suoritus: Avoin jousikupu, Metalli-metalli-tiivistys
Asetuspaine bar(g): 0.1 - 32
Kapasiteettikerroin höyry/kaasu: 0.7
Tilavuuskerroin neste: 0.45
Väliaine: Höyry
Nesteryhmä: category IV, Fluids group 2, category IV, Fluids group 1
| AT-numero | Suoritus | DN | PN | Asetuspaine bar(g) | Lämpötila (°C) | Istukan halkaisija (mm) | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 4550-3-20 | Avoin jousikupu, Metalli-metalli-tiivistys | 20 | 40 | 0,1 - 32 | -85 - 450 | 18 | |
| AT 4550-3-25 | Avoin jousikupu, Metalli-metalli-tiivistys | 25 | 40 | 0,1 - 32 | -85 - 450 | 23 | |
| AT 4550-3-100 | Avoin jousikupu, Metalli-metalli-tiivistys | 100 | 40 | 0,1 - 32 | -85 - 450 | 92 | |
| AT 4550-3-125 | Avoin jousikupu, Metalli-metalli-tiivistys | 125 | 40 | 0,1 - 28 | -85 - 450 | 98 | |
| AT 4550-3-150 | Avoin jousikupu, Metalli-metalli-tiivistys | 150 | 40 | 0,1 - 17 | -85 - 450 | 125 | |
| AT 4550-3-250 | Avoin jousikupu, Metalli-metalli-tiivistys | 250 | 25 | 0,2 - 13,4 | -85 - 450 | 200 | |
| AT 4550-3-32 | Avoin jousikupu, Metalli-metalli-tiivistys | 32 | 40 | 0,1 - 32 | -85 - 450 | 29 | |
| AT 4550-3-40 | Avoin jousikupu, Metalli-metalli-tiivistys | 40 | 40 | 0,1 - 32 | -85 - 450 | 37 | |
| AT 4550-3-50 | Avoin jousikupu, Metalli-metalli-tiivistys | 50 | 40 | 0,1 - 32 | -85 - 450 | 46 |
