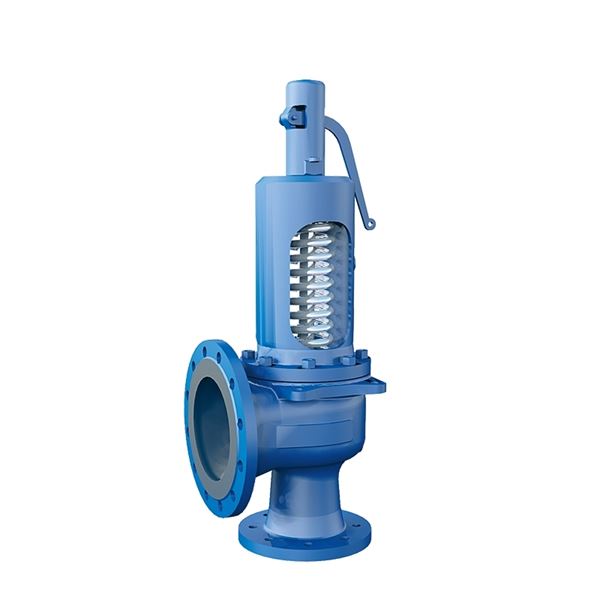

Varoventtiili 4550-3-150

Korkeanousuinen, jousikuormitteinen varoventtiili höyryä varten. Korkeanousuinen varoventtiili, laippaliitokset, teräs, metallitiiviste.

Tekniset tiedot

LESER 4422.4595 H3 DN150
Varoventtiili PN40, 1.0619

Alkuperämaa: DE Saksa

Tullikoodi: 84814010

Nettopaino (kg): 131

Bruttopaino (kg): 131

DN: 150

Mitta A (mm): 798

Mitta B (mm): 225

Mitta C (mm): 285

Mitta D (mm): 450

Istukan halkaisija (mm): 125

PN: 40

Liitäntöjen lukumäärä: 2

Liitäntä 1: Laipallinen EN1092

Liitäntä 1 -erittely: DN150, PN40

Liitäntä 2: Laipallinen EN1092

Liitäntä 2 - erittely: DN250, PN16

Lämpötila (°C): -85 - 450

Suoritustapa: Venttiilit

Suoritus: Avoin jousikupu, Metalli-metalli-tiivistys

Asetuspaine bar(g): 0.1 - 17

Kapasiteettikerroin höyry/kaasu: 0.7

Tilavuuskerroin neste: 0.45

Väliaine: Höyry

Nesteryhmä: category IV, Fluids group 2, category IV, Fluids group 1

AT-numero	Suoritus	DN	PN	Asetuspaine bar(g)	Lämpötila (°C)	Istukan halkaisija (mm)
AT 4550-3-20	Avoin jousikupu, Metalli-metalli-tiivistys	20	40	0,1 - 32	-85 - 450	18
AT 4550-3-25	Avoin jousikupu, Metalli-metalli-tiivistys	25	40	0,1 - 32	-85 - 450	23
AT 4550-3-100	Avoin jousikupu, Metalli-metalli-tiivistys	100	40	0,1 - 32	-85 - 450	92
AT 4550-3-125	Avoin jousikupu, Metalli-metalli-tiivistys	125	40	0,1 - 28	-85 - 450	98
AT 4550-3-150	Avoin jousikupu, Metalli-metalli-tiivistys	150	40	0,1 - 17	-85 - 450	125
AT 4550-3-250	Avoin jousikupu, Metalli-metalli-tiivistys	250	25	0,2 - 13,4	-85 - 450	200
AT 4550-3-32	Avoin jousikupu, Metalli-metalli-tiivistys	32	40	0,1 - 32	-85 - 450	29
AT 4550-3-40	Avoin jousikupu, Metalli-metalli-tiivistys	40	40	0,1 - 32	-85 - 450	37
AT 4550-3-50	Avoin jousikupu, Metalli-metalli-tiivistys	50	40	0,1 - 32	-85 - 450	46
