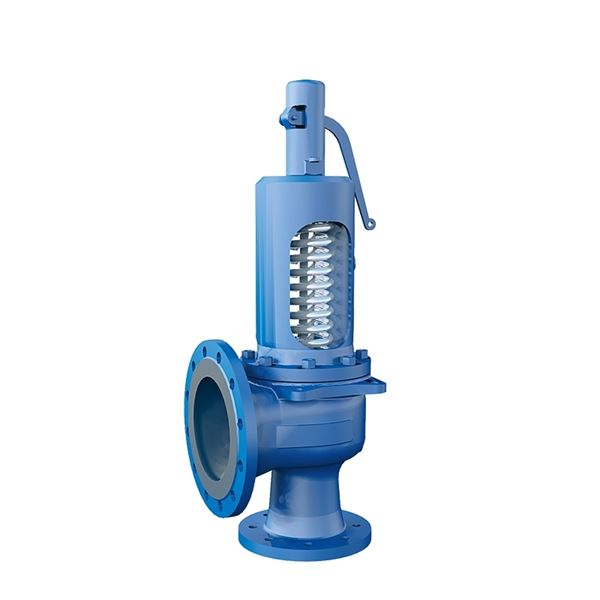

Korkeanousuinen, jousikuormitteinen varoventtiili höyryä varten. Korkeanousuinen varoventtiili, laippaliitokset, teräs, metallitiiviste.
| Mitta-alue (DN) | 20 - 200 |
|---|---|
| PN | 25 - 40 |
| Materiaali pääosin | Teräs |
| AT-numero | Suoritus | DN | PN | Asetuspaine bar(g) | Lämpötila (°C) | Istukan halkaisija (mm) | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 4550-3-20 | Avoin jousikupu, Metalli-metalli-tiivistys | 20 | 40 | 0,1 - 32 | -85 - 450 | 18 | |
| AT 4550-3-25 | Avoin jousikupu, Metalli-metalli-tiivistys | 25 | 40 | 0,1 - 32 | -85 - 450 | 23 | |
| AT 4550-3-100 | Avoin jousikupu, Metalli-metalli-tiivistys | 100 | 40 | 0,1 - 32 | -85 - 450 | 92 | |
| AT 4550-3-125 | Avoin jousikupu, Metalli-metalli-tiivistys | 125 | 40 | 0,1 - 28 | -85 - 450 | 98 | |
| AT 4550-3-150 | Avoin jousikupu, Metalli-metalli-tiivistys | 150 | 40 | 0,1 - 17 | -85 - 450 | 125 | |
| AT 4550-3-250 | Avoin jousikupu, Metalli-metalli-tiivistys | 250 | 25 | 0,2 - 13,4 | -85 - 450 | 200 | |
| AT 4550-3-32 | Avoin jousikupu, Metalli-metalli-tiivistys | 32 | 40 | 0,1 - 32 | -85 - 450 | 29 | |
| AT 4550-3-40 | Avoin jousikupu, Metalli-metalli-tiivistys | 40 | 40 | 0,1 - 32 | -85 - 450 | 37 | |
| AT 4550-3-50 | Avoin jousikupu, Metalli-metalli-tiivistys | 50 | 40 | 0,1 - 32 | -85 - 450 | 46 |
Kemianteollisuus
Petrokemia
Energia
Tekniset kaasut
LNG ja nestekaasu
Lääketeollisuus
Elintarvikkeet ja juomat
Laivanrakennus
Yleinen teollisuus
PSG.1 Varoventtiilit
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty

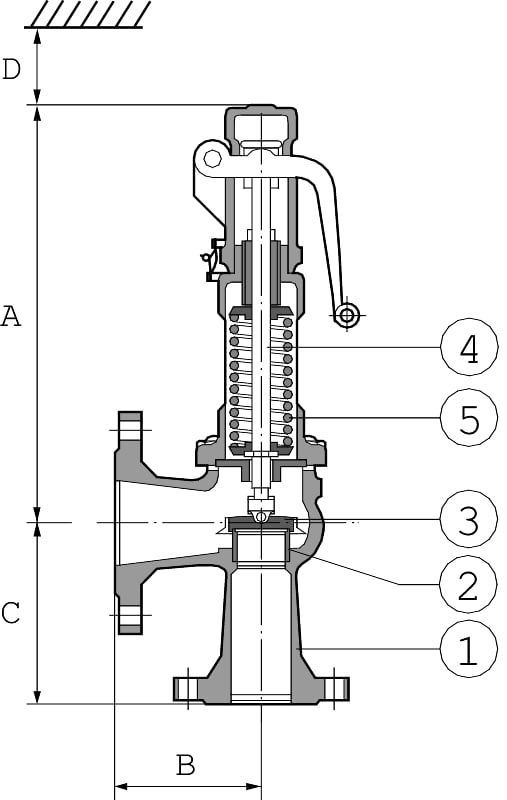

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Teräs GP240GH N (1.0619) |
| 2 | Pesä | Haponkestävä ruostumaton teräs 316L (1.4404) |
| 3 | Lautanen | Ruostumaton teräs (1.4122) |
| 4 | Kara | Haponkestävä ruostumaton teräs 316L (1.4404) |
| 5 | Jousi (standardi) | Teräs |
| 6 | Jousi (lämpötila >200 °C) | Ruostumaton teräs (1.4310) |
| 7 | Ohjauspaneeli | Ruostumaton teräs (1.4104) |
| 8 | Jousikupu | Pallografiittivalurauta GJS-400-15 (GGG40) |
| 9 | Jousilautanen 2 kpl | Teräs 11SMnPb30 (1.0718) |
Mitta-alue (DN): 20 - 200
Korkeanousunen, jousikuormitteinen varoventtiili höyryä varten. Ei sovellu nesteille ja kaasuille avoimen jousikuvun vuoksi, joka on suunniteltu tuulettamaan ja jäähdyttämään jousi kuumasta höyrystä. Suuri puhalluskapasiteetti. Käsipyörä manuaalista testausta ja käyttöä varten. Metallinen tiiviste.
Materiaali pääosin: Teräs
Päämateriaalin koodi: Teräs GP240GH N (1.0619)
Saapuvat materiaalit: Pallografiittivalurauta, Teräs, Ruostumaton teräs, Muut
Sisältyvä materiaalikoodi: Ruostumaton teräs (1.4104), Ruostumaton teräs (1.4122), Ruostumaton teräs (1.4310), Haponkestävä ruostumaton teräs 316L (1.4404), Teräs GP240GH N (1.0619), Teräs 11SMnPb30 (1.0718), Pallografiittivalurauta GJS-400-15 (GGG40), Pallografiittivalurauta GJS-400-18 (GGG40.3), PTFE (polytetrafluorieteeni), Ruostumaton teräs 431 (1.3541)
Lämpötila (°C): -85 - 450
PN: 25 - 40
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC011311 - Varoventtiili
BK04-koodi: 21001 Venttiilit
Tuotteen väri: RAL 5005 - Signaalinsininen
Avautumisominaisuudet: Korkeanousuinen avautuminen
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora
Katso erilliset käyttöohjeet.
