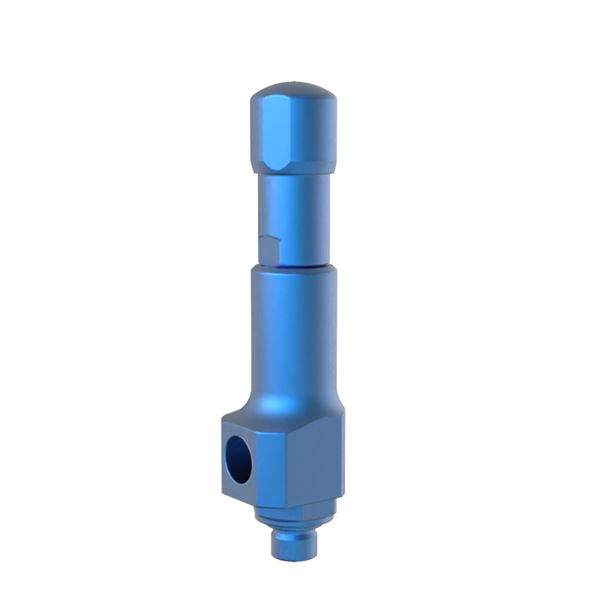

Kierteellinen varoventtiili, suljetulla jousikuvulla, kevennysvivulla tai ilman vipua. Metallitiivisteinen. Soveltuu paisuntavaroksi. saatavana myös laipallisena. Asetuspaine ilmoitettava tilattaessa.
| Tuotevalikoima | Kierteellinen varoventtiili LESER 437 |
|---|---|
| DN | 15 |
| PN | 93 |
| Asetuspaine bar(g) | 0.1 - 93 |
| Materiaali pääosin | Ruostumaton teräs |
LESER 4373.2602 H2 DN15
Do=10 mm
Alkuperämaa: DE Saksa
Tullikoodi: 84814010
Nettopaino (kg): 1.2
Bruttopaino (kg): 1.2
DN: 15
Mitta A (mm): 30
Mitta B (mm): 14
Mitta C (mm): 33
Mitta D (mm): 165
Istukan halkaisija (mm): 10
PN: 93
Liitäntöjen lukumäärä: 2
Liitäntä 1: Ulkokierre ISO 228-1 (G, BSPP)
Liitäntä 1 -erittely: 1/2
Liitäntä 2: Sisäkierre ISO 228-1 (G, BSPP)
Liitäntä 2 - erittely: 1/2
Lämpötila (°C): -10 - 220
Suoritustapa: Venttiilit
Suoritus: Ilman vipua, Metalli-metalli-tiivistys
Asetuspaine bar(g): 0.1 - 93
Kapasiteettikerroin höyry/kaasu: 0.5
Tilavuuskerroin neste: 0.35
Nesteryhmä: category IV, Fluids group 1
| AT-numero | Suoritus | DN | PN | Asetuspaine bar(g) | Lämpötila (°C) | Istukan halkaisija (mm) | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 4590-2-15 | Ilman vipua, Metalli-metalli-tiivistys | 15 | 93 | 0,1 - 93 | -10 - 220 | 10 | |
| AT 4590-2-20 | Ilman vipua, Metalli-metalli-tiivistys | 20 | 93 | 0,1 - 93 | -10 - 220 | 10 | |
| AT 4590-4-15 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 15 | 93 | 0,1 - 93 | -10 - 220 | 10 | |
| AT 4590-4-20 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 20 | 93 | 0,1 - 93 | -10 - 220 | 10 | |
| AT 4590-4-25 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 25 | 93 | 0,1 - 93 | -10 - 220 | 10 |
4590, 4591, 4592 ,4593, 4594_pds_1_FI.pdf (PDF-Tiedosto, 1,2 MB)
