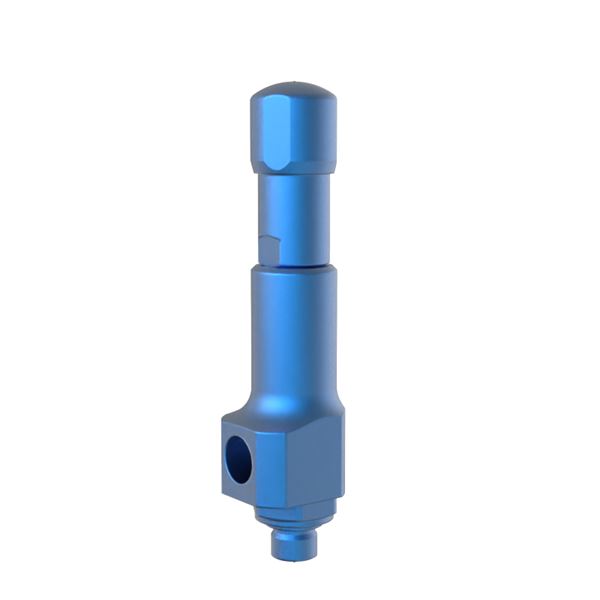

Kierteellinen varoventtiili, suljetulla jousikuvulla, kevennysvivulla tai ilman vipua. Metallitiivisteinen. Soveltuu paisuntavaroksi. saatavana myös laipallisena. Asetuspaine ilmoitettava tilattaessa.
| Mitta-alue (DN) | 15 - 20 |
|---|---|
| PN | 93 - 365 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | PN | Asetuspaine bar(g) | Lämpötila (°C) | Istukan halkaisija (mm) | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 4590-2-15 | Ilman vipua, Metalli-metalli-tiivistys | 15 | 93 | 0,1 - 93 | -10 - 220 | 10 | |
| AT 4590-2-20 | Ilman vipua, Metalli-metalli-tiivistys | 20 | 93 | 0,1 - 93 | -10 - 220 | 10 | |
| AT 4590-4-15 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 15 | 93 | 0,1 - 93 | -10 - 220 | 10 | |
| AT 4590-4-20 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 20 | 93 | 0,1 - 93 | -10 - 220 | 10 | |
| AT 4590-4-25 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 25 | 93 | 0,1 - 93 | -10 - 220 | 10 |
Kemianteollisuus
Öljy ja kaasu
Petrokemia
Energia
Tekniset kaasut
LNG ja nestekaasu
Lääketeollisuus
Elintarvikkeet ja juomat
Laivanrakennus
Yleinen teollisuus
PSG.1 Varoventtiilit
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty
Tuoteseloste: Hyväksytty
Tuote BVB ID: 117349
SundaHus: D
| Pos | Komponentti | Materiaali |
|---|
Mitta-alue (DN): 15 - 20
Jousikuormitteinen varoventtiili. Varustettu kevyellä vivulla tai kaasutiiviillä kuvulla.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Ruostumaton teräs (1.4104)
Saapuvat materiaalit: Ruostumaton teräs
Sisältyvä materiaalikoodi: Ruostumaton teräs (1.4104)
Lämpötila (°C): -10 - 220
PN: 93 - 365
Liitäntä: Ulkokierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011311 - Varoventtiili
BK04-koodi: 21001 Venttiilit
Tuotteen väri: RAL 5005 - Signaalinsininen
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora
Katso erilliset käyttöohjeet.
4590, 4591, 4592 ,4593, 4594_pds_1_FI.pdf (PDF-Tiedosto, 1,2 MB)
