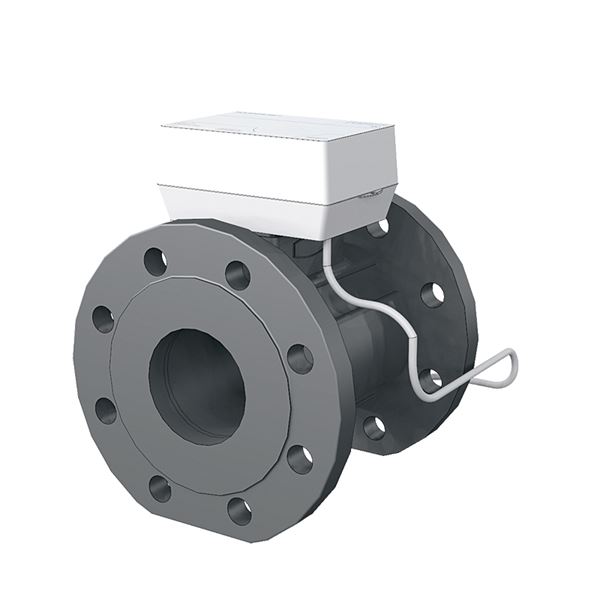

Laipallinen ultraääni-kylmävesimittari R800-tarkkuudella. Suuri virtausalue ja pieni painehäviö. Integroitu langallinen M-Bus/pulssi ja langaton wM-Bus. Voidaan asentaa sekä vaaka- että pystysuoraan.
| Mitta-alue (DN) | 50 - 200 |
|---|---|
| PN | 16 |
| Lämpötila (°C) | 0 - 50 |
| Materiaali pääosin | Valurauta |
| AT-numero | DN | Q3 (m3/h) | Mitta A (mm) | Lukumäärä |
|---|---|---|---|---|
| AT 7150-100-100 | 100 | 100 | 250 |
Kylmän vesijohtoveden mittaaminen ja kulutetun määrän kirjaaminen. Soveltuu jakelu- ja pumppujärjestelmiin ja kun halutaan pieni painehäviö. Mittarissa on integroitu etäluenta langalliselle M-Bus-/pulssi- ja langattomalle wM-Bus-toiminnolle, joten mittari on valmis etäluentaantureille, kuten langattomille M-Bus- tai yhdistetyille pulssi/M-Bus-antureille.
UG Mittarit
Tuote on CE-merkitty
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Valurauta |
| 2 | Maali |
Mitta-alue (DN): 50 - 200

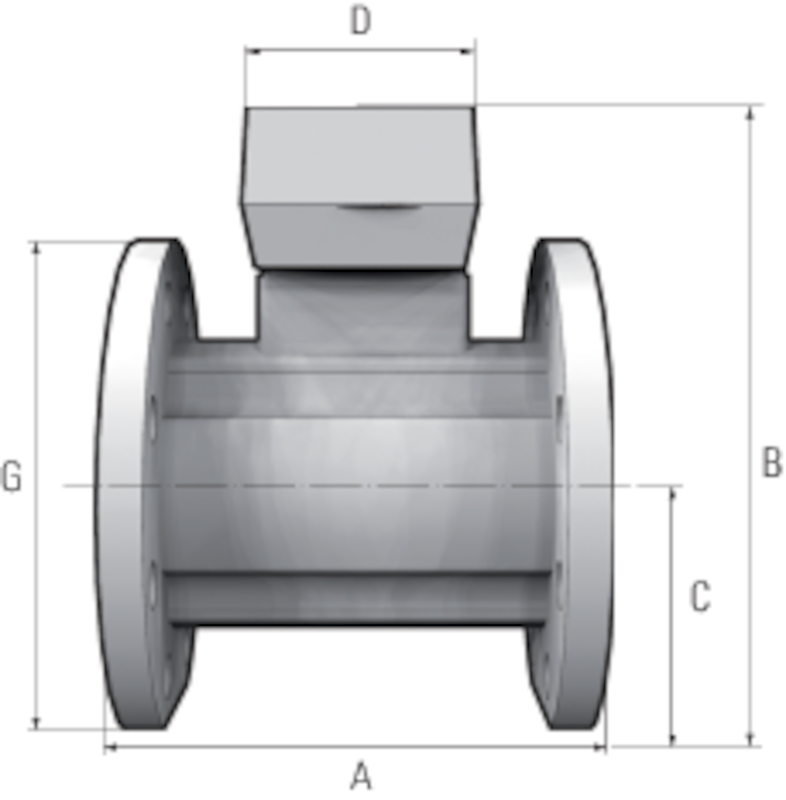

| DN | A | B | C | D |
|---|---|---|---|---|
| 100 | 250 | 270 | 105 | 98 |
AT 7150 on staattinen ultraäänimittari, joka on suunniteltu kaikkiin kylmävesihuoltosovelluksiin ja joka mahdollistaa tarkan mittauksen ja pitkäaikaisen vakauden vaikeissa olosuhteissa (ei mittaa ilmaa eikä ole herkkä sedimentaatiolle). Se on kehitetty MID:n puitteissa, ja se on eurooppalaisten säännösten mukainen, ja sillä on terveysvaatimustenmukaisuustodistukset (KTW/W270, ACS, WRAS ja muut). Mittari on valmistettu huolellisesti, jotta voidaan varmistaa korkea tarkkuus ja pieni standardipoikkeama. Se on MID-hyväksytty R = 1000:een asti. Integroitu viestintätoiminto tukee mittaustietojen toimittamista mobiililukemisen (walk-by / drive-by / passiivinen drive-by) tai kiinteän verkon kautta (päivitys ilman paikan päällä tapahtuvaa konfigurointia). Yhdessä Diehl Meteringin kiinteän verkon IZAR-järjestelmän kanssa, joka erottuu edukseen erittäin suurella kattavuudellaan ja vahvalla suorituskyvyllään vaikeasti luettaviin paikkoihin pääsemiseksi, tietojen rakeisuus ja oikea-aikaisuus säilyvät korkeina. Tämä tekee siitä erittäin nopean infrastruktuurin, joka mahdollistaa välittömän toiminnan.
Mitoitus
Valitaan pienin mittari, joka pystyy käsittelemään määritettyä jatkuvaa virtausta Q3. Tarkista kuitenkin, ettei painehäviö ole liian suuri. Lyhytaikainen ylikuormitus tarkoittaa alle 1 tuntia päivässä tai enintään 200 tuntia vuodessa.
Materiaali pääosin: Valurauta
Saapuvat materiaalit: Valurauta
Lämpötila (°C): 0 - 50
PN: 16
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC004485 - Vesimittari
Mahdollinen asennusasento: Vaakasuora, Pystysuora
Mittari voidaan asentaa vaaka- tai pystysuoraan siten, että mittarin pinta on ylöspäin tai sivullepäin. Ultraäänisignaalia häiritsevien ilmakuplien välttämiseksi mittaria ei saa sijoittaa korkealle.
Varmista, että liitäntäkaapeli on keskitetty mittarin kummallekin puolelle, jotta mittarin runkoon ei kohdistu jännitystä. Mittari ruuvataan yhteen putken vastakappaleiden kanssa. Käytä sopivaa laippatiivistettä, jotta asennuksesta tulee tiivis.
Tarkista, että virtaussuunta on samaan suuntaan kuin mittarissa oleva virtauksen nuoli. Mittausputki on aina täytettävä vedellä.
