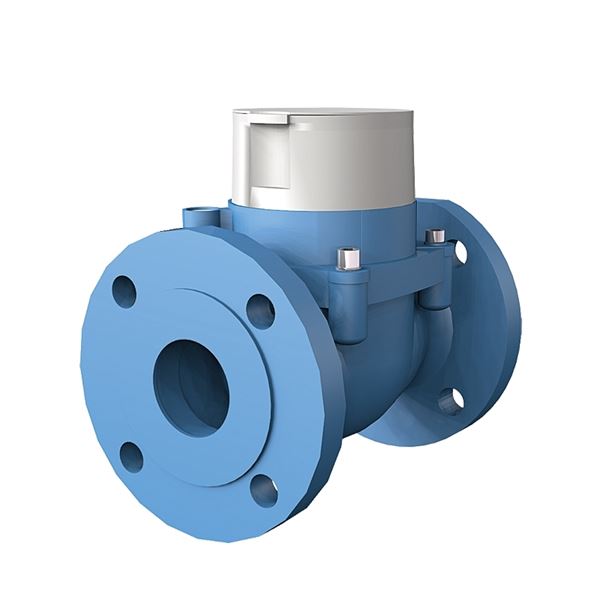

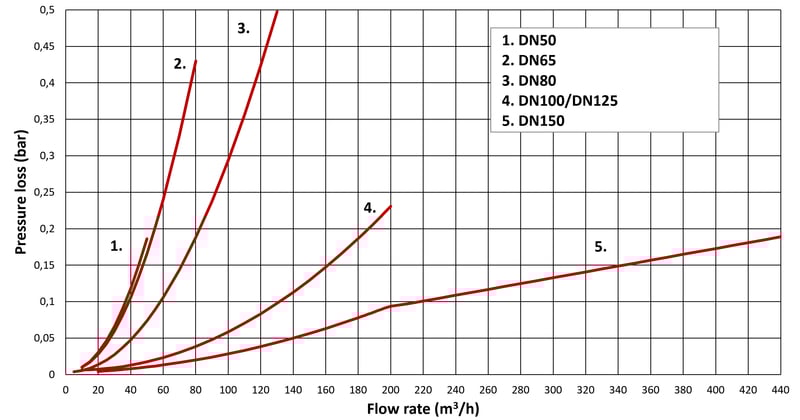

Laippamallinen kylmävesimittari tyyppi Woltmann, mittaustarkkuus R100. Suuri virtausalue ja pieni painehäviö. Valmisteltu pulssi-/datatallenninta (M-Bus)/wMBus varten Voidaan asentaa sekä vaaka- että pystysuoraan.
| Mitta-alue (DN) | 50 - 150 |
|---|---|
| PN | 16 |
| Lämpötila (°C) | 1 - 50 |
| Materiaali pääosin | Valurauta |
| AT-numero | DN | Q3 (m3/h) | Mitta A (mm) | Lukumäärä |
|---|---|---|---|---|
| AT 7110B50-200 | 50 | 40 | 200 | |
| AT 7110B65-200 | 65 | 63 | 200 |
Kylmän käyttöveden tilavuusvirran mittaukseen tarkoitettu vesimittari. Soveltuu siirto- ja pumppauslinjoihin, kun vaaditaan pientä painehäviötä.
Mittari voidaan varustaa annostelua tai etäluentaa varten tarkoitetuilla pulssi- tai M-Bus-antureilla.
UG Mittarit
2014/32/EU (MID)
Tuote on CE-merkitty
Tuoteseloste: Hyväksytty
Tuote BVB ID: 52703
SundaHus: C+
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Valurauta |
| 2 | Mittakammio | |
| 3 | Kannatin tapilla |
Mitta-alue (DN): 50 - 150

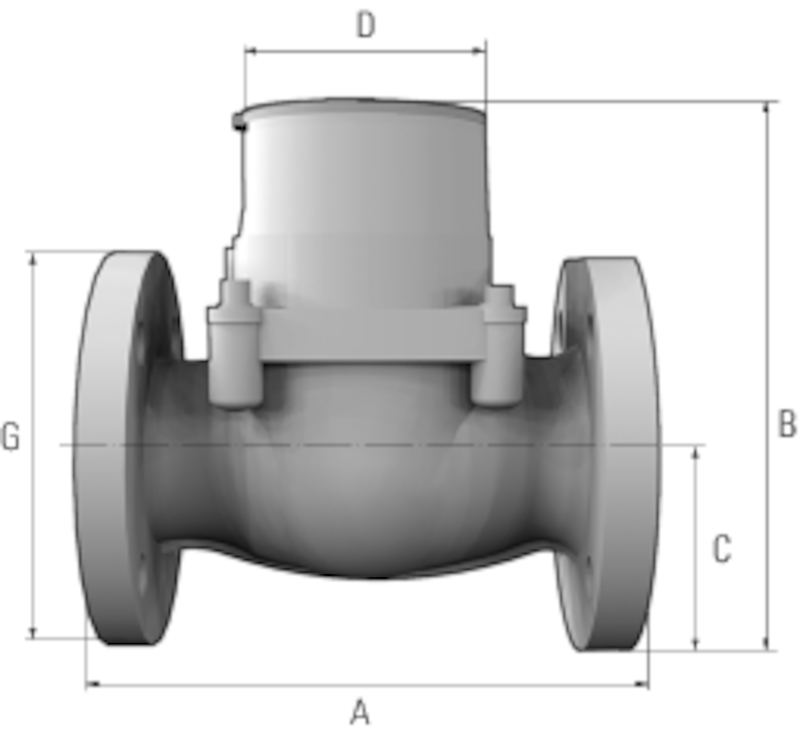

| DN | A | B | C | D |
|---|---|---|---|---|
| 50 | 200 | 224 | 82.5 | 80 |
| 65 | 200 | 234 | 92.5 | 80 |
Vesimittari on uudenlainen turbiinimittari, jossa vapaasti "kelluva" pallomainen turbiiniyksikkö pyörii vesivirrassa. Pyörivä liike johdetaan laskuriin magneettisen liitoksen avulla. AT 7110A korvaa vanhat Woltman WP ja Woltman WS mittarit, ja siksi sitä on saatavana eri runkopituuksilla (kts. mitta A ylläolevassa taulukossa). Laskuri on kuusi numeroinen ja hermeettisesti suljettu. Taulu on käännettävissä 360°, lukemisen helpottamiseksi. DN50-100: Rullanäytön kulutusyksikkö on m3. Mittarissa on myös kolme viisariosoitinta, jotka osoittavat kulutuksen litroina (1,10 ja 100 l). DN150: Rullanäytön kulutusyksikkö on 10 m3. Mittarissa on myös kolme viisari-osoitinta, jotka osoittavat kulutuksen litroina (10, 100 ja 1000 l).Mittarissa on lähtö yhdistetylle pulssi/M-Bus-anturille tyyppiä HRI, sekä optiselle pulssianturille. Riippuen anturityypistä ja mittarikoosta, on valittavissa useita eri pulssimääriä. M-Bus protokolla mahdollistaa tiedonkeruun esim. maksimi- ja minimivirtauksen, kuukausikulutuksen ym. Lisätietoja taulukoista Tekniset tiedot ja Pulssipituudet.
Materiaali pääosin: Valurauta
Saapuvat materiaalit: Valurauta
Lämpötila (°C): 1 - 50
Lämpötilaa koskevat huomautukset: Vesimittari on uudenlainen turbiinimittari, jossa vapaasti "kelluva" pallomainen turbiiniyksikkö pyörii vesivirrassa. Pyörivä liike johdetaan laskuriin magneettisen liitoksen avulla. AT 7110A korvaa vanhat Woltman WP ja Woltman WS mittarit, ja siksi sitä on saatavana eri runkopituuksilla (kts. mitta A ylläolevassa taulukossa). Laskuri on kuusi numeroinen ja hermeettisesti suljettu. Taulu on käännettävissä 360°, lukemisen helpottamiseksi. DN50-100: Rullanäytön kulutusyksikkö on m3. Mittarissa on myös kolme viisariosoitinta, jotka osoittavat kulutuksen litroina (1,10 ja 100 l). DN150: Rullanäytön kulutusyksikkö on 10 m3. Mittarissa on myös kolme viisari-osoitinta, jotka osoittavat kulutuksen litroina (10, 100 ja 1000 l).Mittarissa on lähtö yhdistetylle pulssi/M-Bus-anturille tyyppiä HRI, sekä optiselle pulssianturille. Riippuen anturityypistä ja mittarikoosta, on valittavissa useita eri pulssimääriä. M-Bus protokolla mahdollistaa tiedonkeruun esim. maksimi- ja minimivirtauksen, kuukausikulutuksen ym. Lisätietoja taulukoista Tekniset tiedot ja Pulssipituudet.
PN: 16
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC004485 - Vesimittari
MagiCAD linkki: https://redir.magicad.cloud/product/6f0a058c-4c6c-4249-a616-5947f3e74a3f
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora, Pystysuora
Mittari voidaan asentaa vapaavalintaiseen asentoon. Suositeltava suora putkiosuus ennen mittaria on vähintään 3 * DN. Mittarin jälkeen ei suora putkiosuus ole tarpeellinen, mutta ei myöskään ole suotavaa supistaa putkea välittömästi mittarin jälkeen. Putkisto on huuhdeltava ennen mittarin asennusta. Vältä putkiston paineiskuja. Laippatiivisteet sisältyy toimitukseen. Etäluentamoduli HRI-Mei asennetaan laskijaan kiertämällä laskijaa ensin vastapäivään, kiinnitä moduli uraan, ja kierrä laskinta takaisin myötäpäivään. Signaalikaapelit kytketään viereisen kytkentäkaavion mukaan. Katso myös erilliset käyttöohjeet.
