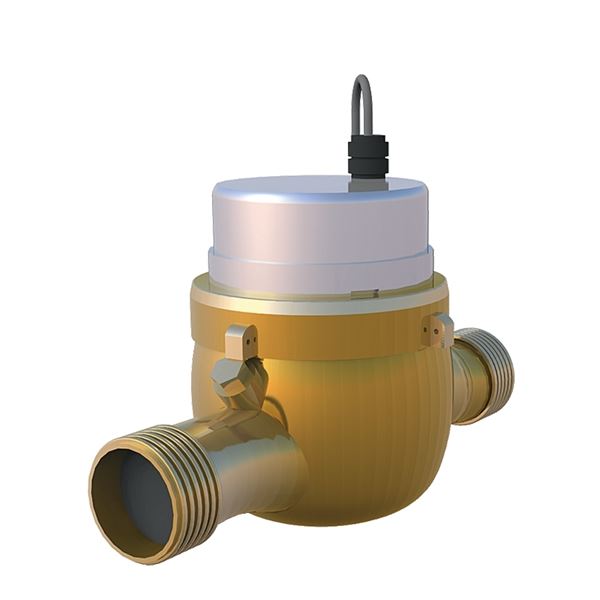

Kuumavesimittari AT
| AT-numero | Lukumäärä | |
|---|---|---|
| AT 7029G25-6P10 | ||
| AT 7029G40-10P10 |
Lämpimän käyttöveden mittaamiseen
UG Mittarit
Tuote on CE-merkitty
REACH-asetuksen mukainen ilmoitusvelvollisuus
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä, emaloitu | Messinki |
| 2 | Elementti | PPS (polyfenyleenisulfidi) |
| 3 | Siipipyörä | PPS (polyfenyleenisulfidi) |
| 4 | Laakeri | |
| 5 | Laipat, emaloitu | Teräs |
Mitta-alue (DN): 20 - 40
Vesimittari on tyypiltään kuivakäyntinen monisuihkupyöräinen juoksupyörä. Juoksupyörä on ainoa liikkuva osa väliaineessa, ja alasvaihto on täysin kuivakäyttöinen. Laskuri on rullalaskuri. Laskurin asteikko on vähintään 1 litra. Kokonaiset m³ on esitetty valkoisin numeroin ja litrat punaisin numeroin.
Materiaali pääosin: Messinki
Saapuvat materiaalit: Messinki, Muovi, Muut
Lämpötila (°C): 10 - 130
PN: 16
ETIM-luokitus: EC004485 - Vesimittari
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
Vesimittari on asennettava siten, että mittakello osoittaa ylöspäin. Vakioversiossa mittari on asennettava vaakasuoraan putkistoon. Nousu- ja syöksyputkiversiot (lisäykset S ja F) on asennettava pystysuoraan putkistoon. Energiaa mitattaessa mittari asennetaan aina alempaan lämpötilaan eli lämmitysjärjestelmien paluuputkeen ja kierrätys- ja jäähdytysjärjestelmien tuloputkeen. Tämäntyyppisen mittarin edessä ei tarvitse olla suoraa linjaa. Suodatin on kuitenkin asennettava mittarin yläpuolelle. Järjestelmä on huuhdeltava ennen asennusta. Käyttöönoton aikana on vältettävä paineiskuja putkistossa.
Manuaalinen (PDF-Tiedosto, 824 kB)
