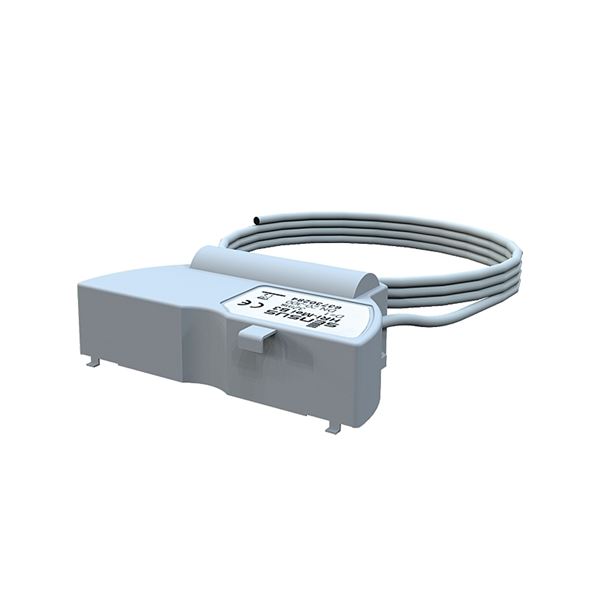

Tietoliikennemoduuli turbiinimittareille AT 7110A (kylmä vesi) ja AT 7170 (kuuma vesi). Anturi asennetaan mittarin näyttöpaneelin päälle. IP 68 (hermeettisesti suljettu).
| Lämpötila (°C) | -10 - 65 |
|---|---|
| Materiaali pääosin | Muovi |
| AT-numero | Artikkelin kuvaus | Lukumäärä |
|---|---|---|
| AT 7275MEI-B1D1000K2 | AT7275MEI-B1D1000K2 1000 litraa / 500ms, DN150 | |
| AT 7275MEI-B1D100K1 | AT7275MEI-B1D100K1 100 litraa / 500ms, DN40-125 |
HRI MEI on induktiivinen anturi vesimittareiden mitattujen arvojen etäluentaan ja siirtämiseen tiedonsiirtokeskukseen tai mittausten keruujärjestelmään. Anturi on yhteensopiva Armatecin Meistream-turbiinimittareiden AT 7110/7110A (kylmä vesi) ja AT 7170 (kuuma vesi) kanssa. Anturi asennetaan mittarin näyttöpaneelin päälle.
HRI MEI on saatavana kahtena eri perusversiona:
HRI yhdistetty pulssi-/data-anturi, jossa on elektroninen liitäntä, joka tukee sekä M-väylää että MiniBus-väylää (esim. kaivomittareiden lukemiseen, katso AT 7086). Anturissa on myös ohjelmoitava avokollektoripulssi, joka ohjelmoidaan toimituksessa 100 tai 1000 litraa pulssia kohden vaihtoehdosta riippuen, ks. tilausavain. HRI-radioanturi Scout-tyyppiseen radiojärjestelmään. Katso myös erillinen tuoteseloste AT 7087.
HRI-anturi lukee induktiivisesti kierrosten lukumäärän vesimittarin näyttöpaneelin lasin alla olevasta metallisesta osoittimesta.
Anturissa on sisäänrakennettu paristo, joka kestää jopa 12 vuotta. Mittausarvot ja -asetukset säilyvät sähkökatkoksen sattuessa (esim. häiriöt M-väylässä). Sähkökatkoksen sattuessa data-anturi (AT 7275MEI-B1-...) jatkaa arvojen tallentamista. Tietoanturiin on merkitty muun muassa valmistusnumero, joka vastaa toissijaista osoitetta. Toimitettaessa ensisijainen osoite on oletusarvoisesti 000.
Materiaali pääosin: Muovi
Saapuvat materiaalit: Muovi
Lämpötila (°C): -10 - 65
Lämpötilaa koskevat huomautukset: Pulssianturi 10L/pulssi 7050B,7420A,7430
IP-luokitus: IP68
HRI:tä varten valmistetuissa mittareissa on metallilevyllä varustettu osoitin. Ennen anturin asentamista anturin alapuolella oleva kuljetuskalvo on poistettava.
Anturin asentaminen tapahtuu rikkomatta mittarin tiivisteitä, ja se voidaan tehdä joko suoraan mittarin asennuksen yhteydessä tai jälkikäteen, kun mittari on jo asennettu. Jälkiasennuksen yhteydessä anturi on ohjelmoitava siten, että sen laskurit vastaavat mittarin laskureita.
HRI-MEI-tyyppinen etäluentamoduuli asennetaan laskuriin irrottamalla mittarin lasin sivussa oleva sininen suojus, jossa on merkintä OD, kääntämällä laskuria vastapäivään, kiinnittämällä moduuli aukkoihin ja kääntämällä laskuria takaisin myötäpäivään.
Signaalijohdot valitaan seuraavan kytkentäkaavion mukaisesti pulssin tai M-Bus/Mini-Busin käytön mukaan. Yleensä käytetään seuraavaa: Pulssi: valkoinen (+) ja harmaa (-). M-väylä: vihreä ja ruskea. Katso myös erillinen käyttöohje.
Optosignaalilla varustettu pulssianturi korkean resoluution pulssia varten 1 pulssi litraa kohti: AT 7275PDY1. AT 7275MEI-B1... on aina avoin kollektorilähtö (potentiaaliriippuvainen pulssi). Jos halutaan potentiaalivapaa pulssisignaali, anturia voidaan täydentää erillisellä muuntimella AT 7281-2PCD.
Manuaalinen (PDF-Tiedosto, 87 kB)
