Tietoliikennemoduuli AT 7420A, AT 7430, AT 7050B ja AT 7053. IP 68 (hermeettisesti suljettu).
| Lämpötila (°C) | -10 - 65 |
|---|---|
| Materiaali pääosin | Muovi |
| AT-numero | Artikkelin kuvaus | Lukumäärä |
|---|---|---|
| AT 7275HRI-A4-D1 | AT7275HRI-A4-D1 Kaapeli 1,5 m | |
| AT 7275HRI-A4-D10 | AT7275HRI-A4-D10 Kaapeli 1,5 m |

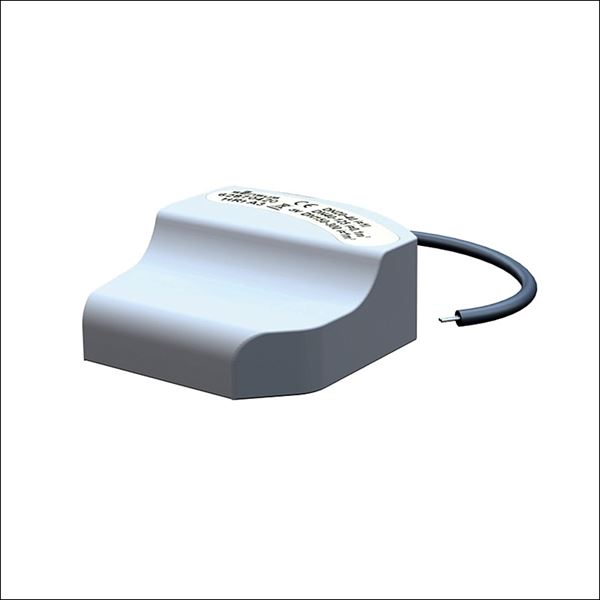

HRI on induktiivinen yleisanturi vesimittareiden mitattujen arvojen etäluentaan/siirtoon tiedonsiirtokeskukseen tai mittausten keruujärjestelmään. Anturi on yhteensopiva Armatec AT 7420-, AT 7430-, AT 7050- ja AT 7050 -rengasmäntä- ja siipimittareiden kanssa. Yksikkö asennetaan mittarin näyttöpaneelin päälle.
HRI on saatavana kolmena versiona:
HRI Data Sensor on elektroninen rekisteri, jossa on dataliitäntä, joka tukee sekä M-Bus- että kannettavia MiniBus-laitteita, esim. kaivomittareiden lukemiseen (katso myös AT 7086). Anturissa on myös ohjelmoitava avokollektoripulssi, joka asetetaan toimituksen yhteydessä 1 litraan pulssia kohden.
HRI-pulssianturi, jossa on luotettava, korkeataajuinen pulssilähtö avoimen kollektorin/transistorin reletyypillä. Ei kontaktihypyn aiheuttamaa ajautumista. Suojattu ulkoisilta magneettikentiltä. Kompensoi/ilmaisee virtaussuunnan. Pulssi on napaisuusriippuvainen, mikä tarkoittaa, että liitäntäkaapelit on kytkettävä plus- ja miinusjohtimiin.
HRI Radioanturi Scout-tyyppisiin radiojärjestelmiin. Katso myös erillinen tuoteseloste AT 7087.
Tuoteseloste: Vältetty
Tuote BVB ID: 108758
SundaHus: C+
HRI-yksikkö lukee induktiivisesti kierrosten lukumäärän vesimittarin näyttöpaneelin lasin alla olevasta metallisesta osoittimesta. Kierrosten lukumäärän ja luetun osoittimen välinen suhde on yhtä suuri kuin D. D = litramäärä pulssia kohti, ja sitä on saatavana eri pulssinopeuksina, esim. 1, 10 ja 100.
Materiaali pääosin: Muovi
Saapuvat materiaalit: Muovi
Lämpötila (°C): -10 - 65
HRI:tä varten valmistetuissa mittareissa on metallilevyllä varustettu osoitin.
Ennen anturin asentamista anturin alapuolella oleva kuljetuskalvo on poistettava.
HRI-yksikön asennus tapahtuu ilman, että mittarin sinettejä tarvitsee rikkoa, ja se voidaan tehdä joko suoraan mittarin asennuksen yhteydessä tai jälkikäteen, kun mittari on jo asennettu.
HRI-yksikkö ruuvataan paikoilleen näyttöpaneelin lasiin valmiisiin kiinnityskohtiin mukana toimitetuilla ruuveilla. Vaihtoehtoisesti voidaan käyttää mukana toimitettua kiinnitysrengasta kupari-/lasikoteloisissa mittarilaskureissa.
Mittarin näyttöpaneelin räätälöity suojakuori toimitetaan mukana vaihtoa varten.
Kooderin liitäntäkaapelia voidaan pidentää enintään 50 metriin asti, datakooderin kaapelia voidaan pidentää M-väylästandardin mukaisesti. Ulkokaapelointia varten suositellaan transienttijännitesuojausta.
HRI-anturi toimitetaan nelijohtimisella liitäntäkaapelilla seuraavasti: M-väylä, vihreä ja ruskea kaapeli. Pulssi, valkoinen (+) ja ruskea (-) kaapeli.
Mittarin lukemat ja asetukset pysyvät ennallaan, jos data-anturiin tulee ulkoinen sähkökatko (esim. häiriöt M-väylässä). Sähkökatkoksen aikana HRI jatkaa arvojen tallentamista.
Lisävarusteena on saatavana kaapeliliitin, jonka suojausluokka on IP68, kun kaapeli on liitettävä esim. vedellä täytettyyn kaivoon.
