Energiamittari AT 7500F

Käyttöalue

Lämpöenergian mittaamiseen lämmitys- ja jäähdytysjärjestelmissä, joissa vesi on lämmitys- tai jäähdytysaineena (ei lisäaineita, kuten glykolia jne.). Täydellinen mittari koostuu ultraäänivirtausmittarista, elektronisesta integraattorista, jossa on LCD-näyttö ja lämpötila-anturipari PT 500, sekä integroidusta M-väylästä.

Käyttökohteet: Lämmitys - jäähdytys - lämmitys/jäähdytystariffit (jäähdytystariffi -dT & tvirtaama <20 °c)>
Ympäristöluokka: Luokka C
Ympäristöluokka: Luokka E2 + M2.

Translated with DeepL.com (free version)

AMA-teksti

UGA Lämpömittarit

Laadunvarmistus

2014/32/EU (MID)

Tuote on CE-merkitty

Energia- ja ympäristöselvitys

Tuoteseloste: Vältetty

Tuote BVB ID: 108760

SundaHus: C-

REACH-asetuksen mukainen ilmoitusvelvollisuus

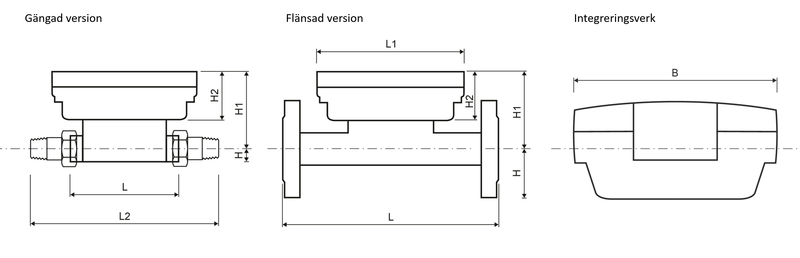

Mitat ja paino

Mitta-alue (DN): 15 - 100

Toiminta ja rakenne

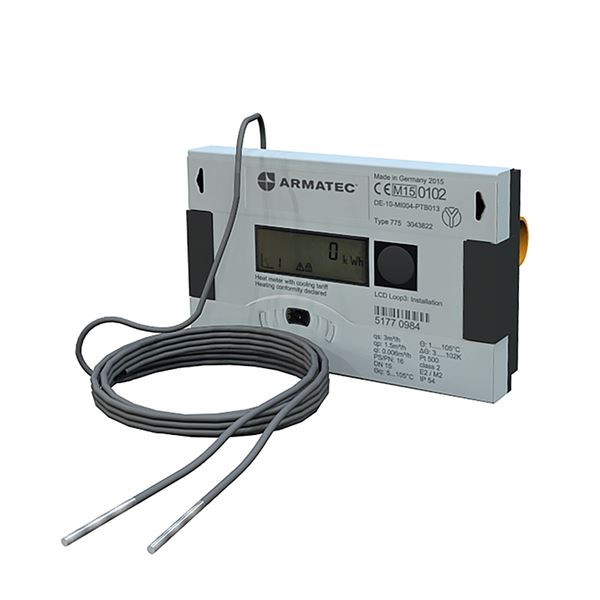

AT 7500F on staattinen lämpöenergiamittari lämpö- ja kylmälaitteistoille, joissa nesteenä on vesi (ei glykolia). Ihanteellinen esimerkiksi kaukolämpö- ja 6°C/12°C kylmälaitteistoille. Mittari koostuu ultraäänityyppisestä virtausmittarista, paritetuista PT 500 -lämpötila-anturista ja erillisestä elektronisesta integraattorista, jossa on monitoiminen LCD-näyttö, joka näyttää kertyneen energian ja tilavuuden. M-bus-tyyppinen etäluku-moduuli sisältyy. On myös mahdollista lukea hetkellisiä arvoja, kuten virtaus, teho, syöttö- ja paluulämpötila, lämpötilaero, suurin ja pienin arvo sekä itsekoe virheiden ilmaisuineen.

AT 7500F:ssä on ultraäänityyppinen virtausmittari, jossa ei ole liikkuvia osia. Tämä tarkoittaa, että se on kulumattomia osia eikä ole herkkä korkealle magnetiittipitoisuudelle vedessä, koska siinä ei ole magneettisia osia. Virtausmittari on suora ultraäänimittari, joka käyttää kulkuaikojen erottelumenetelmää ja integroituja antureita ja vastaanottimia mittaputken molemmissa päissä. Jokainen mittausjakso (yksi sekunnissa) alkaa anturin ylävirtaan lähettämästä ultraäänisignaalista vastaanottimelle/anturille alavirtaan. Lähetetyn ja vastaanotetun signaalin välinen aikaero lasketaan erittäin tarkasti virtausmittarilla. Tämän jälkeen anturit vaihtavat rooleja: alkuperäinen vastaanottava anturi toimii nyt lähettävänä anturina, ja ultraäänisignaali lähetetään päinvastaiseen suuntaan. Ajan eroa lasketaan jälleen. Virtausnopeus virran suuntaisesti on nopeampi kuin virtausvastaisesti. Näiden aikavälin erojen vertaamalla ultraäänimittari voi tarkasti laskea virtaaman. Virtausintegroidaan lämpötilan laskun kanssa ja niin sanottu K-kerroin, jonka avulla lasketaan energiamäärä näytöllä.

Mittarit toimitetaan vakiona verkkovirralla, mutta ne ovat saatavilla myös paristokäyttöisinä malleina. 230V-mallissa on varaparistona nappiparisto (CR2032 3V), joka voidaan vaihtaa.

Mittari on aina asennettava kylmemmälle putkelle, eli lämmitysjärjestelmässä paluulinjalle ja kylmälaitteistossa syöttöputkelle. Mittari voidaan myös täydentää etäluku-moduulilla, kuten pulssi-, Modbus- tai 4-20 mA -signaalilla. Saatavilla on myös mahdollisuus lisätä ylimääräinen M-bus-kortti.

Mitoitus
Mitoita mittari virtausalueelle qp ja qs välillä. Älä ylitä mitoitusta, ja raja-arvojen kohdalla valitse pienempi mittari. Varmista, ettei painehäviö ole liian suuri (maksimi 250 mbar). Tämän tyyppinen mittari ei kulu ylikuormituksesta, koska siinä ei ole liikkuvia osia. Jos nimellisarvoinen virtaus ylittää 140 %:n rajan, virtausmittaus ei suoriteta.

Tekniset tiedot

Materiaali pääosin: Messinki, Valurauta

Päämateriaalin koodi: Messinki (CuZn36Pb2As) (CW602N)

Saapuvat materiaalit: Messinki, Valurauta, Ruostumaton teräs, Muovi, Kumi

Sisältyvä materiaalikoodi: Messinki (CuZn36Pb2As) (CW602N), PC (polykarbonaatti), EPDM (etyleenipropyleenikumi)

Lämpötila (°C): 5 - 105

PN: 16 - 25

Liitäntä: Ulkokierre ISO 228-1 (G, BSPP), Laipallinen EN1092

ETIM-luokitus: EC011754 - Kalorimetri

BK04-koodi: 20716 Vesimittarit

MagiCAD linkki: https://redir.magicad.cloud/product/846022f5-45c2-4bb9-8b16-2690b7a96d4a

IP-luokitus: IP54

Asennus ja huolto

Virtaussuunta: Yksisuuntainen

Mahdollinen asennusasento: Vaakasuora, Pystysuora

Mittarin asennuksessa tulee ottaa huomioon, että mittaus suoritetaan oikealla mittausteknisellä tavalla ja että huolto- ja lukemismahdollisuus on helppo toteuttaa. Virtausmittari on asennettava putkeen, jossa on matalampi lämpötila, eli lämmitysjärjestelmissä paluulinjalle ja kylmälaitteissa syöttöputkelle. Jos mittari asennetaan väärään putkeen, mittari ei ole enää tyyppihyväksytty, mittaustulokset voivat olla epäluotettavia, virheellisiä tai jopa puuttua kokonaan. Väärään putkeen asennettaessa saadaan virhekoodi E3. Lämmintä putkea ei voida konfiguroida, ja tällöin on tilattava uusi mittari tähän tarkoitukseen.

Virtausmittari voidaan asentaa sekä vaakasuoraan että pystysuoraan. Suoraa osuutta ennen tai jälkeen mittarin ei vaadita, mutta suositellaan, että mittarin eteen asennetaan 3xDN:n pituinen häiriötön alue, jotta saadaan hyvä ja vakaa virtausprofiili. Virtausmittari tulisi asentaa matalimpaan kohtaan estämään ilman vaikutusta järjestelmään. Virtausmittaria ei tule asentaa suoraan venttiilin jälkeen tai pumpun eteen. Suositellaan asennettavaksi sulkuventtiilit ennen ja jälkeen mittarin, jotta mittarin mahdollinen vaihto on helpompaa. Mittari suositellaan asennettavaksi vaakasuoraan, jolloin virtausmittari on kallistettuna 45° sivulle.

HUOM! Kierreliitoksella varustetut mittarit on tarkoitettu vain tasatiivisteille tarvittavilla vesimittarikytkennöillä ja kuitutiivisteillä, kuten AT 7056. Kierreliitoksia ei saa tiivistää esimerkiksi langalla tai vastaavilla tiivisteillä.

Mikäli väliaineen lämpötila on alle huoneenlämmön tai yli 90 °C, tai ympäristön lämpötila on jatkuvasti korkea (yli 55 °C), elektroninen osa (integraattori) tulee asentaa ympäristöön, jossa on huoneenlämpö. Vakiomallissa on 1,5 m etäisyys integraattorin ja virtausanturin välillä. Tätä kaapelia ei saa lyhentää tai liittää uudelleen, sillä integraattori ja virtausmittari on kalibroitu ja sertifioitu yhtenä kokonaisuutena. Jos kaapeli katkaistaan, lämpöenergiamittari ei toimi ja se täytyy vaihtaa kokonaan uuteen mittariin. Integraattori on valmisteltu seinäkiinnitystä varten.

Upotustorvia, jotka on suunniteltu G 1/2 putkimutterille, suositellaan käytettäväksi työturvallisuuden takaamiseksi ja lämpötila-anturien vaihtamisen helpottamiseksi ilman, että järjestelmää tarvitsee tyhjentää. DN15 ja DN20 -malleissa lämpötila-anturi on jo esiasennettu virtausosaan.

Lämpötila-anturien liitäntä on kaksijohdolla. Anturit on merkitty sinisellä ja punaisella värillä kylmän ja lämpimän virtausputken liittämiseksi. Anturin/upotustorven kärjen tulee sijaita suoraan virtauksessa.

Yksityiskohtaisempia tietoja löytyy asennusohjeista.

Mittarilla on NOWA-yhteensopiva varmennus, joka voidaan suorittaa akkreditoidussa tarkastuslaitoksessa tai laboratoriossa odotusaikojen jälkeen.

Mittarissa vaihdettavat osat ovat etäluku-moduuli ja lämpötila-anturit.
