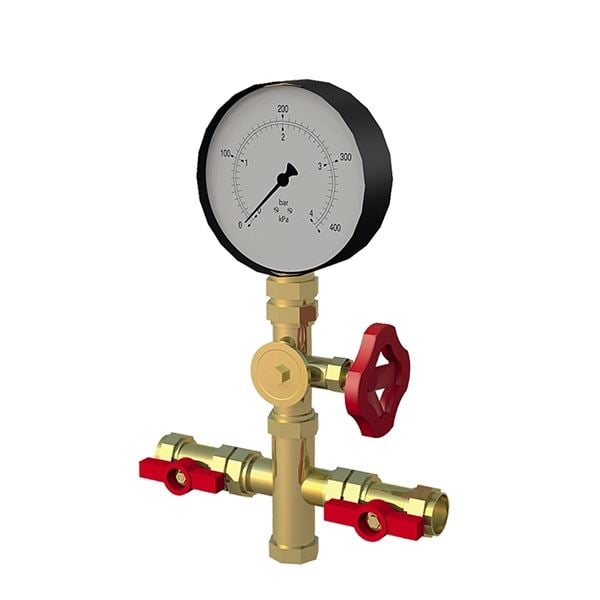

Laitteet pumppuryhmien, siivilöiden, runkojen ja virtapiirien paine-eromittausta varten.
| Mitta-alue (DN) | 10 |
|---|---|
| Lämpötila (°C) | 0 - 185 |
| Materiaali pääosin | Messinki |
| AT-numero | Suoritus | Lämpötila (°C) | Mittausalue | Näytön tiedot |
|---|---|---|---|---|
| AT 1812-10-2,5 | 0 - 185 | 0 - 2,5 |
Pumppuryhmien, mudanerottimien, runkojen ja virtapiirien paine-eromittaukseen.
Tuote on CE-merkitty
Tuoteseloste: Vältetty
Tuote BVB ID: 8656
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Painemittarin luokka 2,5 | Kupari |
| 2 | Painemittari luokka 2,5 | ABS (akryylinitriilibutadieenistyreeni) |
| 3 | Ohjauspaineventtiili | Messinki |
| 4 | Liitoskappale | Messinki |
| 5 | Poikkiputket liitoksilla | Messinki |
| 6 | Palloventtiili | Messinki |
| 7 | Palloventtiili | PTFE (polytetrafluorieteeni) |
Mitta-alue (DN): 10
AT 1812 toimitetaan kaksipistemittaukseen soveltuvana yksikkönä, mutta se voidaan helposti mukauttaa myös kolmipistemittaukseen lisäkuulaventtiilin ja kytkimen avulla. Normaalisti toinen venttiileistä on auki, jolloin käyttöpaine voidaan lukea. Paine-eromittauksessa matalapainepuolen venttiili suljetaan ja paine luetaan. Tämän jälkeen korkeapainepuolen venttiili suljetaan ja matalapainepuolen venttiili avataan ja paine luetaan. Paine-ero on korkea- ja matalapaineen lukemien erotus. sarjoja on saatavana 0-2,5, 0-4, 0-10 ja 0-16 barin porrastuksin.
Materiaali pääosin: Messinki
Saapuvat materiaalit: Messinki
Lämpötila (°C): 0 - 185
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011167 - Paine-eromittari
Painemittarisarja on asennettava siten, että painemittarista saadaan hyvä lukema. Erityisesti alemmilla painealueilla on myös tärkeää, että sarja asennetaan siten, että painemittari on pystysuorassa ja tappi osoittaa alaspäin.
