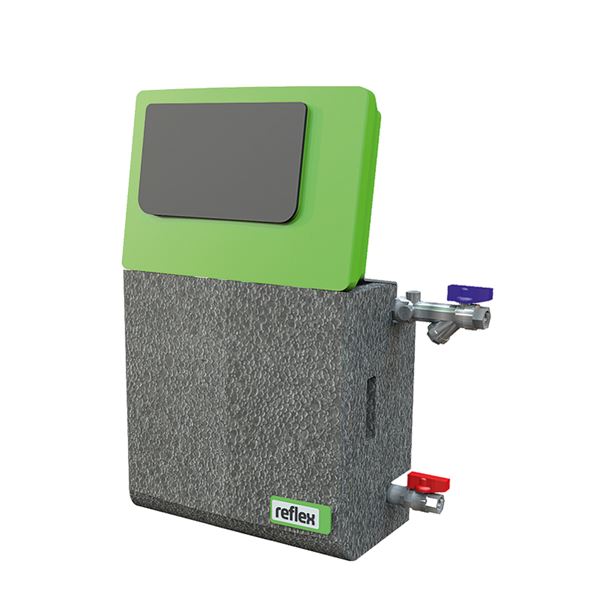

Servitec S AT 8080-

Käyttöalue

Servitec Mini ja Servitec S -tyhjiöpurkaimet vapauttavat jopa 90 % liuenneista kaasuista järjestelmän nesteestä alentamalla paineen -1 bariin. Tämä on tehokkain tapa kaasunpoistoon suljetuissa lämmitys- ja jäähdytysjärjestelmissä. Tämä seinään asennettava malli on tarkoitettu käytettäväksi, kun järjestelmän nesteenä on vettä tai vesi/glykoli-seoksia, enintään 50 %. Sitä ei kuitenkaan saa käyttää järjestelmissä, joissa on vesi/suolaseoksia tai etanolia.
Kun järjestelmässä käytetään alipaineista kaasunpoistolaitetta, virtaushäiriöiden riski pienenee, kierto-ongelmat ja korroosiovauriot vältetään. Se lisää toiminnallista turvallisuutta vaikeissa käyttöolosuhteissa ja parantaa lämmönsiirtoa järjestelmässä.

AMA-teksti

PSF.1421 Alipainepoistimet.

Laadunvarmistus

Tuotemerkintä: Tuotteen tyyppikilvessä on tiedot maksimipaineesta, maksimilämpötilasta, sähkötiedoista, valmistusvuodesta, valmistusnumerosta, tyyppinumerosta ja valmistajan nimestä.

Toiminta ja rakenne

Automaattinen "plug & play" -alipaineenpoistolaite, jota ohjataan kahdella painikkeella, Auto/Stop, tai Bluetoothilla Reflex Control Smart -sovelluksella matkapuhelimessa/tablettilaitteessa.

Lämmitys- ja jäähdytysjärjestelmiin, joissa järjestelmän nesteenä on vesi ja enintään 50 % veden ja glykolin seokset. Neste sisältää aina sekä liuenneita että vapaita kaasuja. Laitteen tehtävänä on vähentää nämä kaasut absoluuttiseen minimiin. Järjestelmän erilliseen alivirtaukseen kohdistetaan pumpun luoma alipaine (tyhjiö). Kaasunpoisto tapahtuu pystysuorassa messinkisessä suihkuputkessa. Suihkuputkessa on suihkusuutin, imulinja ja paineanturi. Tämä on kompakti ratkaisu, jossa ohjausyksikkö, suihkuputki ja pumppu on sijoitettu suojakoteloon.

Osavirta ruiskutetaan ruiskutusputkeen suuttimen kautta. Pumppu imee nesteen suihkuputkesta järjestelmään. Tuote on suunniteltu siten, että pumppu imee ruiskutusputkesta enemmän nestettä kuin suutin pystyy ruiskuttamaan. Syntyy alipaine ja liuenneet kaasut erottuvat. Henryn lain mukaan, eli kaasun luonnollisen liukenemisen nesteeseen paineen ja lämpötilan mukaan, liuennut kaasu vapautuu nyt ja erottuu nesteestä ja näkyy vapaana kaasuna. Pumppu kytketään pois päältä. Suihkuputki täytetään nesteellä, jolloin vapautuneet kaasut pääsevät poistumaan ilmakehään yläosan tuuletusaukon kautta.

Koko kaasunpoistoprosessia säädellään integroidun paineanturin ja laitteen ohjausjärjestelmän avulla. Näyttöön tulee virheilmoitus, jos paine laskee alle -0,3 bar ja jos järjestelmän paine on alle 0,5 bar. Nosta järjestelmän painetta ja kuittaa virheilmoitus painamalla Auto-painiketta.

Käytettävissä on kolme erilaista kaasunpoisto-ohjelmaa. Jatkuva kaasunpoisto käynnistetään Auto-painikkeella ensimmäisen käyttöönoton yhteydessä. Kiinteän, useita tunteja päivässä kestävän ajanjakson aikana suoritetaan useita kaasunpoistojaksoja ilman taukoja. Päivittäisenä aloitusaikana käytetään ensimmäisen käynnistyksen ajankohtaa. Intervallihöyrystys koostuu useista toistuvista höyrystysjaksoista. Intervallijaksojen välillä on tietty taukoaika. Intervallikaasutus alkaa automaattisesti jatkuvan kaasunpoiston jälkeen. Täyttökaasutus, joka aktivoituu automaattisesti jatkuvan tai jaksottaisen kaasunpoiston aikana. Täyttökaasunpoisto tapahtuu sähköisesti ulkoista kantokaasua vastaan paineistimesta.

Tämä menetelmä mahdollistaa erittäin tehokkaan kaasunpoiston sekä lämmitys- että jäähdytysjärjestelmissä. Jotta kaasunpoistolaitteen kautta tapahtuvalle 100-prosenttiselle nesteenvaihdolle voidaan luoda edellytykset, se on aina asennettava järjestelmän päälinjaan.

Tekniset tiedot

Materiaali pääosin: Muovi

Saapuvat materiaalit: Valurauta, Muovi, Kumi

Lämpötila (°C): 0 - 70

PN: 8 - 10

Asennus ja huolto

Poistoputki on liitettävä järjestelmän pääputkeen, joka voi olla tulo- tai paluuputki. On kuitenkin tärkeää, että liitäntöjen välinen etäisyys on vähintään 500 mm ja että ne tehdään pääputken ylä- tai sivupuolelle, ei alapuolelle. Turvallisen asennuksen ja toiminnan varmistamiseksi on käytettävä mukana toimitettua liitäntäsarjaa. Se sisältää 3 palloventtiiliä tulo-, poisto- ja täyttöyhteiden sulkemiseen. Tuloliitännän mukana toimitetaan likaantumissuodatin. Suodatin estää likahiukkasten pääsyn pakokaasuun ja tarpeettomien toimintahäiriöiden aiheuttamisen. Jotta järjestelmässä olisi jatkuvasti alhainen kaasupitoisuus, kaasunpoistolaitteen on oltava paikallaan. Liikuteltavat ratkaisut voivat tilapäisesti vakauttaa ja alentaa kaasupitoisuutta järjestelmässä. Jos kaasunpoistolaitetta ei kuitenkaan ole kytketty jonkin ajan kuluttua, on hyvin todennäköistä, että kaasupitoisuus nousee uudelleen ja ongelmat toistuvat.
