Lianerotin teräs. Saatavilla lisävarusteena magneetilla AT8040MI
| Mitta-alue (DN) | 50 - 300 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 110 |
| Materiaali pääosin | Teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Liitäntä 1 -erittely | Liitäntä 2 - erittely |
|---|---|---|---|---|---|---|
| AT 8040F50 | Hiukkasten erottelu | 50 | 10 | 0 - 110 | PN16 | PN16 |
| AT 8040F65 | Hiukkasten erottelu | 65 | 10 | 0 - 110 | PN16 | PN16 |
| AT 8040F80 | Hiukkasten erottelu | 80 | 10 | 0 - 110 | PN16 | PN16 |
| AT 8040F100 | Hiukkasten erottelu | 100 | 10 | 0 - 110 | PN16 | PN16 |
| AT 8040F125 | Hiukkasten erottelu | 125 | 10 | 0 - 110 | PN16 | PN16 |
| AT 8040F150 | Hiukkasten erottelu | 150 | 10 | 0 - 110 | PN16 | PN16 |
| AT 8040F200 | Hiukkasten erottelu | 200 | 10 | 0 - 110 | PN16 | PN16 |
| AT 8040F250 | Hiukkasten erottelu | 250 | 10 | 0 - 110 | PN16 | PN16 |
| AT 8040F300 | Hiukkasten erottelu | 300 | 10 | 0 - 110 | PN16 | PN16 |

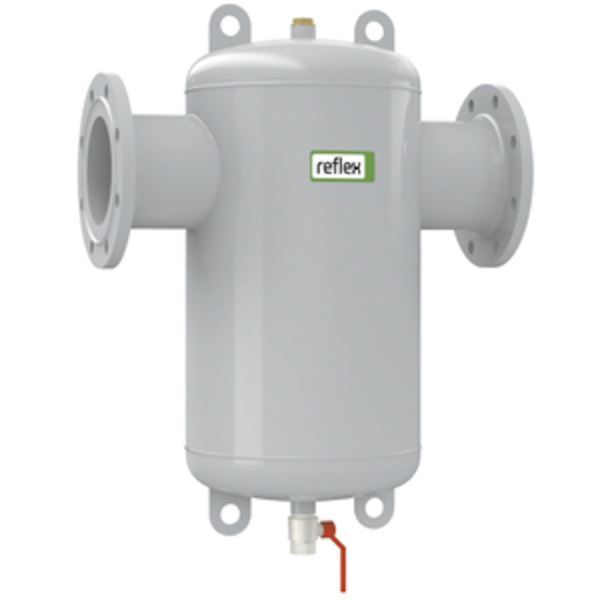

Exdirt D – tehokas magneettisten ja ei-magneettisten hiukkasten sekä lietteen erotus lämmitys- ja jäähdytysjärjestelmissä, joissa nesteenä on vesi. Voidaan asentaa myös järjestelmiin, joissa käytetään veden ja glykolin tai veden ja etanolin seoksia, mutta enintään 50 %:n pitoisuudella. Ei sovellu järjestelmiin, joissa käytetään veden ja suolojen seoksia.
Partikkelierottimen asentaminen järjestelmään poistaa lietettä ja hiukkasia aina 5 mikrometrin (>5 mikronia) kokoon asti, vähentäen samalla virtaus- ja kiertohäiriöiden riskiä. Se parantaa järjestelmän toimintavarmuutta vaativissakin käyttöolosuhteissa ja vähentää huollon tarvetta.
PMB.222 Lietteenerottimet
AFS 2023:5, PED 2014/68/EU
Tuoteseloste: Vältetty
Tuote BVB ID: 110737
SundaHus: A

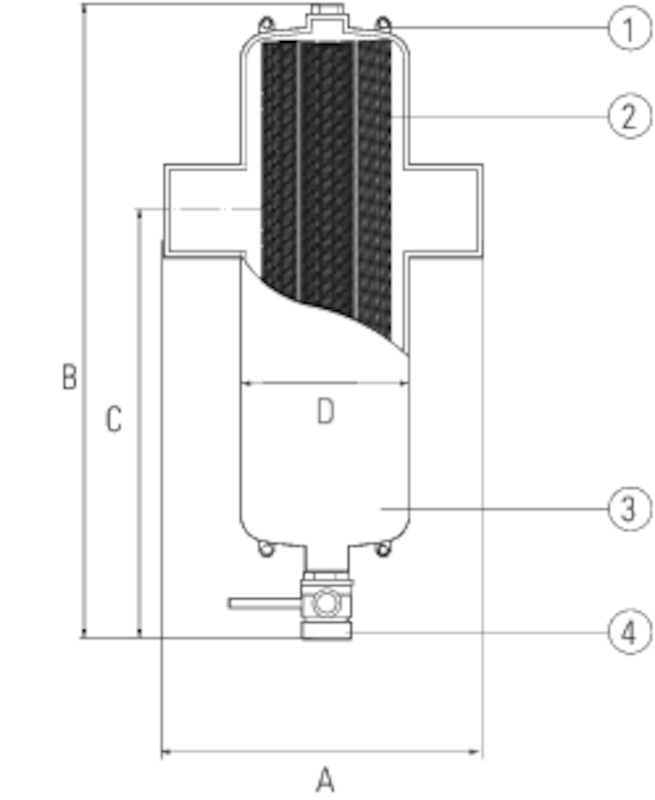

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Nostosilmukat asennuksen helpottamiseksi. | Teräs |
| 2 | Erotin on suunniteltu poistamaan hiukkaset, joiden vähimmäiskoko on 5 μm. | Muut |
| 3 | Laipallinen puhdistusluukku | Teräs |
| 4 | Pesä | Muut |
| 5 | Palloventtiili |
Mitta-alue (DN): 50 - 300
| DN | A | B | C | D | Nettopaino (kg) |
|---|---|---|---|---|---|
| 50 | 350 | 521 | 370 | 132 | 9 |
| 65 | 350 | 521 | 370 | 132 | 10 |
| 80 | 470 | 636 | 370 | 206 | 16 |
| 100 | 475 | 636 | 370 | 206 | 19 |
| 125 | 635 | 811 | 430 | 354 | 35 |
| 150 | 635 | 811 | 430 | 354 | 39 |
| 200 | 775 | 1021 | 430 | 409 | 65 |
| 250 | 890 | 1324 | 500 | 480 | 108 |
| 300 | 1005 | 1535 | 500 | 634 | 156 |
Partikkelierotin Exdirt poistaa tehokkaasti lietettä ja hiukkasia lämmitys- ja jäähdytysjärjestelmistä, joissa ne kulkeutuvat järjestelmänesteen mukana. Jotta nämä epäpuhtaudet voidaan erottaa tehokkaasti nesteestä, erotuskammio on mitoitettu suureksi suhteessa liitäntäkokoon. Kun neste virtaa erotinkammion läpi, sen virtausnopeus hidastuu. Tämä hidastuminen mahdollistaa lian ja hiukkasten optimaalisen erotuksen niiden kulkiessa erityisen lankaverkon läpi. Hiukkaset erottuvat nesteestä, laskeutuvat alas ja kerääntyvät erotinkammion pohjalle. Magneettisen sisäosan ansiosta myös magneettiset hiukkaset tarttuvat erottimeen.
Vaihtoehtoisesti voidaan valita erotin, jossa on huolto-/tarkistusluukku. Tämä versio (8040R) sisältää suuren erotinkammion, joka on varustettu laipallisella tarkistusluukulla, mikä helpottaa huoltoa ja tarkastuksia.
Exdirt erottaa lietettä ja hiukkasia jatkuvassa käytössä minimaalisen painehäviön kanssa. Erotuskammion pohjalle kertynyt lika voidaan helposti poistaa avaamalla tyhjennysventtiili ja päästämällä hiukkaset esimerkiksi keräysastiaan ilman, että järjestelmän toimintaa häiritään. Lietteenkeruukammio on tilava, mikä mahdollistaa pitkät huoltovälit tyhjennyksen välillä.
Materiaali pääosin: Teräs
Saapuvat materiaalit: Teräs
Lämpötila (°C): 0 - 110
PN: 10
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010260 - Ilman/lian erotin keskuslämmitys-/jäähdytysjärjestelmää varten
Tuotteen väri: RAL 7040 - Ikkunanharmaa
Mahdollinen asennusasento: Vaakasuora
Partikkelierotin asennetaan lämmitys- ja jäähdytysjärjestelmien paluulinjaan ennen tärkeitä komponentteja, kuten lämmönvaihtimia, kattiloita ja jäähdytyskoneita. Se estää lietteen ja hiukkasten kulkeutumisen nesteen mukana ja niiden laskeutumisen järjestelmän osiin. Partikkelierotin tulee tarkistaa säännöllisesti ja puhdistaa tarvittaessa.
